品牌：同步天下
分辨率：0.1ns
波形：正弦
起订：1台
供应：1000台
发货：10天内
| 分辨率 | 0.1ns |
|---|---|
| 波形 | 正弦 |
| 电源电压 | 220V |
| 功耗 | 30W |
| 结构型式 | 台式 |
| 电源方式 | 交流电 |
| 品牌 | 同步天下 |
| 型号 | SYN5605A型数字式时间间隔测量仪 |
| 加工定制 | 是 |

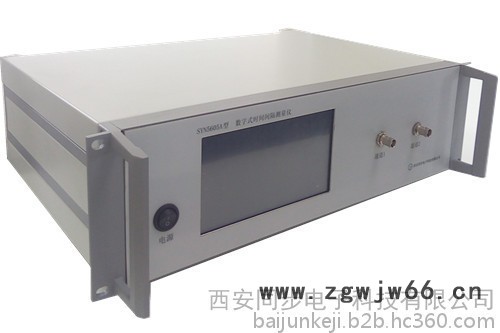

SYN5605A型数字式时间间隔测量仪
产品概述
SYN5605A型数字式时间间隔测量仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度时间间隔测量仪，本产品是根据《时间间隔测量仪》检定规程的要求制作的一款多功能，高可靠性，专用的精密时差测量仪器。采用高稳定度恒温晶振作为时间基准，使用7寸大液晶触摸屏，采用大规模集成电路FPGA技术，全数字控制，实现高精度时间间隔测试，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强。
关键词：时间间隔测量仪，数字式时间间隔测量仪，时间测量仪器
产品功能
1) 内外频标相互切换；
2) 2通道同时测试；
3) 大触摸屏进行实时显示；
4) 单通道和双通道同时测量功能；
5) 通过串口直接输出比对结果给计算机。
产品特点
a) 高度集成，精度高；
b) 稳定性好，性能可靠；
c) 液晶显示面板，简洁、直观。
典型应用
1) 各计量校准部门及科研院所等；
2) 本仪器可广泛地应用于各种科学试验中，其中包括爆轰与粒子判别等科学试验中爆速、弹速、冲击波速度、自由面速度、飞片速度等爆轰参数测量，是爆轰物理、冲击波物理、常规研究、天文实验、激光测距、定位定时、航天遥测遥控等很多领域不可缺少的仪器。
技术指标
| 输入信号 | 外参考 | 路数 | 1路 |
| 频率 | 10MHz | ||
| 分辨率 | 正弦 | ||
| 电平 | 5dBm~13dBm | ||
| 物理接口 | BNC | ||
| 被测信号 | 路数 | 2 | |
| 电平 | TTL | ||
| 分辨率 | 0.1ns | ||
| 起始信号 | 上升沿或者下降沿 | ||
| 停止信号 | 下降沿或者上升沿 | ||
| 测量范围 | 单通道：20ns～99999.999 999 999s 双通道:1ns～99999.999 999 999s | ||
| 准确度（f为晶振准确度） | 双通道正脉宽：±（f×T0＋1ns） 双通道负脉宽：±（f×T0＋5ns） 单通道正负脉宽：±（f×T0＋5ns） | ||
| 物理接口 | BNC | ||
| 计数功能 | 路数 | 2 | |
| 电平 | TTL | ||
| 计数范围 | 0 ～ 1E+15 | ||
| 频率范围 | 0 ～ 50MHz | ||
| 溢出功能（选件） | 通道1每1000个触发脉冲可产生一个溢出脉冲 | ||
| 输出信号 | 恒温晶振 | 频率 | 10MHz |
| 开机特性 | ≤1E-8 | ||
| 日频率波动 | ≤5E-9 | ||
| 老化率 | ≤5E-10/日，≤5E-8/年 | ||
| 秒稳定度 | ≤3E-11/s | ||
| 频率复现性 | ≤1E-8 | ||
| 频率准确度 | ≤3E-8（出厂设置频率偏差） | ||
| 预热时间 | 30分钟 | ||
| RS232C串口 | 路数 | 1路 | |
| 电平 | RS232C | ||
| 串口格式 | 测量结果及设置状态 | ||
| 物理接口 | DB9 | ||
| 环境特性 | 工作温度 | 0℃～＋50℃ | |
| 相对湿度 | ≤90%（40℃） | ||
| 存储温度 | -30℃～＋70℃ | ||
| 供电电源 | 交流 220V±10%， 50Hz±5%，功率小于75W | ||
| 机箱尺寸 | 3U，19″标准机箱（上机架）482mm（宽）x300（深）x150mm（高） | ||
| 选件 | 铷原子振荡器，串口输出TTL,RS422/485等，扩展测量路数，定制宽温度范围的产品，根据客户要求定做类似产品。 | ||
