品牌：dmke
加工定制：是
额定电压：10-24-30（V）
起订：1套
供应：1200套
| 加工定制 | 是 |
|---|---|
| 额定电压 | 10-24-30（V） |
| 功耗 | 75（W） |
| 外形尺寸 | 96（mm） |
| 产品认证 | 3C |
| 物料编号 | bld70 |
| 品牌 | dmke |

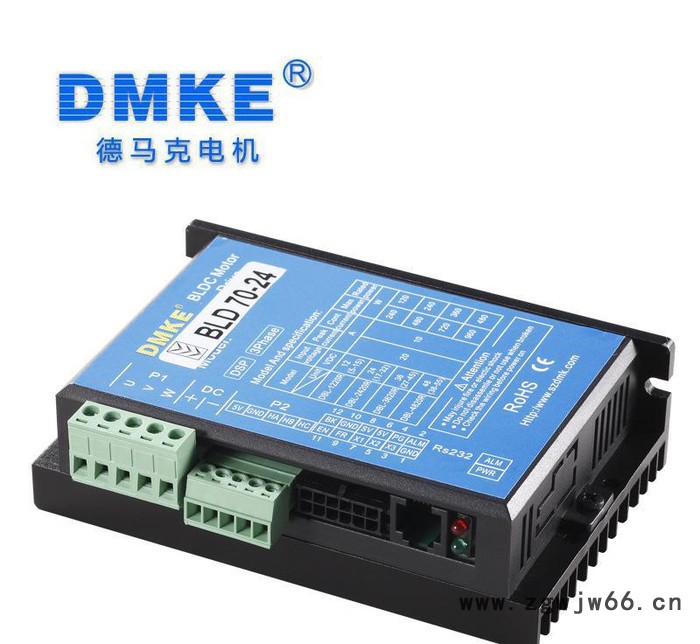

| 型号 | BLD70-24 直流无刷电机驱动器 |
BLD－70
直流无刷电机驱动器
概述：
本款直流无刷电机驱动器适用于功率为70VA及以下三相
直流无刷电机。本产品设计采用先进的无刷电机控制技术，
具有大扭矩，低噪声，低振动，快速启停等特性，同时具备过
流，过温，霍尔错误保护等保护功能，是一款高性价比的小功
率直流无刷电机驱动器。
电气参数：
参数 | Min | Rated | Max | Unit |
电机霍尔角度 | 120°/240° |
| ||
直流电源输入电压 | 10 | 24 | 30 | V |
驱动电流输出 |
| 3 | 5 | A |
适用电机转速 | 0 |
| 20000 | rpm |
霍尔信号电压 | 4.5 | 6.25 | 6.5 | V |
霍尔信号电流 |
| 20 |
| mA |
外接电位器 |
| 10K |
| Ω |
接线定义：
标示 | 定义 |
DC+/DC- | 直流电源接入 （DC10V~DC30V）正负极不要接反 |
U,V,W | 电机引线 （粗线接 U,V,W） |
Hu,Hv,Hw | 霍尔信号线 （细线接Hu, Hv, Hw） |
Vcc | 霍尔电源正极 （给电机霍尔供电+6.25V）(外部电位器电源端口) |
DC- | 霍尔电源负极- ( 霍尔地线接在此端口) |
SV | 外部电位器接线端(详见速度调节说明) |
F/R | 方向： F/R与DC-断开电机正转, 闭合为转， |
BRK | 快速刹车: BRK与DC-端闭合为运行，断开为刹车 |
速度调节方式说明（详见说明书）:
A． 可使用内部电位器RV进行电机转速调节
B． 可使用外部电位器进行电机转速调节
C． 可使用外部模拟电压进行电机转速调节
外观尺寸图：
