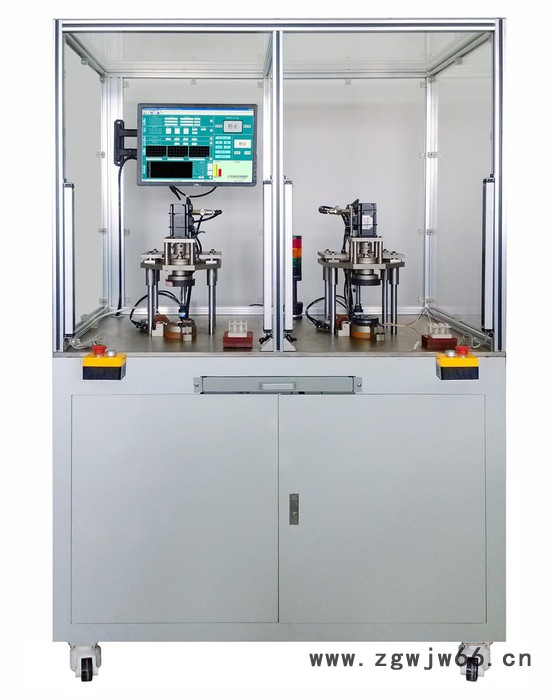

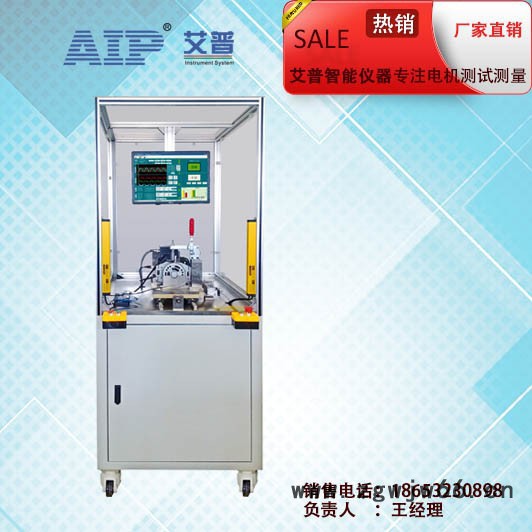

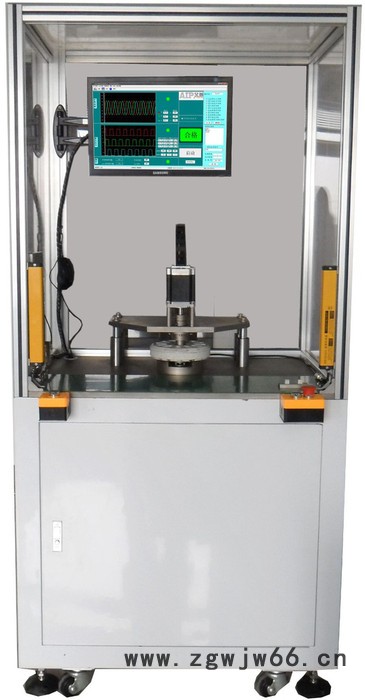

直流无刷电机整机综合测试系统

系统特点

■一体化架构创新设计方案，简化操作工位

■特别针对生产线上使用所需，软件功能操作简单

■经由系统预设测试项目，可提高生产测试效率

■图形化界面（Windows XP 作业环境）

■开放性架构软件平台

测试项目编辑功能

测试报告导出功能

测试数据分析功能

用户权限设定功能

支持条码录入功能

......

■最佳成本效益比

■支持功能定制

测试项目

1.交流耐压 2.匝间耐压

3.绝缘电阻 4.线圈电阻

5.转 速 6.转 向

7.反电动势 8.相 序

9.霍尔特性 10.空载性能

11.带载性能 12.条码录入

型号

AIP9984-03NN

AIP9984-03NW

AIP9985-03NW

AIP9985-03NN

测试项目

AIP9984-03NN:耐压、绝缘、霍尔特性、空载性能、转速（通过反馈数据计算）

AIP9984-03NW:耐压、绝缘、匝间、电阻、霍尔特性、空载性能、转速

AIP9985-03NW:耐压、绝缘、匝间、电阻、反电动势、相序、霍尔信号、空载性能、带载性能(转速、转矩、转向)

AIP9985-03NN:耐压、绝缘、霍尔特性、空载性能、带载性能(转速、转矩、转向)

测试对象

直流无刷电机整机（内转子、外转子）

测试工位

单工位、标配工装操作台

数据存储方式

工控机电脑存储

交流耐压

输出电压设定范围/精度

AC 200～3000V ±(3%×设定值+5个字)

击穿电流测量范围/精度

0.10～25.00mA ±(3%×显示值+5个字)

击穿电流预置报警范围

上限：0.10～25.00mA ；下限：0.00～5.00mA

测试时间范围/分辨率

1～300s 1s/步

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V ±(3%×读数+3V)

绝缘电阻测量范围/精度

1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字)

绝缘电阻报警设定范围

上限：0～500MΩ；下限：1～500MΩ

测试时间范围/分辨率

1～300s 1s/步

匝间耐压

输出电压设定范围/精度

500～3000V ±(5%×读数+5V)

波形比较项目

面积、差积、电晕、相位

线圈电阻

测量范围及精度

0.01Ω～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿

测试时间范围/分辨率

1～300s 1s/步

反电动势

电压测量范围/精度

20～200V ±(0.5%×显示值+0.5V)

转速设置范围

根据所需伺服电机规格确定

相序

相序判断

A-B-C A-C-B B-C-A B-A-C C-A-B C-B-A

转向

转向判断

顺时针、逆时针、静止

霍尔特性

霍尔高低电平范围/精度

0.0 ～ 15.0V ±(1%×显示值)

供电电源规格

5V/12V 订购时说明

频率

1 ～ 599Hz

占空比

0.0-99.9%

空载/带载性能--测试电源选配 ，订货时说明

电压测试范围及精度

20 ～ 300V ±(0.5%×显示值+1V)

电流测试范围及精度

0.01 ～ 5A ±(0.5%×显示值+2个字)

功率测试范围及精度

10 ～ 1500W

转速 / 转矩规格

根据所需加载器或制动器规格确定

Vsp / Vcc电压范围

0 ～ 12V 其他规格订货时说明

Icc电流范围

0 ～ 80mA
