品牌：dmke
加工定制：是
配件名称：电机驱动器
起订：1个
供应：300个
| 加工定制 | 是 |
|---|---|
| 配件名称 | 电机驱动器 |
| 适用范围 | 通用 |
| 稳速精度 | 10 |
| 电压类型 | 低压 |
| 输出电压 | 180 |
| 品牌 | dmke |
| 型号 | BLDH－350A |

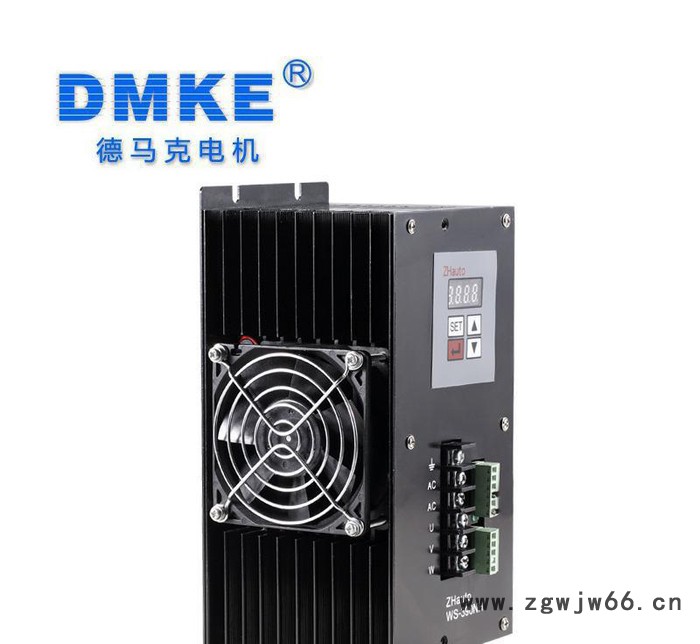

直流无刷电机驱动器
概述：
本款直流无刷电机驱动器适用于功率为350VA及以下高压三相
直流无刷电机本产品设计采用先进的DSP控制技术，具有大扭矩，
低噪声，低振动，快速启停等特性。同时具备过压，欠压，过流，
过温，堵转等保护功能，以及测速信号输出故障报警输出，快速停
车等功能。
电气参数：
参数 | Min | Rated | Max | Unit |
电机霍尔角度 | 120°/240° |
| ||
交流电源输入电压(AC) | 180 | 220 | 245 | V |
驱动电流输出 | 0 | 1.5 | 3 | A |
适用电机转速 | 0 |
| 20000 | rpm |
霍尔信号电压 | 4.5 | 5 | 5.5 | V |
霍尔信号电流 |
| 20 |
| mA |
外接电位器 |
| 10K |
| Ω |
连线定义：
标示 | 定义 |
AC~/AC~ | 交流电压输入端 （AC180-240V） |
U,V,W | 电机相线 （粗线接U,V,W） |
Hu,Hv,Hw | 霍尔信号线 （细线接Hu, Hv, Hw） |
REF+ | 霍尔电源+ （给电机霍尔供电+5V） |
REF- | 霍尔电源- ( 霍尔地线接在此端口) |
VCC | 外接电位器供电（不可做其它外部供电） |
SV | 外接调速。（详见速度调节说明） |
COM | 公共端口 （低电平） |
F/R | 方向，悬空或高电平时为正转，低电平反转 |
EN | 控制信号使能端 高电平停车，低运行 |
BRK | 刹车，低电平时为正常工作，高电平停机 |
SPEED | 速度信号输出端 |
ALARM | 速度信号输出端 |

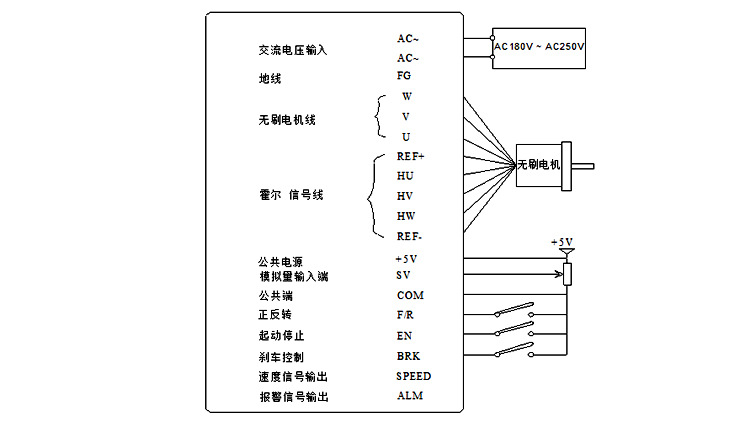

连线示意图：
速度调节方式说明（详见说明书）:
A.可使用内部电位器RV 进行电机转速调节B.可使用外部电位器进行电机转速调节C.可使用外部模拟电压输入进行电机转速调节
D.可使用外部脉冲频率输入进行电机转速调节:脉冲频率: 0K—3KHZ
速度线性调节,脉冲幅值: 5V,脉冲占空比:50%
接线注意事项:注意电机UVW三相的接线顺序以及霍尔信号线的UVW及电源线的接线顺序,出现错误时电机将无法正常工作
驱动器指示灯说明：
指示灯 | 绿灯常亮 | 电源指示灯 |
红灯常亮 | 电机过流 Hall输入错误 | |
红灯闪烁 | 堵转保护，过温保护，过压保护 |
“以质量求生存,以信誉谋发展”是我们的秉承宗旨。广州市德马克电机有限公司总部位于广州,专业生产各类直流减速电机、小型交流马达、高精度减速器的合资企业。产品种类有：感应电机、可逆电机、刹车电机、减速电机、刹车调速电机、力矩电机、直流电机、无刷直流电机、小型电机和交流速度控制器等。

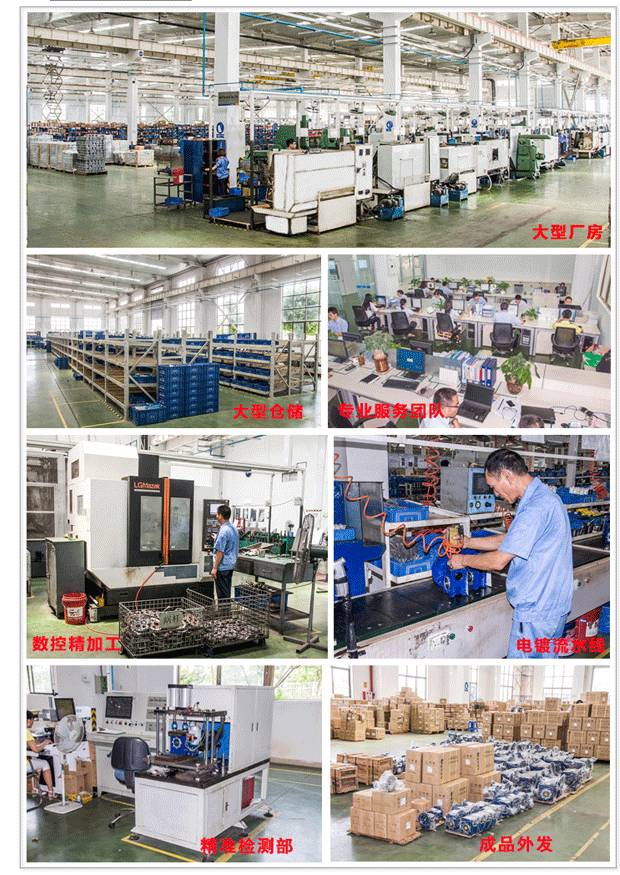

公司占地面积1万多平方米，设备主要用日本hamai。lgmarzak等，保证了齿轮的质量和箱体的加工精密。公司严把质量关，认真贯彻落实iso9000质量管理体系，公司产品拥有3C认证，CE认证，UL认证和ROHS认证。广泛用于包装机械、印刷机械、纺织机械、医疗机械、制药机械、流水线设备、门禁系统等领域。健全的网络销售，提供客户专业放心的服务。
