材料：混合物
产地：中国
起订：1个
供应：88676000个
发货：3天内
| 材料 | 混合物 |
|---|---|
| 产地 | 中国 |
| 防护等级 | IP55 |
| 分辨率 | 1 |
| 类型 | 霍尔IC |
| 灵敏度 | 高 |
| 漂移 | 低 |
| 认证 | CCC |
| 制作工艺 | 集成 |
| 种类 | 磁敏 |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 单晶 |
| 迟滞 | 1%FS |
| 品牌 | 芯进 |
| 型号 | CC6101、CC6102 |
| 加工定制 | 是 |
锁存霍尔开关，又称双极霍尔开关，对磁铁的南极和北极都有感应。同全极霍尔的区别在于，双极锁存霍尔的状态在磁场强度为零时，输出可以保持触发时的状态不变。当不同极性的磁场达到BOP工作点后，输出状态会翻转。CC6101/CC6102都属于锁存霍尔类型，两者的差异在于CC6101是OD输出，CC6102是内置上拉电阻输出，其他特性一致。两者都适用于三相无刷电机，水流测速检测，流量传感器等应用。下面介绍以CC6101为主。
CC6101 是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品耐高工作温度可以达到150℃。CC6101采用动态失调消除技术以及芯进电子ZL保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。CC6101 包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。当磁场南极靠近芯片标识面，磁场强度达到阈值时，功率管导通，CC6101打开。当磁场北极靠近芯片标识面，磁场强度达到阈值时，功率管截止，CC6101关断。内置的稳压输出电路模块可以让芯片工作在4.5V至24V电源电压范围。

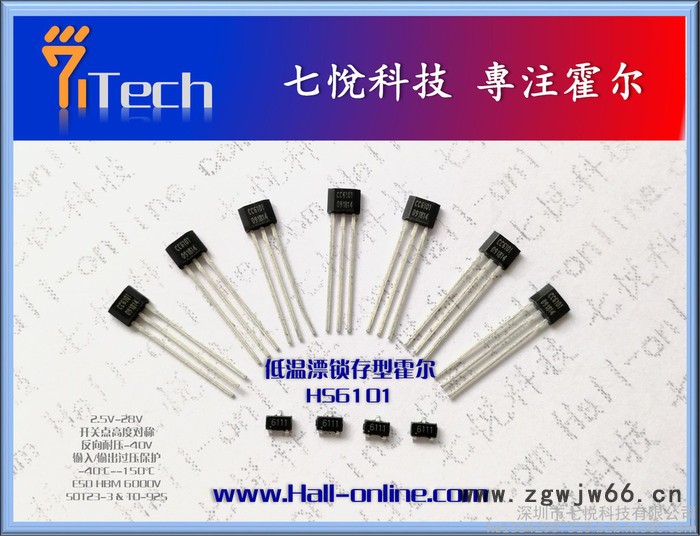

CC6101提供TO-92S和TSOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~150℃。
磁特性参数如下：

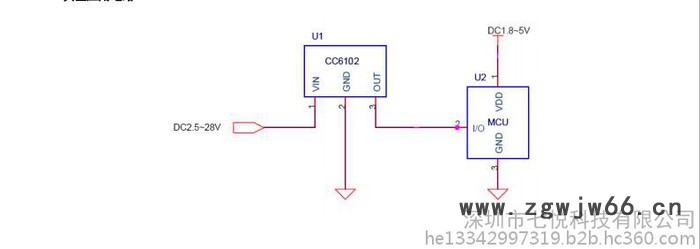

典型应用电路如下图：
订购信息如下图：
深圳市七悦科技有限公司，长期提供霍尔元件，霍尔开关，磁控开关，电机霍尔，全极霍尔，单极霍尔，双极霍尔，线性霍尔。
欢迎来电咨询详细功能、参数及代替型号选型，随时提供技术支持！
