品牌：AIP
测量精度：±0.15%
类型：电参数测量仪
起订：1个
供应：1111个
发货：10天内
| 测量精度 | ±0.15% |
|---|---|
| 类型 | 电参数测量仪 |
| 品牌 | AIP |
| 型号 | AIP892X系列 |
| 加工定制 | 是 |
功能特点
集成设计：一体化架构创新设计方案，简化操作工位
快速夹装：采用简单高效的装夹方案，方便产线人员操作，满足产线生产节拍
软件特色：用户权限设定功能；海量存储，可预先设定超过1000项测试档案
信息对接：支持与生产管理系统对接
简易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换

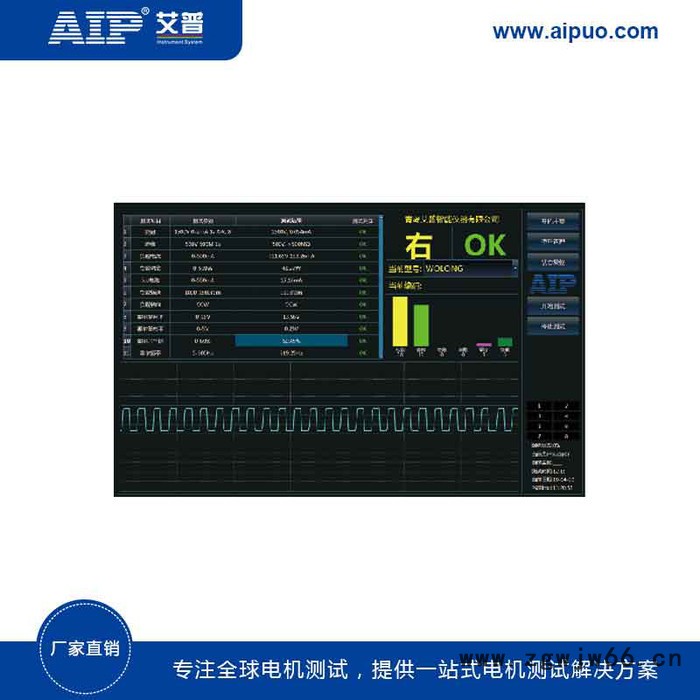

使用方便：专业测试软件，人性化操作界面，简洁清晰，更贴近日常操作习惯，内置帮助文档
接口丰富：仪表自带USB、LAN（可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展
产品概述

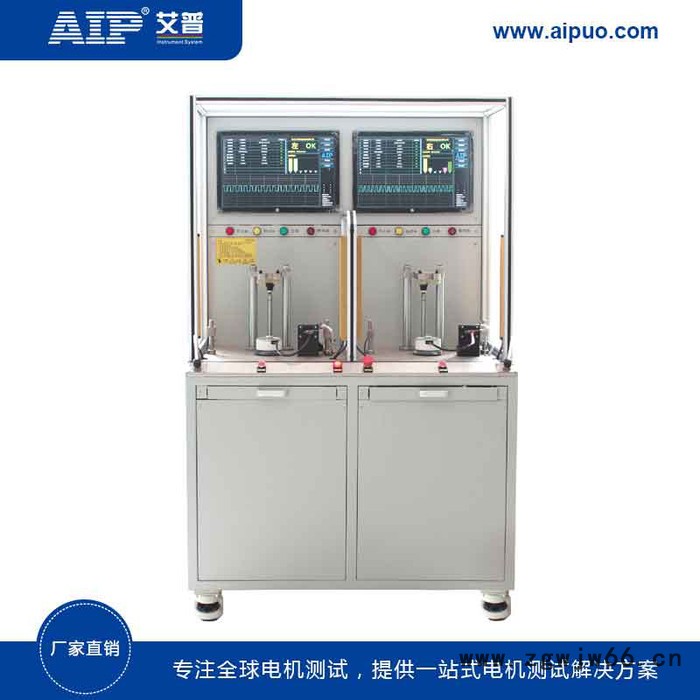

本系列产品主要应用于汽车、风扇、空调、洗衣机等产品上的无刷电机整机的电气综合性能参数快速测试。系统由测试工装、工业计算机、测试主机、系统控制软件以及各个功能模块等组成，可以实现对无刷电机整机的安规性能测试，负载测试，设备启动后按照测试流程依次完成设置组的测试项目，测试完成后给出合格及不合格指示及声光报警。
测试项目
交流耐压、绝缘电阻、匝间耐压、直流电阻、空载性能、缺相检测、负载
性能（功率、转速、霍尔特性）
技术参数
| 型 号 | AIP8928H系列 | AIP8929H系列 |

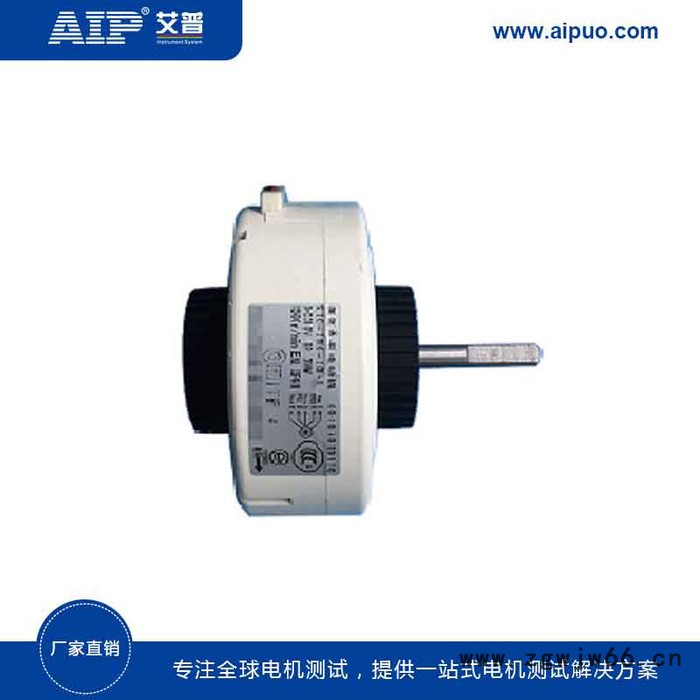

| 测试对象 | 直流无刷电机整机（内转子、外转子） | |
| 测试工位 | 单/双工位（可选） | |
| 驱动器配置 | 内置驱动器 | 外置驱动器 |
| 交流耐压 | ||
| 输出电压设定范围/精度 | AC 500～3000V ±(2%×设定值+10V) | |
| 击穿电流测量范围/精度 | 0.10～20.00mA ±(2%×显示值+5个字) | |
| 测试时间范围/分辨率 | 0.5～999.9s 0.1s/步 | |
| 绝缘电阻 | ||
| 输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) | |
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) | |
| 测试时间范围/分辨率 | 0.5～20s 0.1s/步 | |
| 匝间耐压 | ||
| 输出电压设定范围/精度 |
| 500～3000V ±(3%×显示值+8V) |
| 波形比较项目 |
| 面积、差积、电晕、相位 |
| 直流电阻测试 | ||
| 测量范围及精度 |
| 5.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
| 测试时间范围/分辨率 |
| 0～20s 0.1s/步 |
| 空载/负载性能 | ||
| 电压测量范围/精度 | Vm：DC 20.0～400.0V ±(0.5%×显示值+1个字) | |
| 电流测量范围/精度 | Im：0.01～2.00A ±(0.5%×显示值+2个字) | |
| 功率测量范围/精度 | 1.0～800.0W | |
| 转速测量范围 | 读取FG信号或霍尔信号或伺服电机信号换算 | |
| 负载设定范围 | 0.10～0.75Nm | |
| 转向测试 | 正转、反转、不转 | |
| 霍尔特性 | ||
| 高电平范围/精度 | 3.0～18.0V ±(1%×显示值+1个字) | |
| 低电平范围/精度 | 0.0～18.0V ±(1%×显示值+1个字) | |
| 频率 | 1 ～ 599Hz | |
| 占空比 | 0.1-99.9% | |
| 缺相检测 | ||
| 缺相测试 | 是否缺相检测 | |
| 其他 | ||
| Vsp电源输出范围/精度 | DC 1.00～18.00V ±(0.5%×设定值+1个字) | |
| Vcc电源输出范围/精度 | DC 1.00～18.00V ±(0.5%×设定值+1个字) | |
| 上下电时序图 | 上电顺序：Vcc-Vm-Vsp，下电顺序：Vsp-Vm-Vcc，上下电时间可设置，时序可设置 | |
| PWM信号输出范围/精度 | 电压：1.00～18.00V ±(0.5%×设定值+1个字) 频率：1kHz、2kHz、4kHz、8kHz、20kHz（其它频率选配） | |
