品牌：舒克贝塔流体
产品别名：液压站
别名：插装阀
起订：1个
供应：1000个
| 产品别名 | 液压站 |
|---|---|
| 别名 | 插装阀 |
| 材质 | 铝 |
| 工作温度 | 常温 |
| 公称通径 | 10mm |
| 公称压力 | 16（MPa） |
| 连接形式 | 螺纹 |
| 适用范围 | 液压机械 |
| 适用介质 | 液压油 |
| 适用温度 | 常温（℃） |
| 安装形式 | 卧式 |
| 压力环境 | 常压 |
| 品牌 | SKBTFLUID |
| 型号 | YYDLDY-006 |
| 加工定制 | 是 |

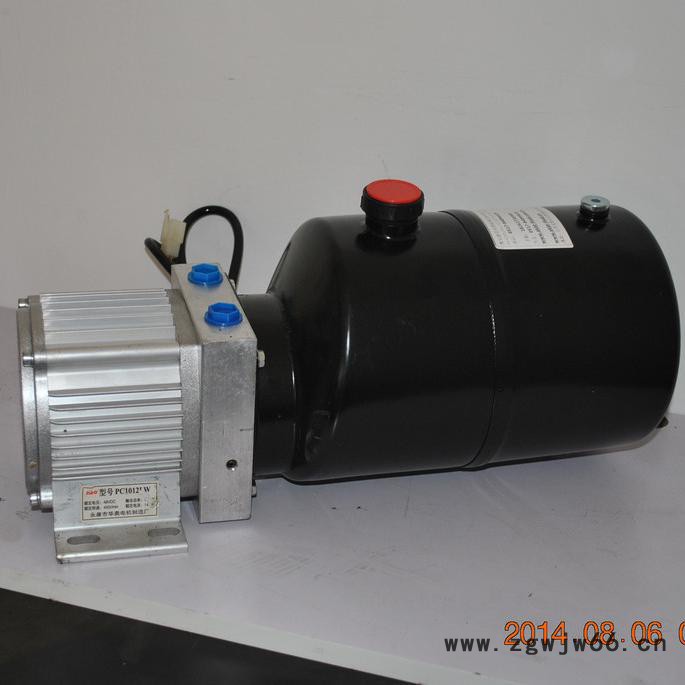

液压动力单元总成和控制系统配套规格说明书
液压动力单元总成系统是由液压动力单元总成和控制阀（不包括专用执行油缸）组成，是专为环卫车清扫车，垃圾运输车，钩臂垃圾车等配套设计的液压动力源和控制系统。
一， 液压动力单元总成配套规格见表一。
表一：
| 油泵排量ml/r | 系统压力MPa | 电机转速R/min | 系统流量L/min | 电机功率Kw | 油箱容量L | 控制方式 |
| 1.1 | 16 | 1490 | 1.64 | 0.465 | 4~10 | 手动，电动，无线遥控 |
| 1.6 | 16 | 1490 | 2.38 | 0.677 | 4~10 | 手动，电动，无线遥控 |
| 2.0 | 16 | 1490 | 2.98 | 0.846 | 4~10 | 手动，电动，无线遥控 |
| 2.5 | 16 | 1490 | 3.73 | 1.058 | 4~10 | 手动，电动，无线遥控 |
| 3.0 | 16 | 1490 | 4.47 | 1.269 | 4~10 | 手动，电动，无线遥控 |
| 3.5 | 16 | 1490 | 5.22 | 1.481 | 4~10 | 手动，电动，无线遥控 |
| 4.0 | 16 | 1490 | 5.96 | 1.692 | 4~10 | 手动，电动，无线遥控 |
| 6.0 | 16 | 1490 | 8.94 | 2.538 | 4~10 | 手动，电动，无线遥控 |
| 另有特殊需要，可以订制配套设置。 | ||||||
说明：1.动力单元的电机为无刷直流24V/36V/48V/60V72V；
也可以采用交流220/380V。
2.动力单元阀块与机座安装形式的安装孔尺寸：
A安装孔镙纹： 2-M10（深15）
B两安装孔距： 87 （m m）
3.动力单元油泵排量-旋转方向： 1.6/r-左旋向，或右旋
4.控制用液压多路换向阀**大通过流量： 50 L/min
5. ZT-L12-E型液压多路换向阀额定压力： 16 Mpa
6. ZT-L12-E型液压多路换向阀的底板安装孔：4-M8孔位110X81mm
二， 液压系统油口连接见图一。
详情见液压动力单元图纸
三，系统各油口镙纹规格说明：
1. 动力单元压力油输出油口（P）： M14X1.5—6H 2. 动力单元及系统总回油口（T）： M14X1.5—6H 3. 液压多路阀上的进油口（P）、回油口（T）： M18X1.5—6H 4. 液压多路阀上的工作油口（A和B）： 4—M18X1.5—6H 5. 系统管道通径（推荐）： >/=8 mm 6. 管道接头及接头形式由客户自定。 7. 油箱容量按协议供货。
四，另有特殊使用要求的情况，请与本公司销售/技术部门0517-84890616联系。
