品牌：杭州华保
材料：SIC
封装：随货物定
起订：1只
供应：1000只
发货：3天内
| 材料 | SIC |
|---|---|
| 封装 | 随货物定 |
| 封装形式 | 金属封装 |
| 工作温度范围 | -40~125 |
| 功耗 | 低功耗 |
| 结构 | 面接触型 |
| 批号 | 杭州华保 |
| 针脚数 | 其他 |
| 最大正向整流电流 | 160 |
| 品牌 | 杭州华保 |
| 型号 | MTC160A-1600V |
| 加工定制 | 是 |
| 最大反向峰值电压 | 1800 |

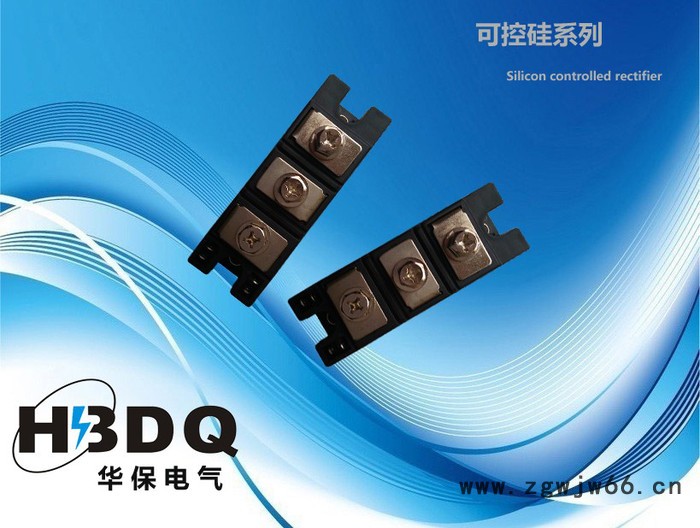

可控硅（晶闸管）模块MTC是由杭州华保电气有限公司研发制造而成
特点：
■芯片与底板电气绝缘
■国际标准封装
■优良的温度特性和功率循环能力
■350A以下皆为强迫风冷
■400A以上模块既可选用风冷也可选用水冷
■体积小，重量轻
典型应用：
■交直流电机控制
■各种整流电源
■工业加热控制
■调光
■无触点开关
■电机软启动
■静止无功补偿
■电焊机
■变频器
■UPS电源
■电池充放电
使用说明：
一、使用条件及注意事项：
1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。
2、模块管芯工作结温：可控硅为-40℃∽125℃；环境温度不得高于40℃；环境湿度小于86%。
3、模块在使用前一定要加装散热器，散热器的选配见下节。散热可采用自然冷却、强迫风冷或水冷。强迫风冷时，风速应大于６米∕秒。
二、安装注意事项：
1、由于MTC可控硅模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于2.5KV有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。
2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。散热器表面光洁度应小于10μm。
模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。
模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以4NM力矩紧固螺钉
与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。模块工作３小时后，各个螺钉须再次紧固一遍。
模块散热器选择
用户选配散热器时，必须考虑以下因素：
① 模块工作电流大小，以决定所需散热面积；
② 使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；
③ 装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。
一般而论，大多数用户会选择铝型材散热器。为方便用户，对我公司生产的各类模块，在特性参数表中都给出了所需散热面积。此面积是在模块满负荷工作且在强迫风冷时的参考值。
下面给出散热器长度的计算公式：
模块所需散热面积＝（散热器周长）×（散热器长度）＋（截面积）×２
其中，模块所需散热面积为模块特性参数表中给出的参考值，散热器周长、截面积可以在散热器厂家样本中查到，散热器长度为待求量。
可控硅（晶闸管）模块MTC系列：
MTC26 MTC40 MTC55 MTC70 MTC90 MTC110
MTC135 MTC160 MTC182 MTC200 MTC250 MTC300 MTC350
MTC400 MTC500 MTC600 MTC800 MTC800* MTC1000 MTC1000*
MTC1200* MTC2000*
注：
1.MTX、MTA、MTK、MT中的任何一种，除电路连接形式不同外，技术参数均于MTC相同，其中MTX由MTC外加连接片构成；
2.*水冷模块 Watercoling；
3．公司出厂标准VDRM/VRRM为1600V,其它接受订货。
