品牌：罗卡德
调制方式：脉冲宽度调制(PWM)式
晶体管连接方式：全桥式
起订：2台
供应：100台
| 调制方式 | 脉冲宽度调制(PWM)式 |
|---|---|
| 晶体管连接方式 | 全桥式 |
| 输入电压 | 220（V） |
| 输出功率 | 0-12000（W） |
| 输出电压 | 0-30（V） |
| 工作效率 | 90（%） |
| 输出电压精度 | 1%（%） |
| 产品认证 | ROHS |
| 输出电流 | 0-400（A） |
| 工作频率 | 50（HZ） |
| 工作温度 | 40（℃） |
| 类型 | AC/DC电源 |
| 品牌 | LKADE罗卡德 |
| 型号 | LKD-30400K |

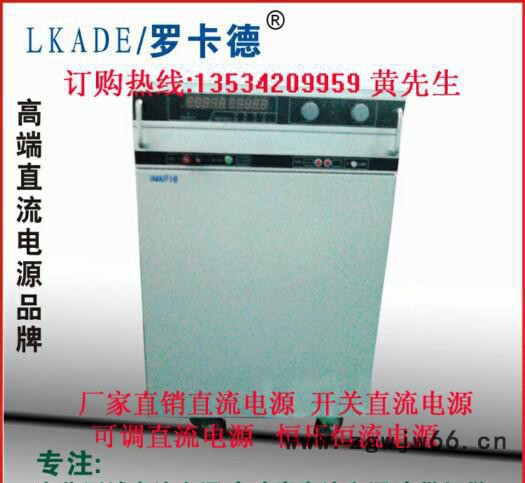

LKD-K系列通用可调直流电源供应器
一、概述
电源的输出电压从零至额定值连续可调此状态称为恒压输出，电流也可从零至额定值连续可调此状态称为恒流状态并且恒流恒压自动转换。在特定的使用过程中本电源只能满足一种工作状态即电源要么是恒压状态要么是恒流状态。在恒压工作状态下输出电压可以连续可调而输出电流是由负载特性决定的并符合欧姆定律。在恒流工作状态下输出电流可以连续可调而输出电压由负载特性决定并符合欧姆定律。过压保护值也是连续可调的，所谓过压保护是指人工旋动面板上过压保护调节电位器设定一个电压保护值当电源输出电压超过这个设定值时电源便自动切断输入输出并报警。例如设正常工作电压为100V过压保护值可以设定在110V，当误调节电压旋钮或电源发生故障输出电压超过110V时电源即自动关闭输出并报警锁定，从而保护了负载不因过压而损坏。电源发生短路时输出电流即为设定的恒流值。负载短路定义为电源工作于恒流状态且输出电压低于1-2V。
序号 | 型号 | 尺寸（宽高深）（mm） | 重量 | 序号 | 型号 | 尺寸（宽高深）（mm） | 重量 |
1 | LKD-3020K | 320*130*350 | 13kg | 12 | LKD-5020K | 320*130*350 | 13kg |
2 | LKD-3030K | 320*130*350 | 13kg | 13 | LKD-5030K | 320*130*350 | 13kg |
3 | LKD-3040K | 320*130*350 | 13kg | 14 | LKD-5040K | 320*130*350 | 13kg |
4 | LKD-3050K | 320*130*350 | 13kg | 15 | LKD-5050K | 320*130*350 | 13kg |
5 | LKD-3060K | 320*130*350 | 13kg | 16 | LKD-5060K | 320*130*350 | 13kg |
6 | LKD-30100K | 320*130*450 | 16kg | 17 | LKD-50100K | 430*200*520 | 26kg |
7 | LKD-30150K | 320*130*450 | 16kg | 18 | LKD-50200K | 430*300*630 | 45kg |
8 | LKD-30200K | 430*200*520 | 26kg | 19 | LKD-50300K | 430*300*630 | 45kg |
9 | LKD-30300K | 430*300*630 | 45kg | 20 | LKD-50400K | 430*650*500 | 85kg |
10 | LKD-30400K | 430*300*630 | 45kg | 21 | LKD-50500K | 430*650*500 | 85kg |
11 | LKD-30500K | 430*300*630 | 45kg | 22 | LKD-50600K | 430*650*500 | 85kg |
|
|
|
|
|
|
|
|
23 | LKD-6020K | 320*130*350 | 13kg | 30 | LKD-1005K | 320*130*350 | 13kg |
24 | LKD-6030K | 320*130*350 | 13kg | 31 | LKD-10010K | 320*130*350 | 13kg |
25 | LKD-6040K | 320*130*350 | 13kg | 32 | LKD-10020K | 320*130*350 | 13kg |
26 | LKD-6050K | 320*130*350 | 13kg | 33 | LKD-10030K | 320*130*350 | 13kg |
27 | LKD-60100K | 430*200*520 | 26kg | 34 | LKD-10050K | 430*200*520 | 26kg |
28 | LKD-60200K | 430*300*630 | 45kg | 35 | LKD-100100K | 430*300*630 | 45kg |
29 | LKD-60300K | 430*300*630 | 45kg | 36 | LKD-100200K | 430*650*500 | 45kg |
|
|
|
|
|
|
|
|
37 | LKD-1505K | 320*130*350 | 13kg | 44 | LKD-3002K | 320*130*350 | 13kg |
38 | LKD-15010K | 320*130*350 | 13kg | 45 | LKD-3003K | 320*130*350 | 13kg |
39 | LKD-15020K | 320*130*350 | 13kg | 46 | LKD-3005K | 320*130*350 | 13kg |
40 | LKD-15030K | 430*200*520 | 26kg | 47 | LKD-30010K | 320*130*350 | 13kg |
41 | LKD-15050K | 430*200*520 | 26kg | 48 | LKD-30020K | 430*200*520 | 26kg |
42 | LKD-150100K | 430*300*630 | 45kg | 49 | LKD-30030K | 430*300*630 | 45kg |
43 | LKD-150200K | 430*650*500 | 85kg | 50 | LKD-30050K | 430*300*630 | 45kg |
|
|
|
|
|
|
|
|
51 | LKD-6002K | 320*130*450 | 16kg |
|
|
|
|
52 | LKD-6003K | 320*130*450 | 16kg |
|
|
|
|
53 | LKD-6005K | 320*130*450 | 16kg |
|
|
|
|
54 | LKD-60010K | 430*200*520 | 26kg |
|
|
|
|
55 | LKD-60020K | 430*300*630 | 45kg |
|
|
|
|

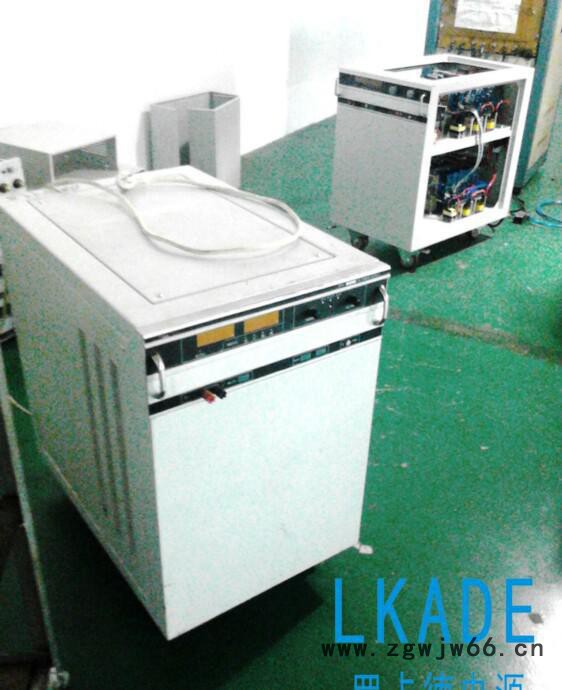

LKD-K系列稳压稳流电源,是具有CV、CC自动切换工作模式的大、中功率电源。为提高电源的可靠性，应用了输入欠压保护电路，输出端过压保护电路，过热保护电路。为方便使用本电源具有恒压、恒流、过压保护设定值查看功能。另可选电流遥控、电压遥控、开关机遥控等功能。为适应电容器厂家老练电容器使用亦可选配电容器放电及脉冲老练功能。是一种理想的直流稳压电源。本产品可广泛用于工厂、学校、研究所、实验室及国民经济各部门。
二、主要技术参数
2、 性能指标：
2.1 CV（恒电）工作时：
源效应：0.2%+20mV
负载效应：0.2%+20mV
周期与随机偏移电压（PARD）：0.3%+30mV（rms）
2.2 CC（恒流）工作时：
源效应：0.2%+100mA
负载效应：0.3%+100mA
周期与随机偏移电压（PARD）：0.5%+30mA（rms）
3、CV工作时电压漂移1Χ10-3+10mV/7小时（20±20C）
4、过压保护电压值在0~额定值+2V内可调，当仪器过压输 出时，电源自动关闭输出并报警锁定。
5、电表精度：1%±2个字。
6、预热时间：15分钟，但测漂移时为1小时。
7、使用环境：按国家标准GB6587-86《电子测量仪器环境试验总纲》表1中Ⅱ组规定。
8、允许长期连续工作。
9、输入电源电压220V±10%
10、电源频率50±10赫兹
三、操作使用说明
一、前后面板功能示意图（3KW以下产品）
下图为3KW以下产品示意图，电源输入和输出按照电源的接线标志进行连接。
二、功能说明
1、电源规格型号 2、输出电压电位器 3、输出电流电位器
4、电压显示窗口（四位半或三位半LED数码管）
5、电流显示窗口（四位半或三位半LED数码管）
6、输出指示灯（开机后按18按键输出电压，此灯亮）
7、CC指示灯（当电源工作在恒流状态时，此灯亮）
8、CV指示灯（当电源工作在恒压状态时，此灯亮）
9、O.V.P指示灯（按19按键此灯亮，同时按住可调节10电位器，达到过压设定）
10、过压设定电位器（用螺丝刀调节此电位器改变过压保护值）
11、CC/CV设定指示灯（按住20此灯亮，同时2/3电位器可改变当前输出电压及限流电流值）
12、待机指示灯（开机后此灯常亮，按18后有输出此灯灭）
13、输出过压指示灯 14、机内过温指示灯
15、输入欠压指示灯16、17前面板输出正与负（最大电流10A）
18、输出按键（按此键有输出，再按此键无输出）
19、过压按键(此键需按住才能设定过压值)
20、电压电流预制按键（此键需按住才能设定预制电压电流值）
21、前面板开关 22、本机总开关（带输入过流保护）
23、本机散热风口（风口应保持30cm以上无遮挡物）
24、外部采样端口（正常工作保持在内部，正负处无需接线，如需要外部采样，将波段开关打到外部，正用导线接到负载端正，负接到负载端负）采样功能打开（采样不能无限制提高电压，大概0-1.5V，应保持电源与负载距离及输出导线截面积）（此正负接反，本机会出现严重故障）
25、输入电源插头（2-3KW功率使用航空铝插头，低于2KW使用国标三孔插座，带保险2只）
26、“+”后面板电源输出正端主接线柱
“-”后面板电源输出负端主接线柱
三、前后面板功能示意图（3KW以上，6KW以下产品，或6KW以上前面板输入220VAC上部面板）
四、功能说明
1、电源规格型号 2、输出电压电位器 3、输出电流电位器
4、电压显示窗口（四位半或三位半LED数码管）
5、电流显示窗口（四位半或三位半LED数码管）
6、输出指示灯（开机后按17按键输出电压，此灯亮）
7、待机指示灯（开机后此灯常亮，按17后有输出此灯灭）
8、输出过压指示灯
9、机内过温指示灯
10、输入欠压指示灯
11、CC设定指示灯（按住19此灯亮，同时3电位器可改变当前限流电流值）
12、O.V.P指示灯（按18按键此灯亮，同时按住可调节13电位器，达到过压设定）
13、过压设定电位器（用螺丝刀调节此电位器改变过压保护值）
14、CV设定指示灯（按住19此灯亮，同时2电位器可改变当前电压值）
15、16前面板输出正与负（最大电流10A）
17、输出按键（按此键有输出，再按此键无输出）
18、过压按键(此键需按住才能设定过压值)
19、电压电流预制按键（此键需按住才能设定预制电压电流值）
20、前面板开关
21、外部采样端口（正常工作保持在内部，正负处无需接线，如需要外部采样，将波段开关打到外部，正用导线接到负载端正，负接到负载端负）采样功能打开（采样不能无限制提高电压，大概0-1.5V，应保持电源与负载距离及输出导线截面积）（此正负接反，本机会出现严重故障）
22、本机散热风口（风口应保持30cm以上无遮挡物）
23、“+”后面板电源输出正端主接线柱
24、“-”后面板电源输出负端主接线柱
25、电源铭牌 26、输入电源接头（3-6KW功率使用接线端子且不配电源线）
27、本机总开关（带输入过流保护）本机总开关（带输入过流保护）
