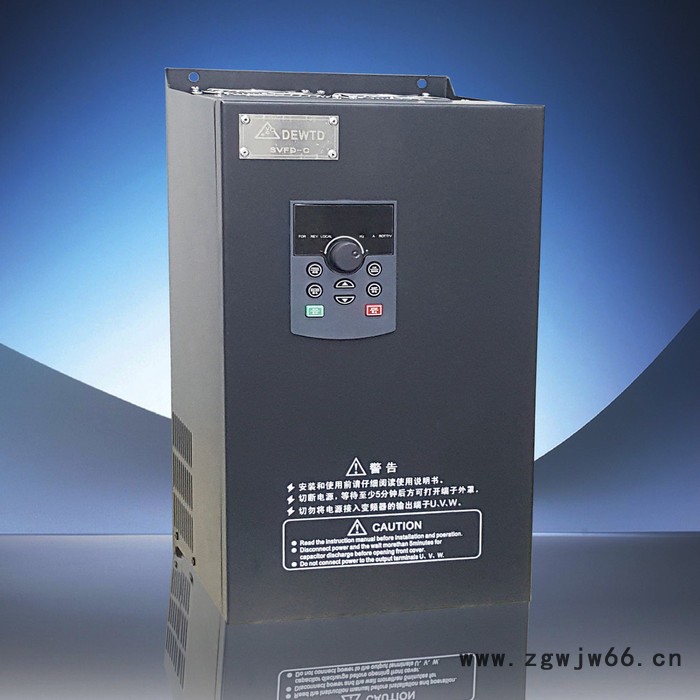

品牌：上海台达
产地：上海
电源相数：三相
供应：14700台
| 产地 | 上海 |
|---|---|
| 电源相数 | 三相 |
| 调速范围 | 0.00HZ-320.00HZ |
| 额定电流 | 180A |
| 额定电压 | 三相AC380V |
| 额定功率 | 90KW |
| 工作原理 | 电流 |
| 控制方式 | 电流矢量 |
| 类型 | 变频调速器 |
| 适用范围 | 三相四级异步电机 |
| 售后服务 | 18个月质保 |
| 输出电压 | 380V |
| 输入电压 | 380V |
| 输入转速 | 1350rpm |
| 外形尺寸 | 650X385X300 |
| 显示方式 | 数字显示 |
| 转速变化率 | 1HZ=30转 |
| 执行质量标准 | 国标 |
| 营销方式 | ** |
| 操作方式 | 手动普通型 |
| 适配电机功率 | 90KW |
| 外型 | 铁壳 |
| 品牌 | 上海台达 |
| 型号 | SVFD900C43D |
| 加工定制 | 是 |
| 系列 | SVFD-C系列 |
| 质量认证 | ISO9002 |
| 稳速精度 | 0.1HZ |
| 面板安装开孔尺寸 | 130x90 |
| 测速发电机 | 90KW |
产品特色
● 功率范围：0.75KW-400KW；
● 两种控制方式：无PG矢量控制(SVC)、V/F控制；
● 起动转矩:无PG矢量控制0.5Hz/150%(SVC)；
● 自动电压调整：当电网电压变化时，能自动保持输出电压恒定；
● 16段速控制及PID控制功能、摆频控制功能；
● 15KW以下变频器内置制动单元，如需快速停车，可直接连接制动电阻；
● 可编程多功能的6路数字量输入、2路模拟量输入、1路继电器输出、2路开路集电极输出；
● 配备RS485串行通讯接口,采用标准Modbus通讯协议；
● 提供外接LED操作面板，实现更方便快捷的操作系统；
产品型号说明
产品应用范围
SVFD-C高性能,泛用矢量变频器对于纺织机械、塑料机械、食品机械、电工机械、数控机床、陶瓷机械、橡胶机械、制药机械、印刷机械、拉丝机械等行业来说，该变频器为理想选择。
产品技术规范
| 项目 | SVFD-C | |
| 输 入 | 输入电压范围 | AC380/220V±15% |
| 输入频率范围 | 47-63Hz | |
| 输 出 | 输出电压范围 | 0~额定输入电压 |
| 输出频率范围 | 0.00~600.00Hz | |
|
控
制
特
性 | 电机控制模式 | 无PG矢量控制(SVC)、V/F控制 |
| 速度控制精度 | ±0.5%上限速度(SVC) | |
| 转动转矩 | 0.50Hz/150%(SVC) | |
| 运行指令方式 | 操作面板给定、控制端子给定、串行通讯给定，可通过端子切换 | |
| 频率给定方式 | 数字给定、模拟量给定、串行通讯给定、PID给定等，可实现给定的组合和方式切换 | |
| 过载能力 | 150%额定电流60S 180%额定电流10S | |
| 调速范围 | 无PG矢量控制：1:100(SVC) | |
| 自动载波频率 | 1.0~15.0KHz，可根据温度和负载特性自动调整 | |
| 频率分辨率 | 数字设定0.01Hz 模拟设定：0.1%上限频率 | |
| 转矩提升 | 自动转矩提升；手动转矩提升 | |
| V/F控制 | 直线型、多点型、多次幂次方V/F曲线 | |
| 加减速方式 | 直线加减速、S曲线加减速，两种加减速时间 | |
| 瞬时停电处理 | 瞬时停电时，通过母线电压控制，实现不间断运行 | |
| 能耗制动能力 | 7.5KW及以下功率等级内置制动单元，使用外置制动电阻 | |
| 直流制动能力 | 起动时直流制动和停机时直流制动，制动时间0.0~50.0S，制动电流0.0~150.0%额定电流 | |
| 寸动运行 | 寸动频率范围:0.0Hz~上限频率输出，寸动加减速时间0~3600.0S | |
| 自动节能运行 | 根据负载情况，自动调整输出电压，实现自动节能运行 | |
| 自动电压调整(AVR) | 当电网电压在一定范围内变化时，能自动保持输出电压恒定 | |
| 多段速控制功能 | 通过控制端子实现多种8段速运行 | |
| 功能特性 | PID控制功能，摆频控制功能(多种三角波频率控制) | |
| 共直流母线 | 多台变频器共用直流母线，能量自动均衡 | |
| 转矩控制 | 无PG转矩控制(STC) | |
| 输入端子 | 可编程数字输入6路，可编程模拟量输入2路，1路电压0~10V，1路电压0~10V或电流0~20mA输入 | |
| 输出端子 | 开路电极输出2路；继电器输出1路；模拟量输出1路，分别可选0/4~20mA或0/2~10V | |
| 通讯 | 内置RS485通讯接口，支持Modbus协议 | |
| 保护功能 | 过流、过压、欠压、输入输出缺相、输出短路、过热、电机过载、外部故障、AI掉线、失速防止等 | |
| 选配件 | 制动组件、面板延长线、电抗器、滤波器、多泵控制器等 | |
|
环 境 | 使用场所 | 海拔＜1000m，室内，无阳光直晒，无尘埃、防腐性气体、可燃性气体、油雾、水蒸气、滴水、盐雾 |
| 环境温度/湿度 | -10~+40℃/20-90%RH，无水珠凝结，存储温度-20~+60℃ | |
| 振动 | 小于5.9m/s2(0.6g) | |
| 结 构 | 保护等级 | IP20 |
| 冷却方式 | 强制风冷，带风扇控制 | |
基本配线图
产品标准规格及尺寸
变频器存储及安装注意事项
安装
环境温度-5℃～40℃，避免高温多湿，湿度小于90％（不结露）。
防止电磁干扰，远离干扰源。
防止水滴，蒸汽，粉尘，棉絮，金属细粉的侵入，防止油，盐，及腐蚀性气体的侵入。禁止安装在含有易燃性气体、液体和固体环境。
输出侧请勿安装空开、接触器及有关电容或压敏电阻等器件，否则会造成变频器故障，跳保护或元器件损坏。
变频器须使用独立电源，避免与电焊机等共用同一电源，否则会引起变频器保护或损坏。
为了冷却及维护方便，须将变频器垂直安装，周围留有足够的空间，保证空气流通顺畅。
安装壁面应使用铁板等不燃性材料，须避免振动而引起变频器损坏。
多台变频器安装于同一柜子里，采用上下安装时，注意间距的同时，须在中间加导流隔板。
储存
储存环境温度-20℃到+65℃范围内；
储存环境相对湿度在0%到95%范围内（无结露）无尘垢，干燥的位置；
储存环境中不含腐蚀性气、液体，或者放置在架子上，并适当包装存放；
变频器长时间存放会导致电解电容劣化，如需长期存放，须保证在1年内通电一次，通电时间至少5小时以上，输入时电压必须用调压器缓缓升高至额定电压值。
售后说明
（一）保修期限为自购买之日起的18个月内。
（二）保修范围
1.变频器本体。
2.保修期内，因本公司责任而产生的故障或损坏由本公司免费维修或更换。
（1）购买后6个月无偿包换；
（2）购买后18个月内无偿包修。
3.保修期内，由以下情况导致的机器故障或损坏，本公司将收取一定的维修费。
（1）不按说明书操作或未经允许自行修理及改造所引起的机器故障；
（2）超出标准规范的要求使用而造成的故障或损坏；
（3）购买后摔损或放置不当（如进水等）等造成的损坏；
（4）因地震、火灾，雷击，异常电压或其他人力不可抗拒力量造成的机器损坏。
