品牌：万征
产地：湖北
额定电压：3000V-10000V
起订：1台
供应：1000台
发货：3天内
| 产地 | 湖北 |
|---|---|
| 额定电压 | 3000V-10000V |
| 额定频率 | 50HZ |
| 机械寿命 | 20000次 |
| 结构形式 | 移开式固定式 |
| 性质 | 新品 |
| 品牌 | 万征 |
| 质量认证 | ISO9002 |
产品概述

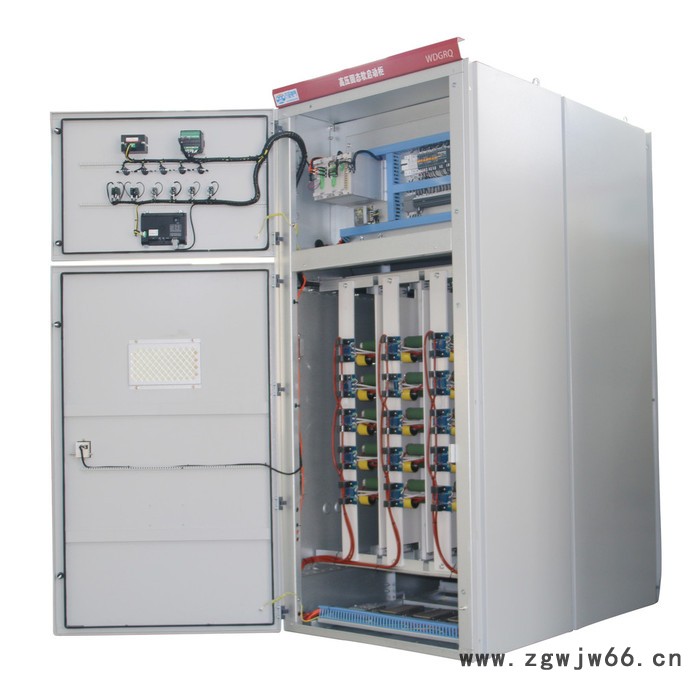

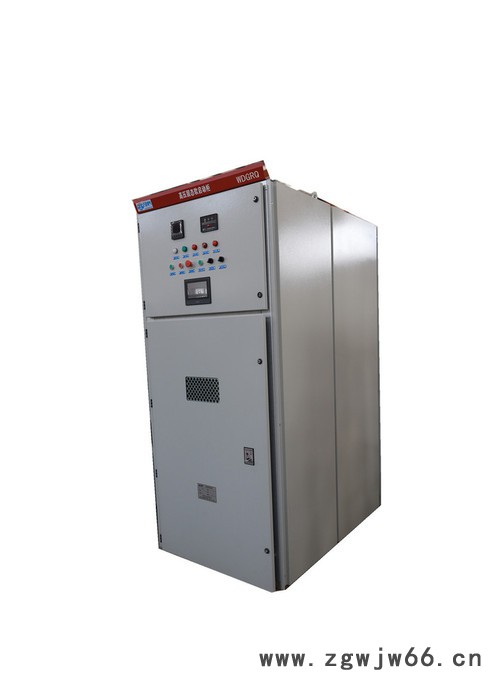

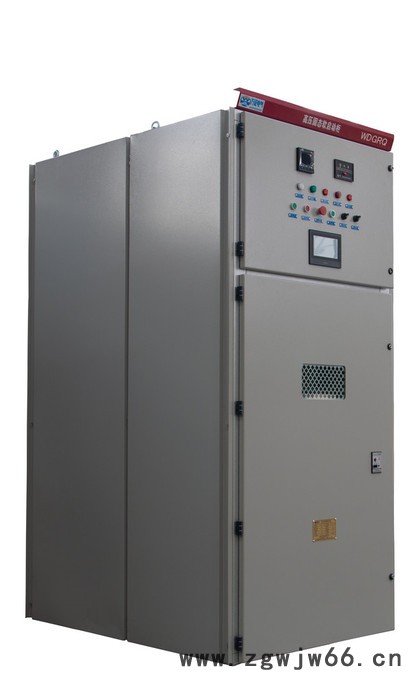

WDGRQ系列高压固态软起动器是由多个晶闸管串并联而成，通过控制晶闸管的触发角来控制输出电压的大小，可以满足电机起动过程中不同电压和电流要求。在电机起动过程中，WDGRQ系列高压固态软起动器按照预先设定的起动曲线，增加电机的端电压，使电机平滑加速，从而减少电机起动对电网、电机和相连设备的电气和机械冲击。当电机起动达到额定转速后，旁路真空接触器或断路器接通，电机起动完成。电机运行过程中，软起动装置继续监控电机，实时测量电机电流、电压，并提供各种故障保护。
WDGRQ适用于3kV～10kV高压交流异步或同步电机的软起动，广泛应有于钢铁、化工、冶金、建材、矿山、水利、市政等行业。
性能特点
适用电压及功率范围广，可以与3kV～10kV/20000kW以为的电机配套使用；
具备软起动和软停车功能，全面保证系统的安全起停；

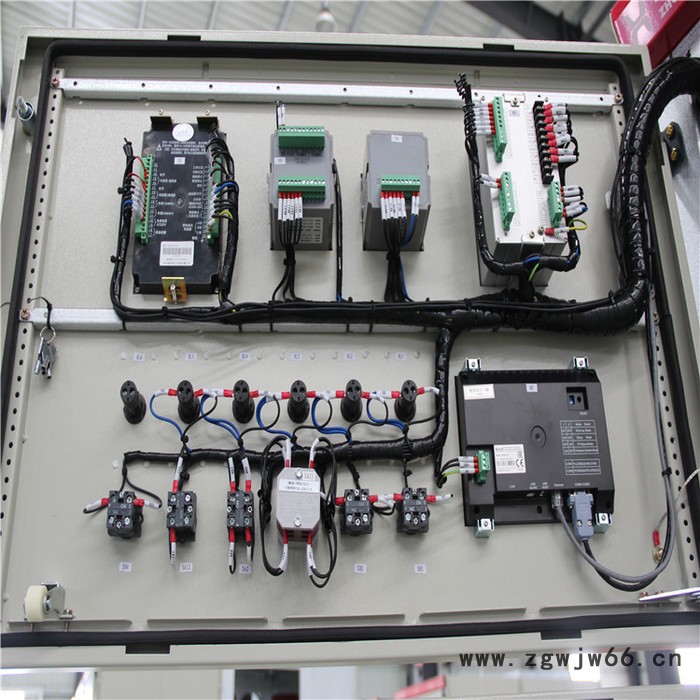

配备触摸屏及LED显示器，起动方式、起动时间等参数设置方便快捷；
支持PROFIBUS或MODBUS协议通过接口RS485实现；
体积小、智能化程度高。
产品型号
使用环境
环境温度：-10℃～ 40℃；
相对湿度：＜85%，不凝露；
海拔高度：＜2000m，2000m以上须特殊设计；
安装地点：垂直倾斜度不超过5°，无剧烈震动，无腐蚀金属和破坏绝缘的气体与尘埃。
执行标准
GB/T11022-2011 高压开关设备和控制设备的共用技术标准
GB/T3859.1-1993 《半导体变流器基本要求的规定》
GB/T3859.2-1993 《半导体变流器应用导则》
GB/T13422-1992 《半导体电力变流器电气试验方法》
技术规格
| 型号 | 电压等级（kV） | 适配最大功率（kW） | 柜体尺寸（W*D*H）（mm） |
| WDGRQ-400/3 | 3 | 400 | 1000*1500*2300 |
| WDGRQ-600/3 | 3 | 600 | 1000*1500*2300 |
| WDGRQ-800/3 | 3 | 800 | 1000*1500*2300 |
| WDGRQ-1000/3 | 3 | 1000 | 1250*1500*2300 |
| WDGRQ-1500/3 | 3 | 1500 | 1250*1500*2300 |
| WDGRQ-600/6 | 6 | 600 | 1000*1500*2300 |
| WDGRQ-1000/6 | 6 | 1000 | 1000*1500*2300 |
| WDGRQ-2000/6 | 6 | 2000 | 1000*1500*2300 |
| WDGRQ-2500/6 | 6 | 2500 | 1250*1500*2300 |
| WDGRQ-3000/6 | 6 | 3000 | 1250*1500*2300 |
| WDGRQ-600/10 | 10 | 600 | 1000*1500*2300 |
| WDGRQ-1000/10 | 10 | 1000 | 1000*1500*2300 |
| WDGRQ-2000/10 | 10 | 2000 | 1000*1500*2300 |
| WDGRQ-3000/10 | 10 | 3000 | 1250*1500*2300 |
| WDGRQ-4000/10 | 10 | 4000 | 1250*1500*2300 |
| WDGRQ-5000/10 | 10 | 5000 | 1250*1500*2300 |
说明：1）3KV电机功率大于1500kW、6kV电机功率大于3000kW、10kV电机功率大于5000kW时，柜体尺寸需另行设计。
2）高压软起动柜内包含旁路接触器，有其它特殊要求请提出。
