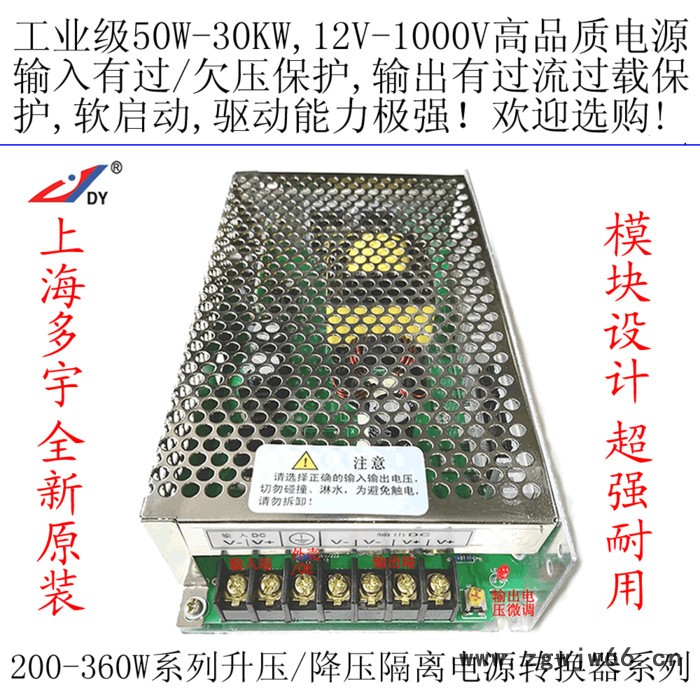

上海多宇S350-24/200,350W直流电机升压驱动电源DC24v升DC200V直流24 电源转换器图1上海多宇S350-24/200,350W直流电机升压驱动电源DC24v升DC200V直流24 电源转换器图2上海多宇S350-24/200,350W直流电机升压驱动电源DC24v升DC200V直流24 电源转换器图3

上海多宇S350-24/200,350W直流电机升压驱动电源DC24v升DC200V直流24 电源转换器

2021-12-17 03:366650已售
价格:280.00/件
品牌:上海多宇
功能:电源转换器
产地:上海
起订:1件
供应:2件
功能 电源转换器
产地 上海
产品认证 CE
尺寸 199-110-50mm
调制方式 脉冲调频调宽式
类型 电源转换器
输出电压 200V
输出功率 350W
输入电压 24V
重量 0.85Kg
品牌 上海多宇
型号 S350-24/200
加工定制

    好评送彩票   活动条件:15字好评+全5分送彩票 赠送规则:1次好评送1注彩票 彩票种类:双色球


 购货须知:

1选功率:选购请先选择电源功率,然后把输入/输出电压确定好即可,如果输出电压与电流能确定下来,输出功率W=U*I(U表示输出电压,I表示输出电流);

2输出控制类型:1恒压电源(即稳压类型,最常用规格),2恒流电源,3调压电源(分为电位器调压与模拟电压0-5V以及数据调压);请注意,如果选型不说明,我们都会默认 “恒压”为此类型!

3确定输出转换类型:1DC-DC,2AC-DC,3DC-DC ,4AC-AC;

 4确定输出组数:S为单组, D为双组, T为2组, Q为4组等;(如S100为单组);

5负载类型:感性负载如电机电磁铁等,容性负载如电容充电,以及为电池充电,电子设备供电选购时候要根据负载类型预留功率余量,一般感性容性以及充电为20-50%,电子仪器仪表类负载以及纯租负载预留20%余量即可;

6 如型号:S100-12/100 DD,S100为单组100W,后面12为输入电压12V,100为输出电压100V, DD为DC-DC ,如果最后2个字母为AD表示交流输入直流输出;

 用途描述:专业级直流升压器,直流升压电源,配有短路过载保护等,采用隔离高频大功率推挽升压变换,输出功率很强,电池充电,高压传输,仪器仪表,直流电机与电磁铁,LED照明,通讯领域等等;

如果新客户选型,或者技术参数不能确定,请见下面我们联系方式,最好电话或者QQ先与我们沟通一下,防止盲目选错不能正常使用,来回发货与退货快递费也会增加开支,也耽误您订货时间周期!

友情提示:电子类电源都是属于电源变换器,只能变换电压或者电流,不能向电池那样产生能量,只是把输入能量转换为不同电压或者电流的输出设备,而且传输过程中,也有一定的能量损耗,所以输出的负载功率确定好后,输入功率必须大于输出功率1.2倍以上,负载才能正常工作,本电源变换器 不能够进行功率放大,只是一个电压或者电流“中转站”,把电压或者电流转换到你负载对应的输入电压或者电流的标称范围,要想负载正常工作:输入电源供给功率必须大于负载功率,电源变换器功率也要大于负载功率的1.2倍以上,具体看负载类型特点,见上面说明!

 如果您在选型中遇到疑问,请及时咨询我们,我们会认真给予您的解答!本页下面有我们的联系方式!

       S350-24/200 DD   350W  DC24V升压到DC200V电源技术说明 (备注:下表红色字体为本规格参数



可靠性高                                105℃输出电容器 通用DC输入电压 效率高、工作温度低 软启动电流、有效降低冲击                 有短路保护、过载保护 体积小、重量轻 100%满负荷烧机测试

型号/性能

S350W-24

S350W-36

S350W-48

S350W-100

S350W-200

S350W-300

直流输出电压

24V

36V

48V

100V

200V

300V

输出电压误差

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流

14.6A

9.72A

7.29A

3.5A

1.75A

1.17A

输出电流范围

0-14.6A

0-9.72A

0-7.29A

0-3.5A

0-1.75A

0-1.17A

纹波及噪音

200mVp-p

200mVp-p

200mVp-p

220mVp-p

250mVp-p

300mVp-p

负载稳定度

±1%

±1%

±1%

±1%

±1%

±1%

峰值输出功率

350W

350W

350W

350W

350W

350W

连续输出功率 280W

280W

280W 280W 280W 280W

效率

92%±3

92%±3

92%±3

92%±3

92%±3

92%±3

直流电压可调范围

22-26V

34-38V

46-50V

95-105V

195-205V

290-310V

输入电压与范围

(有多种输入电压

供选择)



DC12V±15%

 DC13.5V±15%

 DC15V±15%

DC18V±15%

 DC24V±15%

 DC36V±15%

DC48V±15%

DC64V±15%

DC100V±15%

DC150V±15%

DC310V±15%

AC110V±15%

AC220V±15%

 空载电流

0.1A-0.2A

空载损耗

 <2W

过载保护

过载105%~135%进入保护范围

过载/短路保护类型

过载/短路为间歇式自检动作保护,一旦负载正常则自动转换为正常工作模式,适用于电机启动,充电等启动电流大的场合正常运行;

过电压保护

                  PWM自动跟踪调整

风扇配置

温度系数

±0.03%℃(0~50℃)

启动时间

1-2s

抗震性

10~500Hz,2G 10秒/1周期,共60分钟,各轴

耐压

输入输出间:1.5KVAC,输入与外壳:1.5KVAC输出与外壳:0.5KVAC

隔离状态

              输入与输出为隔离结构,非共地;

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms

工作温度、湿度

-30℃~+60℃,20%~90%RH

存储温度、温度

-40℃~+85℃,10%~95%%RH

外形尺寸

199x110x50mm

外壳材料

                        铝合金

重量

0.8Kgs

安全标准

 测试标准:EN55015 EN61547 EN61000-3-2 EN6100-3-3

证书编号:SHBST2011101811YEC-1

EMC标准

测试标准:EN61347-1 EN61347-2-13

证书编号:SHBST2011101811YEC-2

                          非标准输入、输出电压可以接受定制

 上海多宇电子 主要产品:各种DC-DC,AC-DC,DC-AC 1W-50KW升压电源/降压电源/调压电源/逆变电源/充电电源/汽车电源/恒流电源/恒压电源/单相交流恒流恒压电源/三相交流恒流恒压电源等产品,并且接受非标定制电源

承接:电子产品开发,控制板,电源板等开发加工与组装。


联系人:刘兵   市场部经理    手机:13918685310
电话传真:086-021-50906085 /61294480
网址:www.ddyu.com   QQ:460048492
