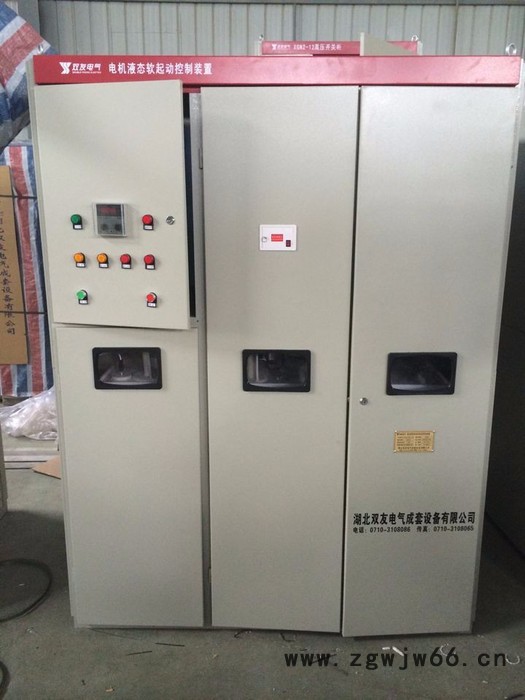

供应双友GYYQ系列高压电机软启动柜 液态软起动柜水阻柜液阻柜

价格：￥25000.00/台
品牌：湖北双友电气
产品认证：ISO9001
额定电流：630
起订：1台
供应：99台
发货：10天内

产品认证	ISO9001
额定电流	630
额定电压	380V
防护等级	ip30
规格	1500*1300*2300
类型	软起动器
适用电机	大功率电机
用途	减压起动
操作方式	自动
品牌	双友
型号	GYYQ
加工定制	是
应用场景	电动机控制与保护
是否可逆	是

小张向您介绍双友GYYQ系列高压电机软启动柜 液态软起动柜水阻柜液阻柜本公司供应高压电机软启动柜，品牌双友，型号YYQ。参数为：用途* 减压起动，额定电流 630，额定电压 380-10000V，适用电机 大功率电机，产品认证 ISO9001。质量保证，欢迎咨询 张小姐  18162818288 洽谈 QQ1585824499。

高压电机软启动柜

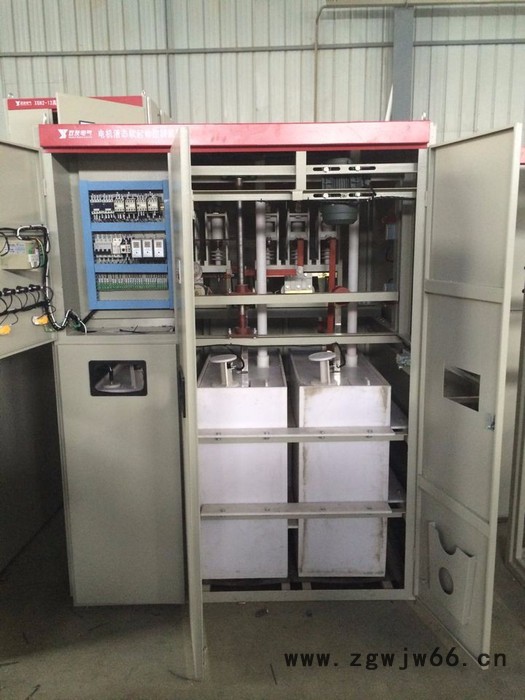

高压电机软启动柜，高压电机软启动柜，GYYQ系列高压电动机液态软起动装置是利用液体电阻热容量大,阻值易调等特点,而专为各种大中型高压鼠笼异步电动机及高压同步电动机设计的液体电阻起动器。它是在电机定子回路串入液体电阻,通过对液体电阻和起动时间的控制,实现鼠笼电机平滑无冲击的降压起动或同步电动机的异步降压起动。在起动过程中,可明显降低电机的起动温升,减少线路上的电压降,对延长电机的使用寿命,降低单位产品成本,提高企业的经济效益有重要意义。

     GYYQ系列高压电动机液态软起动装置在起动过程中的变化(阻值由大到小)与电动机的起动特性恰好相适应,可大幅度降低电机的起动电流,改善电机的起动性能。它与串联电抗器起动相比,最大优点是不受电机定子绕组接法的限制,而且操作简便、可靠。并且具有过流、起动超时液温报警等多种保护功能。
     GYYQ系列高压笼型液阻启动装置可广泛用于水泥、化工、石油、冶金等工业部门的风机、水泵、油泵等鼠笼异步电动机。
二、原理框图

针对电机定子接线方式不同起动器接线方式有两种：
6-10KV/50赫兹                          6-10KV/50赫兹


                                                                Q
DL           KM2

                 KM1                       R 液体电阻                  KM1




                                                                           KM3

电机




（定子三角形接法电机接线图或星型接法星点在电机内部电机接线图）     （定子星型接法）


三、主要技术指标
1． 最高电压：3.6、7.2、12KV
2． 额定功率：150～30000KW
3． 起动电流：1.5～3.5Ie(与电机和拖动负载有关)
4． 起动时间：10～60～100s
5． 重复起动：2～4次（常温与电动机功率和拖动负载有关）
6． 防护等级：IP20 IP30
7． 辅助电源：三相四线380V/220V AC50Hz



四、型号命名


GYYQ    □    □ / □    □ □


S-异步交流笼型电动机
                                            T-同步交流电动机
      Y:定子绕组星型接法（星点可以打开）
△：定子绕组角型接法（星点不可以打开）
电动机额定工作电流（KA）
电动机额定工率（KW）
设计序号
产品名称代号（高压电动机液态软起动）





五、产品规格

规格型号	电机 功率 （KW）			外形参考尺寸（mm）					安装参考尺寸（mm）						一次 方案	起 动 柜		星 点 柜
				宽 W		深 D	高 H		W		d		Ф
GYYQ□-500/□-Y□	500			1400		1200	2300		1040		1140		14		G01	1
GYYQ□-1500/□-Y□	1500			1500		1200	2800(2650)		1340		1140		14		G01	1
GYYQ□-2500/□-Y□	2500			1700		1500	2800(2650)		1560		1440		14		G01	1		1
GYYQ□-3500/□-Y□	3500			1200		1200	2800(2650)		1040		1140		14		G02	3		1
GYYQ□-5500/□-Y□	5000			1400		1400	2800(2650)		1240		1340		14		G02	3		1
GYYQ□-7500/□-Y□	7000			1400		2000	2800(2650)		1240		1940		14		G03	3		1
GYYQ□-10000/□-Y□	10000			1400		2500	2800(2650)		1240		2440		14		G03	3		1
GYYQ□-14000/□-Y□	15000			1700		2500	2800(2650)		1540		2440		14		G03	3		1
GYYQ□-18000/□-Y□	18000			1400		2500	2800(2650)		1240		2440		14		G03	6		1
GYYQ□-22000/□-Y□	22000			1500		2500	2800(2650)		1340		2440		14		G03	6		1
GYYQ□-25000/□-Y□	25000			1700		2500	2800(2650)		1540		2440		14		G03	6		1
GYYQ□-30000/□-Y□	30000			特殊设计
GYYQ-△适用于高压笼型电动机定子绕组△接法（星点不可以打开）
GYYQ□-1500/□-△□		1500	1500		1500			2800(2650)		1340		1440		14	G04、5		1
GYYQ□-2000/□-△□		2000	1700		1500			2800(2650)		1540		1440		14	G04、5		1
GYYQ□-3500/□-△□		3500	1200		1200			2800(2650)		1040		1140		14	G06		3	1
GYYQ□-5500/□-△□		5000	1400		1400			2800(2650)		1240		1340		14	G06		3	1
GYYQ□-7500/□-△□		7000	1400		2000			2800(2650)		1240		1940		14	G07		3	1
GYYQ□-10000/□-△□		10000	1700		2500			2800(2650)		1540		2440		14	G07		3	1

六、使用环境条件
1. 环境温度：0～+40℃（带加热装置-20℃）
2. 相对湿度：≤90%（25℃）
3. 海拔高度：≤2000米
4. 地面倾斜度：≤5o
5. 安装地点无火灾及爆炸危险、无化学腐蚀及剧烈震动
6. 特殊使用条件可在订货时具体协商
