品牌：科辉特
环境温度：－25℃~十40℃
防护等级：IP30
起订：1台
供应：30台
发货：10天内
| 环境温度 | －25℃~十40℃ |
|---|---|
| 防护等级 | IP30 |
| 包装 | 国内简易包装 |
| 运输 | 国内汽运 |
| 产地 | 湖北襄阳 |
| 额定电压 | 12KV |
| 额定频率 | 50Hz |
| 结构形式 | 固定式 |
| 净重 | 500kg |
| 上市时间 | 2014年春 |
| 外形尺寸 | 1100*1200*2350 |
| 扬程 | 30m |
| 重量 | 600kg |
| 品牌 | 科辉特 |
| 型号 | XGN2-12 |
| 加工定制 | 是 |
| 打样周期 | 6-7天 |
| 质量认证 | ISO9001 |

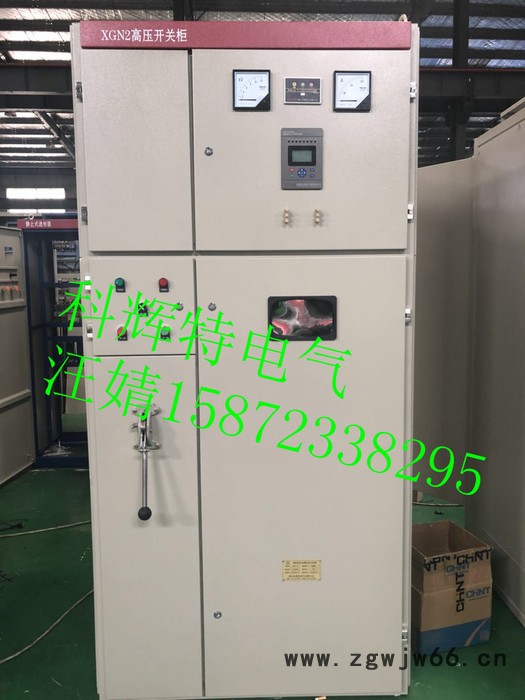

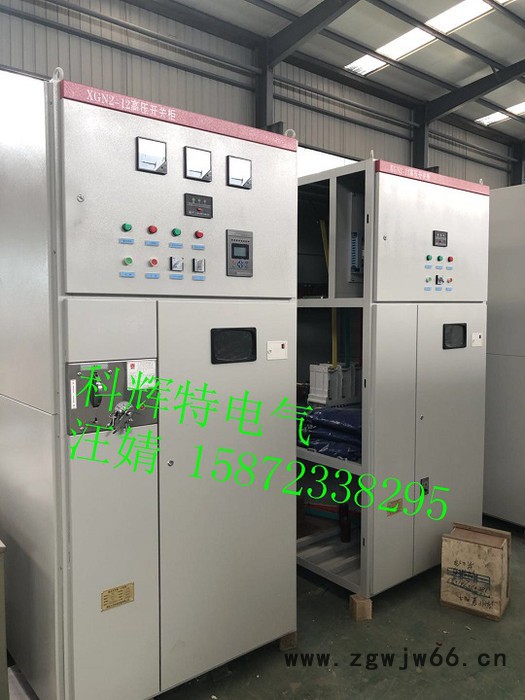

XGN2-12固定式高压开关柜
（也称：XGN2-12高压开关柜、高压电机操作柜、3KV/6KV/10KV高压开关柜、进线计量柜、出线柜、进线柜、计量柜、PT柜、高压电机运行柜、高压电机启动柜。）
一、概述
XGN2-12固定式高压开关柜用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
开关柜主开关采用SN10型系列少油断路器及ZN28A户型系列真空断路器。断路器配用CD10系列电磁操动机构或CT8弹簧操动机构；真空断路也可配用CD17系列电磁操动机构、或CT119弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。
二、环境条件
环境温度：上限十40℃，下限－25℃；
海拔高度不超过1000m；
相对湿度：日平均值不大于95％；月平均值不大于90％；
饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
地震烈度不超过8度；
没有火灾、危险、严重污秽、化学腐蚀及剧烈振动的场所；
在使用环境不能完全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
三、结构简介
XGN2高压开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。
四、型号说明
（略）详情请见说明书
五、技术参数
（略）详情请见说明书
六、内部结构
（略）详情请见说明书
七、订货须知
一次回路方案的系统图、柜体排列图
二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定提供
柜内电器元件的型号、规格及数量表
母线的材质及规格，否则按制造厂标准提供
如有母线桥，应提供跨距尺寸
需方要求提供水平母排，则必须在合同中指明
需要附件、备件时，应提出其型号规格和数量
开关柜使用在特殊环境条件时应在订货时提出
