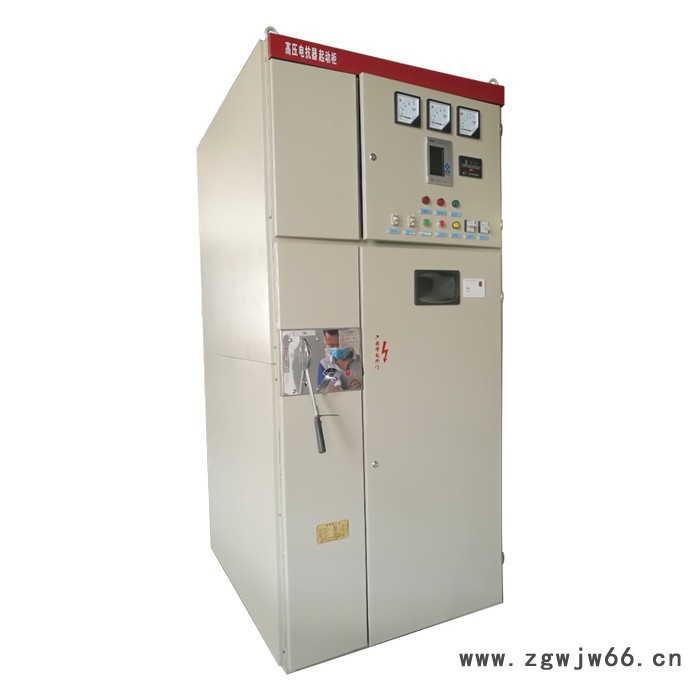

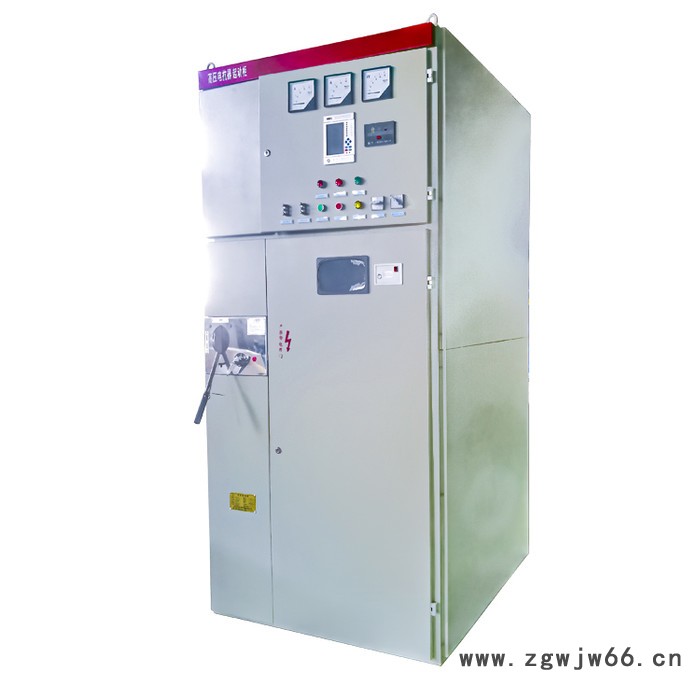

万征电气WDKQ系列高压电机电抗起动装置_电抗启动_**商家 电机电抗起动装置

2021-12-17 02:066360已售
价格:28500.00/台
品牌:万征
产地:湖北
额定电压:380V-10000V
起订:1台
供应:1000台
发货:3天内
产地 湖北
额定电压 380V-10000V
额定频率 50HZ
机械寿命 20000
结构形式 固定式
性质 新品
种类 智能开关
运转方式 连续式
品牌 万征电气WDKQ
质量认证 ISO9002


电抗起动柜WDKQ 技术参数



一、适用范围


高压电动机是各工业部门广泛使用的重要电器设备,而高压电动机综合起动柜性能技术水平,直接影响其电机及负载的运行质量。高压电抗器起动是传统的降压起动方式之一,该产品具有简单可靠、免维护、环境适应性强、成本低等优点,起动电流可控制在3.5Ie左右,一般用于电网容量较大、对起动电流要求不高的场所,适用于220kW-5000kW以内的高压电机。在高压晶闸管软起动、变频软起动普及的**,电抗起动起动柜凭借自身优势,依然赢得了不少用户的青睐。

二、产品概述


本产品由隔离开关、起动电抗器、真空接触器、避雷器等器件组成,起动时串电抗器可以有效地降低电机的起动电压及起动电流,同时交流电动机的起动过程时间很短,一般数秒钟至一分钟左右,因此起动后**使用真空接触器将电抗器切除。

三、技术特点


1、产品的整体结构紧凑,安装尺寸小,占用空间小;

2、产品的技术条件符合国际标准 IEC288-88 和部颁标准 JB5346-98 等要求,其技术性能达到当代国际同类产品的水平;

3、限制电机启动电流,实现软启动;保护电机平稳运行,延长电机使用寿命,同时串联电抗器可以抑制高次谐波和限制合闸涌流,防止谐波对电容器造成危害,避免电容器装置的接入对电网谐波的过度放大和谐振发生。?

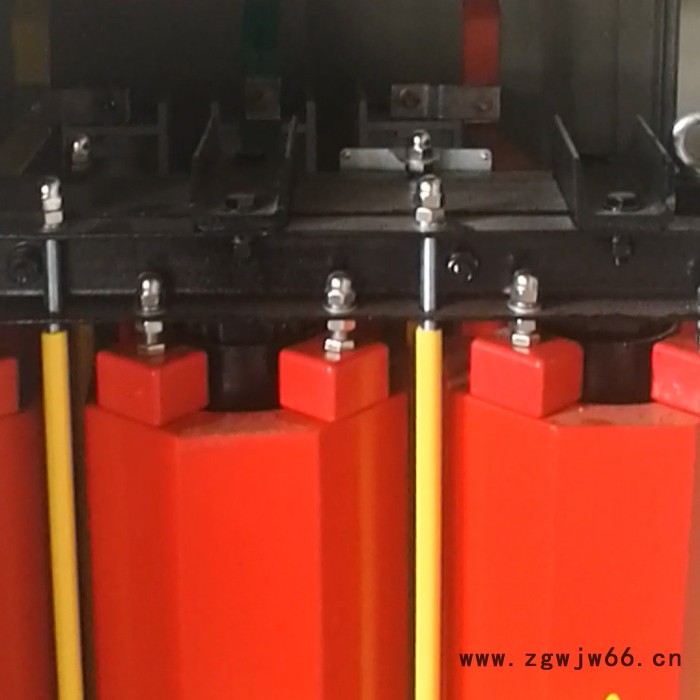

4、串联电抗器铁芯采用**低损砂耗**硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。?

5、线圈采用**导线绕制,排列紧密且均匀,外表不包绝缘层,具有很好的美感且有较好的散热性能?

6、电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。

四、 干式铁芯电抗器执行标准


IEC289-88《电抗器》

GB10229-88《电抗器》

JB5346-98《串联电抗器》

DL-462-92《高压并联电容器用串联电抗器订货技术条件》



五、技术指标


1、适用电机电压:6kV、10kV同步和异步电机;

2、适用电机功率:220kW-5000kW;

3、起动电流:3-5Ie可调;

4、起动时间:1-60秒可调;

5、连续起动次数:3次或按用户要求设计。



六、电抗起动柜投入运行前的检查和试验


1、投运前需检查电抗器线圈及引线连接,有无损坏或松动;

2、检查所有的坚固螺丝,保证坚固可靠;

3、检查柜内的器件上面是否有异物;

4、运行前应有压缩空气将电抗器线圈、铁芯及气道刷干净;

5、 铁心绝缘电阻测试:

5.1使电抗器铁芯暂时脱离上夹件(测量结束后恢复原判),用 500V 兆欧表测量(相对温度≤85%)铁芯-夹件及地≥2MΩ;

5.2 测量线圈的绝缘电阻测试(温度 10℃-40℃,相对温度≤85%),用 2500V 兆欧表测量绕组对地绝缘电阻,应≥1000MΩ;

5.3 直流电阻的测量

5.4 外施工频耐压的试验,试验电压按出厂试验电压值的 85%(见产品合格证明书上之记录),历时 1 分钟。见 GB1094.3 中关于重复绝缘试验的规定。

对装有温控器附件的电抗器进行工频耐压试验时,试验前应将温控器的所有接插件拔下,以免感应电压使温近代器遭受损坏,试验完毕,须将电抗器线圈中储存的电荷放电后,再将拔下的插头插回,并检查正确无误。

七、电抗起动器维护


1、对电抗器进行维护时,应遵守安全规程,必须把电抗起动器与高低压电网断开;

2、电抗起动器的维护工作主要是除尘,尤其是除掉气道中间的灰尘污垢,以防阻碍冷却的效果和降低绝缘性能。操作人员可按下列顺序进行维护;

2.1 对电抗线圈、引线及温控装置、风机进行全面的外观检查;

2.2 可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面,应用干布擦净;

2.3 按常规测量绝缘电阻,并记录数值;

2.4 检查电力线路的联结是否紧固,避免因接头松驰而引起的导体过热而发生事故;



八、使用条件


1、 海拔高度不超过1000m;

2、周围介质温度不高于+40℃、不低于 -15℃;

3、 没有导电尘埃及足以腐蚀金属、破坏绝缘的气体场所;

4、不能在危险场所使用;

5、相对湿度不大于90%(温度为+25℃时);

6、没有剧烈振动,垂直倾斜度不超过5°的场所;

7、没有雨雪侵袭的地方。
