品牌:研蓝,Nanotec
产地:上海
额定电压:24V
起订:1台
供应:1999台
发货:5天内
产地 | 上海 |
---|---|
额定电压 | 24V |
功率 | 0.1—0.8 |
接口类型 | RS485 |
适用电机 | 步进电机 |
速度响应频率 | 250 |
品牌 | 研蓝 |
型号 | PMC006 |
加工定制 | 端口定制 |
高性价比RS485总线控制微型步进电机控制器-PMC006(驱动控制一体化)
智能总线驱控一体化产品概述

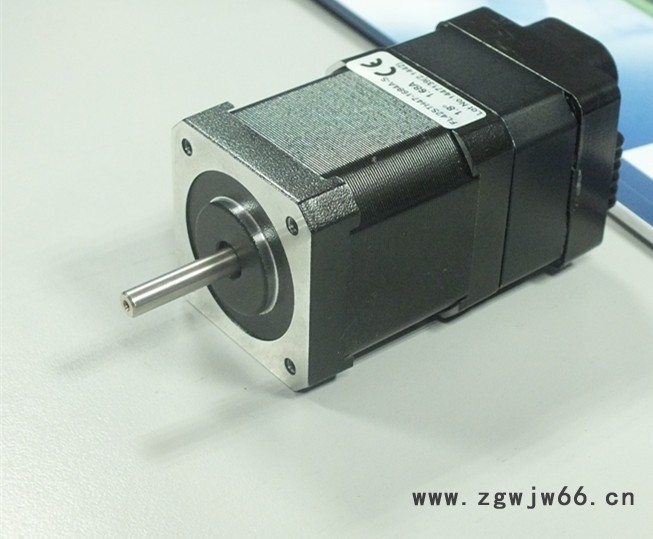

PMC006xx 是一种微型一体化步进电机控制器,可直接安装在42系列步进电机的后盖上,该系列控制器提供基于RS485或CANopen总线控制,使用PMC006xx 步进电机控制器可以轻松实现多个节点工控网络系统。
PMC006xx 提供非常易用的自编程功能,即使是没有任何软件编程经验的工程师,也可以通过简单的勾选来实现复杂的控制流程,结合丰富的接口IO,使得PMC006xx能够脱离上位机自动离线执行,这特别适合于各种医疗、环保和自动化仪器领域。
智能总线驱动控制器特性概述
PMC006是使用RS485总线通讯的微型智能步进电机驱动控制器,加上对应法兰后,可以直接固定在42/57等系列的步进电机上。PMC006控制器包括通讯、运动控制、加减速、传感器输入控制、TTL电平输出、自编程(内部可编程)等PMC006体积小巧满足设备结构紧凑的需求。借助优异的控制算法,运行平稳、噪音低免费提供调试程序方便用户即插即用,提供完整的函数库方便用户二次开发。合理的成本控制,适用广泛。
.................................................................................................................................................................
简化运动控制
步进电机驱动控制系统
.................................................................................................................................................................
技术参数特性
工作电压 | 8 至 36V DC |
相电流 | 额定电流2 A,可调节至4A(峰值电流) |
接口 | RS485 |
细分 | 1/1、1/2、1/4、1/8、1/16、1/32、1/64、1/128 |
步进频率 | 整步时 16 kHz,微步距时为相应的倍数(例如1/64步时可达) |
输入端 | 5个数字输入端,输入电压不能高于5.5 V 低于-0.5 V |
输出端 | 5个输出端口,最大 5 V/ 20m A |
衰减电流 | 软件可设 |
保护电路 | 过压、欠压(有)、温度> 80 C(有) |
温度范围 | -40 至 85 °C |
.................................................................................................................................................................
简化运动控制
步进电机驱动控制系统
.................................................................................................................................................................
技术参数:
供电电压:8-36V 宽范围电压供电
持续电流:输出电流 0.5A ~ 3A(有效值),指令可调整
微步细分:支持 0/2/4/8/16/32/64 等多种细分精度接口
控制:RS485
运行模式:位置模式,速度模式,离线自动运行模式
输入输出:10个通用数字I/O
2个限位输入
适用电机:支持 4/6/8 线两相或四相步进电机
加减速控制:指令可配置加速度控制,最大速度控制
中间出轴设计:中间通孔设计,便于安装和调节电机轴
脱机/使能:指令控制
产品尺寸:42.3*42.3*18mm
产品亮点(对比同类产品)
1、微型设计,安装方便,亦可以方便与电机集成一体化
2、网络化智能控制,RS485组网
3、自编程流序控制,适用方便
4、提供软件函数接口,方便二次开发
5、丰富IO接口,传感器输入输出控制
6、成本控制合理,适用对成本有苛刻要求的场合(小型医疗仪器,流体控制,其它)
型号版本
Type | Min. Operating Voltage | Max. Operating Voltage | Nominal Current | Controller for | Interface |
PMC006 | 12 | 36 | 0-4 | Stepper Motors | RS485 |
注:定制请咨询研蓝公司
