别名：分筛设备
产品类型：全新
用途：机械设备用电动机
起订：1
供应：99999
| 别名 | 分筛设备 |
|---|---|
| 产品类型 | 全新 |
| 类型 | 新型振动电机 |
| 用途 | 机械设备用电动机 |
| 筛网材料 | 电成型筛网 |
| 物料运动轨迹 | 直线振动筛 |
| 品牌 | 河南共威 |
| 型号 | yzo-50-4 |
| 加工定制 | 是 |
用途与特点

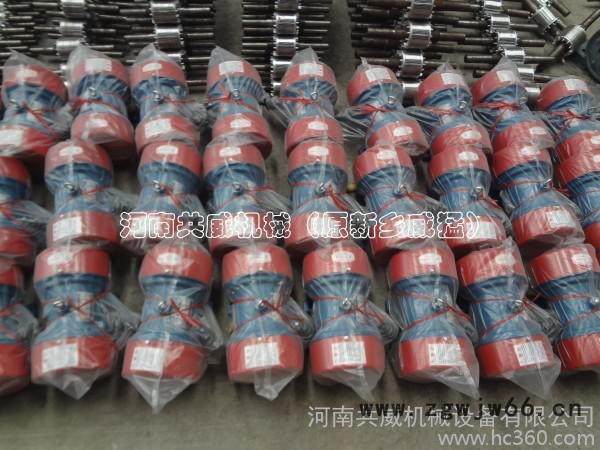

YZO振动电机是动力源与振动源结合为一体的激振源，卧式振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机具有结构简单、安装方便、体积小、重量轻、运行可靠、通用性强、激振力可调、可单台使用，也可多台组合成各种振动形式且维修量小等特点。一般应用在如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。
产品结构
YZO系列振动电机主要由以下部分组成 ：
防尘罩 2. 偏心块 3. 轴承 4. 支架 5. 转子轴 6. 定子绕组 7. 机壳
相关尺寸及技术说明：
YZO振动电机2极3000转速电压380V明细表
型号 激振力(kn) 功率（kw) 电流 （A） 图号 主要结构尺寸 重量
L H A B C D h1 h N-M
YZO-1.5-2 1.5 0.15 0.38 A 310 190 180 215 124 180 77 20 4-11 18
YZO-2.5-2 2.5 0.25 0.58 A 310 190 180 215 150 180 77 20 4-13 20
YZO-5-2 5 0.4 1.15 A 318 220 240 215 208 180 103 25 4-17 23
YZO-8-2 8 0.75 1.84 A 308 256 265 220 230 180 122 25 4-19 35
YZO-16-2 16 1.5 3.48 A 418 232 295 235 256 196 112 28 4-19 38
YZO振动电机4极1500转速电压380V明细表
型号 激振力(kn) 功率（kw) 电流 （A） 图号 主要结构尺寸 重量
L H A B C D h1 h N-M
YZO-5-4 5 0.4 1.15 A 325 240 215 260 176 220 113 30 4-15 37
YZO-8-4 8 0.75 1.84 A 380 301 250 295 180 236 142 25 4-19 48
YZO-8-4A 8 0.75 1.84 A 380 220 310 200 269 140 120 20 4-15 29
YZO-10-4 10 1 2.3 A 435 301 250 295 180 236 142 25 4-19 56
YZO-16-4 16 1.5 3.48 A 475 315 300 330 224 270 131 25 4-22 82
YZO-17-4 17 0.75 1.8 A 450 300 235 320 150 260 136 25 4-28 72
YZO-20-4 20 2 4.1 A 475 304 300 330 224 270 131 25 4-22 125
YZO-30-4A 30 2.5 5.75 A 515 390 295 395 184 326 195 30 4-32 135
YZO-50-4 50 3.7 7.4 A 560 425 306 400 184 326 195 35 4-32 180
YZO-75-4 75 5.5 11 B 670 512 420 516 248 440 245 40 4-38 350
YZO振动电机6极960转速电压380V明细表
型号 激振力(kn) 功率（kw) 电流 （A） 图号 主要结构尺寸 重量
L H A B C D h1 h N-M
YZO-5-6 5 0.4 1.15 A 388 216 216 270 176 220 91 34 4-15 48
YZO-8-6 8 0.75 1.84 A 490 301 247 292 180 236 142 30 4-19 65
YZO-10-6 10 1 2.3 A 492 301 245 295 180 236 142 30 4-19 80
YZO-12-6 12 1 2.5 A 540 301 245 295 180 236 142 30 4-19 86
YZO-20-6 20 2 4.1 A 535 350 300 322 224 270 163 30 4-22 142
YZO-30-6A 30 2.5 5.75 A 560 425 300 396 184 326 195 30 4-32 162
YZO-40-6 40 3 7.2 A 655 393 304 396 184 326 195 30 4-32 180
YZO-50-6 50 3.7 7.4 A 655 393 304 396 184 326 195 30 4-32 200
YZO-50-6A 50 3.7 7.4 B 610 385 326 415 184 326 195 30 4-32 225
YZO-75-6 75 5.5 11 B 746 414 380 494 122 410 215 36 6-38 390
YZO-100-6 100 7.5 17.12 B 748 470 414 516 124 440 240 36 6-38 520
YZO-120-6 120 8.5 19.76 B 794 470 414 516 124 440 240 36 6-38 550
YZO-140-6 140 9.5 21.7 B 920 520 510 575 140 480 265 38 8-38 640
YZO-160-6 160 11 23.5 B 970 520 510 575 140 480 265 38 8-38 700
YZO-180-6 180 13 27.8 B 998 570 510 610 140 520 290 40 8-45 845
YZO振动电机8极720转速电压380V明细表
型号 激振力(kn) 功率（kw) 电流 （A） 图号 主要结构尺寸 重量
L H A B C D h1 h N-M
YZO-50-8 50 3 8.05 B 780 412 330 460 125 380 210 35 6-38 330
YZO-75-8 75 5.5 15.14 B 985 470 450 530 140 440 240 36 6-38 595
YZO-100-8 100 7.5 17.8 B 985 520 510 570 140 480 265 38 8-38 630
YZO-140-8 140 9 21.2 B 998 520 510 575 140 480 265 38 8-45 780
YZO-160-8 160 11 25.8 B 1070 570 510 610 140 520 290 38 8-45 898
YZO-200-8 200 15 34.9 B 1115 610 510 610 140 520 305 38 8-45 995
注：本表中电压为380V、50HZ(电压不同时，订货时请说明)
可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动源。
河南共威YZO振动电机采用**纯铜线包：
众所周知,铝的价格要比铜的低很多,有些振动电机生产厂家为了降低成本便采用漆包铝线作为振动电机的绕组材料。很显然采用漆包铝钱会使振动电机出现很多问题：如果以铝代铜,为了要保持同等的效率,则需要放大定子槽形,增加导线的截面积,增加铁心长度,从而导致硅钢片的用量增加。由于铝的电阻率比铜高,铝线电机定子损耗将会有很大的增加,如过要保持振动电机的体积不变,则电机的效率势必会有所降低,温度也会增高,严重的会影响震动电机的使用寿命,严重损害客户的利益。
闭式振动电机（又称之为卧式振动电机、座式振动电机）其选型因素包括以下几点：
1、激振力的大小
2、功率的大小
3、转速（极数）
4、用在什么地方
5、地脚安装孔的尺寸
6、替换旧设备还是新设备需求
7、替换旧设备，之前用的是什么型号的
振动电机极数说明：
2极振动电机转速3000rpm 一般用在仓壁振动器上
4极振动电机转速1500rpm 一般用在给料机上
6极振动电机转速960rpm 一般用在振动筛上
8极振动电机转速750rpm 一般用在大型设备上
我公司生产的YZO振动电机的特点：
1、支持变频调整可以与变频器，电控箱配套使用工作。调整电控箱电流的大小可以调整电机的激振力。
2、适用于无防爆环境要求的任何粉尘条件下工作。
3、振动电机的底座接触面的工艺采用的是铣平，使电机与接触面更平整，使用时间更长久。
4、电机的引线采用的是**橡胶材质，绝缘性好，线芯采用的是裸铜线，导电性更好。
使用条件与适用范围
1.振动电机适用环境温度为-15—40℃。
2.海拔不超过1000米。
3.定子绕组的温升值（电阻法）不超过60℃。
4.轴承的温升（温度计法）不超过70℃。
5、绝缘等级：B 级耐热130度 ，F级耐热155度
注：YZO系列振动电机适用于无防爆要求的场所，是各种振动设备的通用振动源。
安装与调整
1.电机在吊装、搬运及安装时，切勿碰撞。
2.振动源安装面必须光滑、平整。
3.安装前应检查地脚螺栓孔与底座螺栓孔是否相符。
4.检查适用要求与铭牌数据是否相符。
5.新安装的电机或停用三个月以上的电机，使用前应检查绝缘电阻（380V时，不小于0.38MΩ;660V时，不小于0.66MΩ），若已受潮，则需进行干燥处理，干燥温度不大于120℃。
6.地脚螺栓采用8.8级高强度螺栓，并采用防松装置，以防螺栓松动，损坏电机。
7.接电源是引出电缆线不允许有弯折，并与振动体可靠固定。
8.电机应有可靠的接地。
9.若两台振动电机同时适用：
a.两台电机应反向旋转，
b.与筛体中心线对称，
c.电机轴线与筛体中心线平行。
10.安装完毕试运行2-4小时后需要紧固地脚螺栓一次，待一切正常后，方可使用。
11.使用中若激振力不能满足要求，可调激振力的大小，已达到**使用效果。
12.激振力的调整：
a.卸下两端的防护罩，
b.旋松两端外侧配重块上的螺栓，
c.同相位，同角度，调节两侧配重块与偏心块的夹角，夹角越大激振力越小，
d.旋紧螺栓，装回防护罩。
使用与维护
1.定期清理外壳灰尘，以改善散热条件，严禁用水冲洗。
2.本机运行初期，每天至少检查地脚螺栓并紧固一次，防止松动，否则会致使电流增大，损坏电机与螺栓。
3.为延长轴承寿命，轴承应保持良好的润滑状态。
a．每运行72小时，应通过油杯或打开端盖补充适量的润滑脂（润滑脂为二硫化钼复合锂基脂），当采用密封轴承时，电机不安装油杯。2级电机注油量为轴承空腔1/2；4、6级电机注油量为轴承空腔的2/3.
b.电机运行4-6个月小修一次，运行12个月大修一次。小修时清除机体上积尘、污垢、检查电机绕组绝缘电机、接头、地线、连接部位的紧固螺栓是否松动，及时清除隐患。大修时除进行必要的小修保养以外，需查看轴承的磨损程度及线圈绝缘状态，必要时应及时调换维修。
4.本机和普通电机设计不同，轴向适量串动和松动属正常，请勿随意改动零部件尺寸。
常见故障与处理方法
常见故障 可能造成故障的原因 处理方法
电源接通后电机不能启动 接线错误
负荷过重
防护罩碰伤，偏心块两端卡阻 检查线路是否缺相或短路
更换大一级容量或减轻负载
消除卡阻
声音异常 地脚螺栓松动
轴承缺油脂或损坏
机械摩擦 紧固螺栓
加脂或更换轴承
消除摩擦
温升过高 电源电压不符
轴承损坏、卡阻
定转子扫镗 调整电压
加脂或更换轴承
进行修理
外壳带电 接地不良
引出线绝缘磨损
绕组受潮 接好地线
进行修复
干燥处理
地脚断裂 地脚螺栓没有旋紧
安装平面不够平整 旋紧螺栓
重新加工安装平面
储存和运输
1.振动电机不得存放在露天或潮湿的地方。
2.在运输和储存过程中不准倒置或碰撞。
3.避免与酸、碱等腐蚀物质接触。
激振力的调整
振动电机每端轴外均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之前的夹角为0度，这时的激振力为振动电机的额定激振力F，不同夹角时激振力如表：
可调偏心块旋转角度 0° 60° 90° 120°
激振力 F 0.866F 0.707F 0.500F
要特别注意，调整激振力时，要将振动电机两端轴上的可调偏心块向同一个方向调整相同的角度。
订货须知：
订货时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者经双方协商后方可订货。可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动源。
服务承诺:买振动电机**到河南共威机械设备有限公司来! 您**的选择!
售前服务：为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员。
售中服务：陪您一起完成对设备的验收，协助拟订施工方案和详细流程。
售后服务：公司派技术人员到现场指导设备安装、调试现场及培训操作人员。
产品质量：易损件除外一年内质量保证。
