品牌:SHNK
型号:YB2-200L-4
安装方式:卧式
起订:1台
供应:1000台
型号 | YB2-200L-4 |
---|---|
安装方式 | 卧式 |
产品类型 | 三相异步电动机 |
产品认证 | iso9001 |
额定电压 | 380(V) |
额定功率 | 30 |
额定转速 | 1400(rpm) |
极数 | 4极 |
应用范围 | 机械设备 |
品牌 | SHNK |

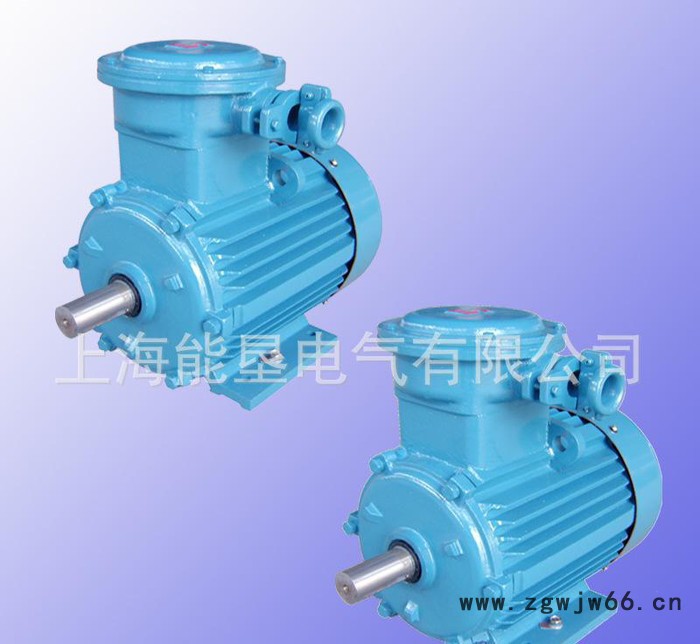

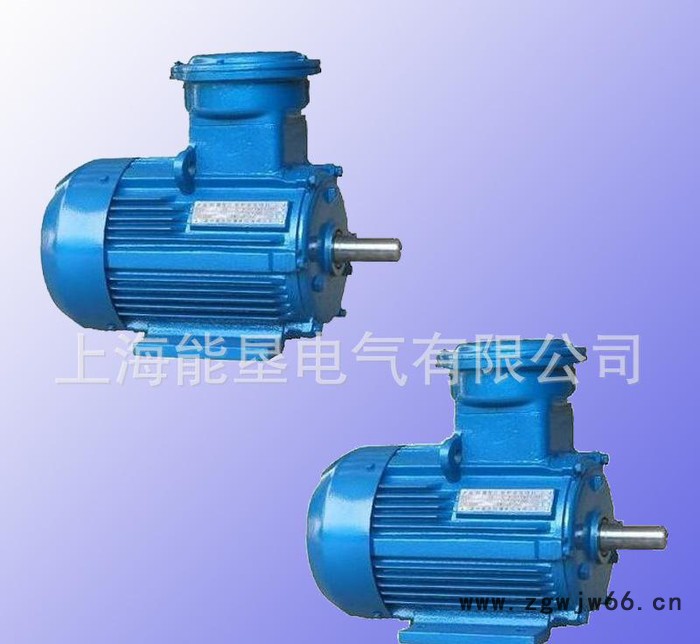

YB2系列隔爆型三相异步电动机是YB型的改进设计,隔爆性能符合GB3836.1、 GB3836.2 《爆炸性气体环境用电电气设备》的规定,它分为矿用隔爆型(I类)适合于用甲垸场合,如矿井下固定式设备(非采掘工作面)和工厂用隔爆型(II类,如石油化工等含有爆炸性混合物场合) 做为一般转动动力。
本系列电机标有防爆标志为Exdl Mb、ExdllA T4 Gb、ExdHB T4 Gb等,其代表意义如下:
常见爆炸性混合物分组合见下表:(表中的"组别"对应于电气设备的"类别")
组别T1T2T3T4
l | 甲烷、氨、醋酸 | 丁醇、醋酸酐 | 环乙烷 | |
llA | 乙烷、丙烷、丙酮、苯乙烯、苯、氯苯、甲苯、一氧化碳 | 丁烷、乙醇、丙烯、醋酸丁、醋酸戊、氯乙熥、醋酸乙、甲醇 | 戊烷、乙烷、庚烷、辛烷、癸烷、汽油 | 乙醚、乙酸 |
llB | 市用煤气、焦炉煤气 | 环氧乙烷、1.3—丁二烯、乙烯 | 二甲醚、硫化氢 | 乙基甲基醚、二乙醚、四氯乙烯 |
llC | 水煤气、氯 | 乙炔 |
选用电机时,应根据使用场所中爆炸性混合物的类别,确定电机类别。
YB2系列隔爆型三相异步电动机的电气性能同Y2系列。除具有效率高、温升低、噪间低、振动小等许多优点外,还具有结构先进,使用安全可靠等显著特点,YB2系列隔爆型电动机采用F级绝缘(温升按B级考核),外壳防护等级IP55,冷却方式为IC411,工作方式为SI连续工作制。
电动机使用条件:
环境空气温度:工厂使用最高温度40℃;煤矿井下使用不超过35℃海拔:≤1000m
电压:380V, 660V,380/660V, 660/1140V其他电压需另订协议频率:50Hz或(60Hz)
隔爆型其它系列产品展示
(其基本参数、电气性能指标等同YB2系列隔爆型三相异步电动机)
YB2系列隔爆型三相异步电动机技术数据
型号额定功率满 载 时堵转电流堵转转矩最大转矩(Kw)转速
(r/min)电流
IN(A)效率
η(%)功率因数
(cosφ)额定电流
Ist/IN额定转矩
Tst/TN额定转矩
Tmax/TN
同步转速 3000转/分(2P) | ||||||||
YB2-63M1-2 | 0.18 | 2720 | 0.53 | 65 | 0.8 | 5.5 | 2.2 | 2.2 |
YB2-63M2-2 | 0.25 | 0.69 | 68 | 0.81 | ||||
YB2-71M1-2 | 0.37 | 2740 | 0.99 | 70 | 0.81 | 6.1 | ||
YB2-71M2-2 | 0.55 | 1.40 | 73 | 0.82 | 2.3 | |||
YB2-80M1-2 | 0.75 | 2830 | 1.77 | 77.4 | 0.83 | |||
YB2-80M2-2 | 1.1 | 2.53 | 79.6 | 0.83 | 7.0 | |||
YB2-90S-2 | 1.5 | 2840 | 3.34 | 81.3 | 0.84 | |||
YB2-90L-2 | 2.2 | 4.73 | 83.2 | 0.85 | ||||
YB2-100L-2 | 3.0 | 2870 | 6.19 | 84.6 | 0.87 | 7.5 | ||
YB2-112M-2 | 4.0 | 2890 | 8.05 | 85.8 | 0.88 | |||
YB2-132S1-2 | 5.5 | 2900 | 10.9 | 87 | 0.88 | |||
YB2-132S2-2 | 7.5 | 14.7 | 88.1 | 0.88 | ||||
YB2-132M-2 | 9 | 17.6 | 88.1 | 0.88 | ||||
YB2-160M1-2 | 11 | 2930 | 21.0 | 89.4 | 0.89 | |||
YB2-160M2-2 | 15 | 28.4 | 90.3 | 0.89 | ||||
YB2-160L-2 | 18.5 | 34.4 | 90.9 | 0.9 | 2.0 | |||
YB2-180M-2 | 22 | 2940 | 40.7 | 91.3 | 0.9 | |||
YB2-20UL1-2 | 30 | 2950 | 55.1 | 92 | 0.9 | |||
YB2-200L2-2 | 37 | 67.5 | 92.5 | 0.9 | ||||
YB2-225M-2 | 45 | 2970 | 81.8 | 92.9 | 0.9 | |||
YB2-250M-2 | 55 | 99.6 | 93.2 | 0.9 | ||||
YB2-280S-2 | 75 | 135 | 93.8 | 0.9 | ||||
YB2-280M-2 | 90 | 160 | 94.1 | 0.91 | ||||
YB2-315S-2 | 110 | 2980 | 195 | 94.3 | 0.91 | 7.1 | 1.8 | 2.2 |
YB2-315M-2 | 132 | 233 | 94.6 | 0.91 | ||||
YB2-315L-2 | 160 | 279 | 94.8 | 0.92 | ||||
YB2-315L2-2 | 200 | 348 | 95 | 0.92 | ||||
YB2-355M1-2 | 220 | 382 | 95 | 0.92 | 1.7 | |||
YB2-355M2-2 | 250 | 435 | 95 | 0.92 | 1.6 | |||
YB2-355L1-2 | 280 | 487 | 95 | 0.92 | ||||
YB2-355L-2 | 315 | 548 | 95 | 0.92 |
