国标-力矩电机式低压电缆卷筒/电缆卷子**电话13563811184

价格：￥3600.00/台
品牌：山东巨能起重机械制造有限公司
加工定制：是
材质：咨询客服
起订：1台
供应：56564600台

加工定制	是
材质	咨询客服
尺寸	按客户需求
重量	840kg
适用范围	工业
配件适用对象	起重机
品牌	巨能
型号	JCD

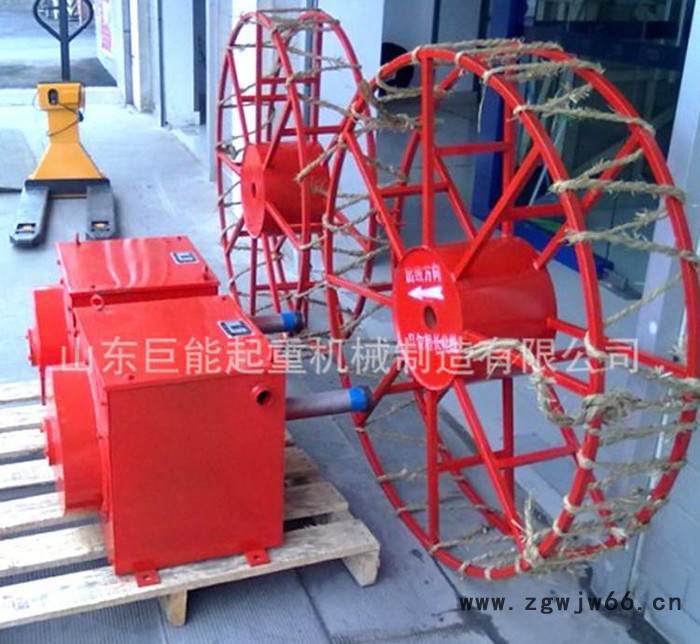

力矩电机式低压电缆卷筒

力矩电机式低压电器图

１、M１为运行设备行走电机；

２、KM１、KM２为正、反转接触器；

３、KM１－１、KM２－１为常开触头；



力矩电机式低压示意图

力矩电机低压电缆卷筒外形尺寸表:



外型序号	A	B	C	D1	D2	d	E	F	H	I	K	W	质量kg
1	665	575	720	1000	1800	26	750	1450	900	80	60	180	830
2	665	575	720	1000	2000	26	750	1450	900	80	60	180	840
3	665	575	720	1000	2200	26	750	1450	900	80	60	180	860
4	665	575	720	1200	2500	26	750	1490	900	80	60	220	930
5	665	575	720	1300	2800	26	750	1490	900	80	60	220	980
6	665	575	720	1500	3200	26	750	1490	900	80	60	220	1000



力矩低压电机主要技术参数表：



电缆型号	允许电流A		50m系列	外型序号	100m系列	外型序号	150m系列	外型序号	200m系列	外型序号
	连续	一分开一分关
YC3×25+1×10	90	125			JDD90-100-4	3	JDD90-150-4	4	JDD90-200-4	4
YC3×35+1×10	110	150			JDD110-100-4		JDD110-150-4		JDD110-200-4
YC3×50+1×16	140	180	JDD140-50-4	1	JDD140-100-4	3	JDD140-150-4	4	JDD140-200-4	5
YC3×70+1×25	180	220	JDD180-50-4		JDD180-100-4		JDD180-150-4		JDD180-200-4
YC3×95+1×35	210	270	JDD210-50-4	2	JDD210-100-4	4	JDD210-150-4	5	JDD210-200-4	6
