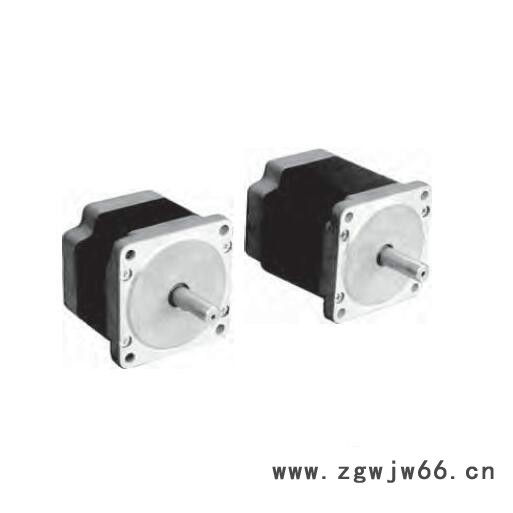

国产 moons步进电机，23HS2420-01 ，23HS0602-02，moos鸣志直流交流步进电机图1国产 moons步进电机，23HS2420-01 ，23HS0602-02，moos鸣志直流交流步进电机图2国产 moons步进电机，23HS2420-01 ，23HS0602-02，moos鸣志直流交流步进电机图3

国产 moons步进电机，23HS2420-01 ，23HS0602-02，moos鸣志直流交流步进电机

2021-12-16 23:008260已售
价格：￥400.00/副
品牌：motus
产地：上海
产品类型：交直流两用电动机
起订：1副
供应：10000副
产地 上海
产品类型 交直流两用电动机
产品认证 IOS9001
额定电流 3
额定电压 48V
额定转矩 2
额定转速 3000
极数 2极
品牌 国产
型号 23HS2420-01
加工定制 是

上海鸣志moons步进电机是一种直接将电脉冲转化为机械运动的机电装置，通过控制施加在电机线圈上的电脉冲顺序、频率和数量，可以实现对步进电机的转向、速度和旋转角度的控制。在不借助带位置感应的闭环反馈控制系统的情况下、使用步进电机与其配套的驱动器共同组成的控制简便、低成本的开环控制系统，就可以实现精确的位置和速度控制。

由于其机械设计的特性, 混合式步进电机可以实现非常精确的0.9°小增量步距运动, 与微步进驱动器配合使用, 更可以实现成更小的细分步距角度。尤其在低转速的条件下, 能提供更高精度的位置控制和高扭矩, 高加速/急停及锁定的功能。配合以直线运动执行机构或齿轮箱装置, 更可以实现更加复杂、精密的线性运动控制要求

上海鸣志步进电机

MOON’S 两相混合式步进电机
14HA系列0.9? 14HA0001N 23HS系列1.8? 23HS0402-02 34HD系列1.8? 34HD0401
14HA0004N 23HS0403-02 34HD0402
14HA0005N 23HS0404-01 34HD0403
14HA0006N 23HS0406 34HD0404
17HA系列0.9? 17HA0403-44N 23HS0411 34HD1401
17HA4401-05N 23HS0412 34HD1402
17HA4402-16N 23HS0413 34HD1403
17HA7402-06 23HS1407 34HD1404
17HA0601N 23HS1408 34HD2401
17HA4605N 23HS2403 34HD2402
17HA4606N 23HS2409-01 34HD2403
17HA7602 23HS2416-03 34HD0601
11HS系列1.8? 11HS1005 23HS2420-01 34HD0602
11HS1006 23HS2428 34HD0603
11HS1007 23HS2434 34HD1601
11HS1008 23HS2438 34HD1602
11HS3005 23HS2443 34HD1603
11HS5005 23HS3409 34HD2601
11HS5007 23HS3431-02 34HD2602
11HS5008 23HS3432-02 八线电机 34HD0801
11HS5009 23HS3434 34HD1801
11HS1003 23HS3442 34HD2801
11HS1009 23HS3443 34HY系列1.8? 34HY0809
11HS1010 23HS4401-09 34HY0810
11HS3002-01 23HS4402 34HY1801-10
11HS5002-01 23HS4404 34HY1803
11HS5003 23HS5402-08 34HY2801
11HS5010 23HS5408 34HY2802
14HY系列1.8? 14HY5010 23HS0603 17HE系列3.6? 17HE1401-01
14HY8002 23HS0605 17HE1402-01
14HY5011 23HS0609 17HE1403-01
14HY8001 23HS0611 17HE1603-02
16HS系列1.8? 16HS4401N 23HS1602 17HE1604-01
16HS4601N 23HS1604 17HE1606-02
16HY系列1.8? 16HY0016 23HS1605 10HF系列3.75? 10HF7402-02
16HY1005-04 23HS1606 10HF7602-03
16HY7010 23HS2602-03
16HY0017 23HS2603-06 永磁式步进电机 20P020L
16HY1006 23HS2611-03 20P020L
16HY7006-06 23HS2619 20P020L
17HD系列1.8? 17HD0013 23HS3604-02 25P024S
17HD1004-01 23HS3605-06 25P048S
17HD3005-10 23HS3606-04 25P024L
17HD5003-10 23HS3607-01 25P048L
17HDN系列1.8? 17HD2011N 23HS5604 35P024S
17HD2015N 23HM系列1.8? 23HM0401-01 35P048S
17HD2018N 23HM0402-01 35P096S
17HD2022N 23HM1402-01 35P024L
17HD2023N 23HM1403-01 35P048L
17HD2024N 23HM2403-01 35P096L
17HD2025N 23HM2404-01 42P024S
17HD2026N 23HM4401-01 42P048S
17HD2027N 23HM4402-01 42P096S
17HD2028N 23HY系列1.8? 23HY0407-01 42P100S
17HD4005-01N 23HY0414 42P024L
17HD4022-01N 23HY1411 42P048L
17HD4024N 23HY1413-01 42P096L
17HD4025N 23HY2416 42P100L
17HD4026N 23HY2417 55P048L
17HD4027N 23HY0601 55P096L
17HD6012N 23HY0602 55P100L
17HD6016N 23HY1602 55P200L
17HD6017N 23HY1615-08 25L024L
17HD6018N 23HY2602 25L048L
17HD6019N 23HY2609 25L024L
17HD6020N 24HS系列1.8? 24HS1402N 25L048L
17HD6021N 24HS1403N 35L024S
17HDB001N 24HS1404N 35L048S
17HDB002N 24HS2401-03N 35L196S
17HD2032N 24HS2402N 42L048L
17HD2033N 24HS2404N 42L096L
17HD4028N 24HS3401N 齿轮箱电机
17HD4029N 24HS3403N 491系列 SM13CW_491
17HD4030N 24HS5401N SM15CW_491
17HD4031N 24HS5402N SM20CW_491
17HD4032N 24HS5403N 115系列 73YJ1001-01
17HD4033N 24HS1601N 73YJ1001-02
17HD4033N 24HS1603N 73YJ1001-03
17HD6022N 24HS1604N 73YJ1001-04
17HD6023N 24HS2601N 73YJ1001-05
17HD6024N 24HS2602N 73YJ1001-07
17HD6025N 24HS2607N 73YJ1001-09
17HD6026N 24HS3601N 73YJ1001-012
17HDB003N 24HS5601N 226系列 ZGC_266
17HDB004N 24HS5602N 273系列 273-A%
24HS5604N 273-B%
273-C%
42G048S系列 42G048S6-12001
直线电机 蜗杆电机 三相混合式电机 42G048S6-32501
17HD007-35 24HC系列1.2? 24HC2301 35G048S系列 35G048S0-07601
17HD2405-20N 24HC3301 3通阀系列 GM0169R307SC-01
17HD4001-15N 24HC4301
直线运动电机 16HY7001-52 34HC系列1.2? 34HC0301
11HS1002-04 34HC1301
34HC2301

基本参数 详细资料
步距角度：1.8°
机座尺寸：NEMA 23 (56 x 56mm)
主要特性：大力矩、高精度、运行平稳
.........................................................................................................
混合式步进电机命名规则
标准出轴样式
接口样式对照表
标准引线样式
接线图与通电顺序
.........................................................................................................
电机型号 电机长度
(mm) 		静力矩
(mNm) 		额定电流
(A) 		驱动架构 2D 图纸 3D 模型

23HS0411 41.0 390.0 2.0 双极性
23HS0412 41.0 480.0 0.7 双极性
23HS0403-02 41.0 500.0 1.3 双极性
23HS0413 41.0 500.0 1.0 双极性
23HS0406 41.0 500.0 1.5 双极性
23HS0402-02 41.0 500.0 2.1 双极性
23HS0404-01 41.0 500.0 2.5 双极性
23HS4401-09 45.0 700.0 2.4 双极性
23HS4404 45.0 750.0 2.1 双极性
23HS4402 45.0 700.0 3.0 双极性
23HS1407 50.0 850.0 1.5 双极性
23HS1408 50.0 850.0 2.0 双极性
23HS2409-01 54.0 1000.0 3.0 双极性
23HS2420 54.0 900.0 1.8 双极性
23HS2434 54.0 1000.0 0.7 双极性
23HS2438 54.0 1100.0 1.15 双极性
23HS2443 54.0 1000.0 1.5 双极性
23HS2403 54.0 1100.0 2.0 双极性
23HS2420-01 54.0 900.0 1.8 双极性
23HS2428 54.0 900.0 2.8 双极性
23HS2416-03 54.0 1000.0 2.6 双极性
23HS3409 76.0 1650.0 3.0 双极性
23HS3442 76.0 1500.0 1.0 双极性
23HS3434 76.0 1650.0 1.4 双极性
23HS3432-02 76.0 1650.0 2.1 双极性
23HS3443 76.0 1650.0 0.7 双极性
23HS3431-02 76.0 1650.0 2.8 双极性
23HS5402-08 111.0 2700.0 6.0 双极性
23HS5408 111.0 2700.0 3.0 双极性
23HS0605 41.0 400.0 1.0 单极性
23HS0602-02 41.0 390.0 1.0 单极性
23HS0611 41.0 380.0 1.5 单极性
23HS0603 41.0 400.0 2.0 单极性
23HS0609 41.0 380.0 3.0 单极性
23HS1604 50.0 680.0 1.0 单极性
23HS1605 50.0 660.0 1.5 单极性
23HS1602 50.0 700.0 2.1 单极性
23HS1606 50.0 700.0 2.7 单极性
23HS2611-03 54.0 850.0 1.0 单极性
23HS2619 54.0 800.0 1.5 单极性
23HS2603-06 54.0 800.0 2.0 单极性
23HS2602-03 54.0 800.0 3.0 单极性
23HS3607-01 76.0 1200.0 1.0 单极性
23HS3604-02 76.0 1300.0 1.5 单极性
23HS3605-06 76.0 1200.0 2.0 单极性
23HS3606-04 76.0 1200.0 3.0 单极性
