品牌：长祥
额定电压：380（V）
应用范围：电动葫芦
起订：1个
供应：126个
| 额定电压 | 380（V） |
|---|---|
| 应用范围 | 电动葫芦 |
| 产品类型 | 三相异步电动机 |
| 产品认证 | CCC |
| 额定功率 | 7.5KW |
| 额定转速 | 1380（rpm） |
| 极数 | 4极 |
| 品牌 | 长祥 |
| 型号 | ZD1 41-4 |

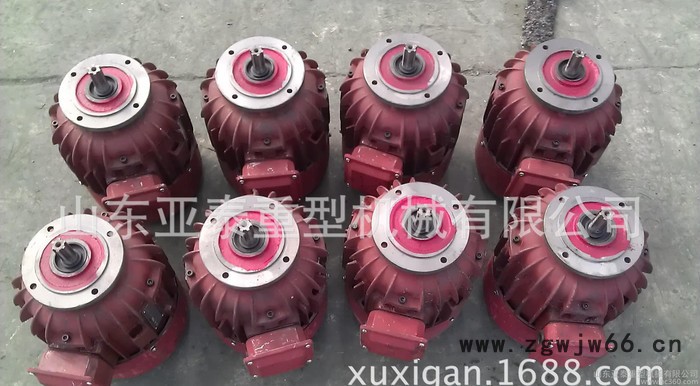

ZD系列锥形转子制动三相异步电动机
一.产品概述
ZD型锥形转子三相异步电动机是电动葫芦的起升电机，本系列电动机不附加任何电磁设备，具有自动刹车功能，即在切断电源时，依靠转子上压力弹簧产生摩擦力矩制动可使电机在短时间内停止转动。该电机起动力矩大、制动可靠，可频繁起动。2007年8月通过ISO9001国际质量体系认证。
各部零件均经精密加工和检验，制动部分保证在满载情况下迅速刹住，停止转动，并能频繁的起动和运转。
本系列电动机适用于快速制动与需要频繁制动的场合，加电动葫芦，电动小车及大车运行机构，仓库自动化及军训打靶设施等。本系列电动机也适用于要求起动力矩较大及制动力矩较大的驱动装置，如电动葫芦、电动小车及大车运行机构，也适用于起重运输机械、机床、生产流水线和其他要求迅速制动的场合中使用。
二.结构
本系列电动机为自冷式，前端盖有连接法兰。
定子：定子铁心嵌完线以后，漆浸前进行冲击耐压试验一分钟，经浸漆烘干后成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
电动机的绝缘等级B级。
转子：采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，运转平稳，振动小。

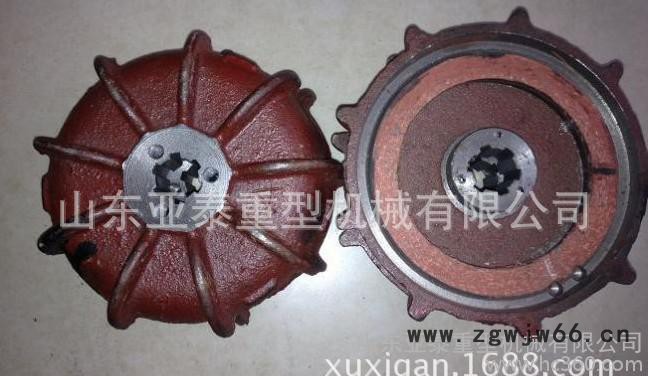

风扇制动轮及风扇罩：除0.2～0.8KW电机风扇制动轮采用铸铁件和铸铝件两种材料外，其它品种电机均采用ZL203（GB1173-84）铝合金制成，并配有石棉橡胶制动环。风扇罩由08F钢板拉伸后冲孔制成，风路畅通，外形美观，刚性好。
三.制动原理
在电源接通时，转子轴向磁拉力克服弹簧力推开制动轮，电机旋转。切断电源、转子在弹簧力的作用下复位，制动环对电机制动而停止运行。
四.ZD系列产品平面图
主要性能参数及安装尺寸
五.ZD系列安装尺寸及相关参数
六.保养
电动机应周期性地保养与维护,发现故障及时处理,一般每月进行一次小保养,每年进行一次大保养
1.小保养项目
a清洗电动机尘垢.测量绝缘电阻
b检查并清擦电动机接线端子
c检查各固定螺栓和接地线是否牢固
d检查轴承的运行声音及润滑情况
e检查并清擦起动装置及其绝缘端子
2.大保养项目
a全部小保养项目
b电动机内部清理和检查，清整定子绕组达到整齐.无油垢.不裸铜.无匝间短路.相间短路接地等检查，转子端环，铝条，检修定，转子铁心遥
3.运输与储存
a电动机在运输过程中，禁止翻滚.雨淋.暴晒
b电动机应贮存在清洁干燥.无酸或其它无腐蚀性气体的库房内，避免周围环境温度急剧变化
c电动机贮存时不宜堆积太高，以免损坏下层电动机包装
七.开箱及检查
1.开箱前检查
a包装箱上产品名称及规格型号是否符合要求
b包装箱是否完整无损，有无被启封迹象，有无受潮迹象
2.开箱检查
a按随机文件目录查对随机文件是否齐全,正确
b清除电机轴伸处的防锈涂层
c核对电机铭牌数据
d检查电动机在运输过程中有无变形或损坏.紧固件有无松动或脱落
e用500 伏兆欧表测量绝缘电阻.其值冷态时不应小于20兆欧,否则,应对定子绕组进行干燥处理
ZD1系列电机为锥形转子三相异步电动机，带有自动刹车装置，具有起动转矩大、制动可靠、结构紧凑、工作平稳、体积小、重量轻以及使用安全、维护方便等特点。本系列电机常用于起重运输机械行业，特殊的机械设备要求能迅速制动、频繁起动、正反交替运行的场所。 不适用于有易燃易爆及有熔化金属、有爆炸危险、酸碱类蒸汽的工作环境。本系列电机型号有：ZDY、ZD1、ZDR、ZDW、ZDX、ZDS1（ZDM1和ZD1）电机组，功率：0.2kW-24kW;0.5T-16T,防护等级IP44、IP54。
主要技术参数
型号项目 | 额定 功率 kW | 额定 电流 A | 额定 转速 r/min | 起动 转矩 | 起动 电流 A | 效率 % | 功率因素 cosφ | 磁拉力 kg | 制动力矩 N·m |
额定 转矩 | |||||||||
ZD112-4 | 0.4 | 1.25 | 1380 | 2 | 7 | 67 | 0.72 | 15 | 4.41 |
ZD121-4 | 0.8 | 2.4 | 1380 | 2.5 | 13 | 70 | 0.72 | 24 | 8.34 |
ZD122-4 | 1.5 | 4.3 | 1380 | 2.5 | 24 | 72 | 0.74 | 36 | 16.67 |
ZD131-4 | 3.0 | 7.6 | 1380 | 2.7 | 42 | 79 | 0.77 | 74 | 34.32 |
ZD132-4 | 4.5 | 11 | 1380 | 2.7 | 60 | 78 | 0.80 | 98 | 49.03 |
ZD141-4 | 7.5 | 18 | 1400 | 3 | 100 | 79 | 0.80 | 153 | 83.3 |
ZD151-4 | 13 | 30 | 1400 | 3 | 165 | 80 | 0.82 | 198 | 147.10 |
ZD152-4 | 18.5 | 42 | 1400 | 3 | 229 | 82 | 0.82 |
| 252 |
ZDX 62-6 | 18.5 | 43 | 960 | 2.8 | 202 | 84 | 0.83 |
| 390 |
ZDX62-4 | 24 | 55 | 1400 | 2.8 | 300 | 83 | 0.82 |
| 390 |
ZDX型锥形转子制动三相异步电动机
ZDX型锥形转子制动三相异步电动机产品详细说明
适用范围：
ZDX型锥形转子制动三相异步电动机是电动葫芦的起升电动机，用于要求起转矩较大及制动力矩较大的场合中。
外型及安装尺寸
型号/尺寸 | 功率 | D1 | D2 | D3 | D4 | D5 | D6 | L | L1 | L2 | L3 | d | P |
ZDX51-4 | 11 | 11 | ∮455h9 | ∮415 | ∮95h6 | ∮425 | - | 647 | 435 | 172 | 40 | ∮17 | 10D-40f9*32b15*5d11 |
ZDX62-6 | 18.5 | 18.5 | ∮550 | ∮500 | - | ∮460 | - | 741 | 459 | 200 | 55 | ∮19 | 10D-52f9*42b15*6d11 |
生产研发
山东亚泰重型机械有限公司创建于2007年 ，地处山东省起重工业园区，企业投入资本金858万元，为股份制企业，公司占地20000平方米，建筑面积8500平方米。2008年销售收入2068万元，实现利税250万元；2009年销售收入3018万元 ，实现利税249万元，现公司拥有冲压、嵌线、金工、装配等六大车间，各类专业技术人员占全厂人数的35%，目前设备在国内同行业属较领先地位。
山东亚泰重型机械有限公司产品质量性能稳定 、技术先进，性能和价格比等方面，都优于同行业厂家。
山东亚泰重型机械有限公司主要产品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重机械配套用电机及隔爆型锥形电机；YEZ、YEZW、YEZS系列建设机械配套用电机；YZR2系列起重冶金电机，YZZ系列升降机专用电磁制动电机，YDE系列软启动电机。可为用户单独设计多种规格型号的“非标”电机。
经过近几年的产品市场投放和客户反馈调查 ，我公司的ZD 、BZD 、MD、BZDS四大系列产品 ，质量主要优点 ：功率大 、噪音低、性能稳定、售后服务配套条件好！特别是我公司的主导产品：“BZD隔爆型锥形电动机，其组成隔爆外壳件 ，均按GB3836.2的规定，做水压测验，以保证承受最大的内部爆炸压力；转子铸铝，定子绕线均采用QZY聚酯胺高强度漆包线 ，F级绝缘，电机内部火焰不会通过隔爆外壳面，而引起外界爆炸性混合物发生爆炸。增强了工矿作业使用的绝对安全系数 。
市场，是优胜劣汰的经济，质量是企业的命脉，向市场要钱，让质量说话，为进一步提高我公司产品质量和信誉，真正为用户负责，保证质量全面达到技术标准，最近公司又作了如下调整，进一步加强质检部、仓库和车间质检员的配合，使其对工作各尽其责，对所有外购件和自制半成品等严格检验控制，按技术要求办事，对任何人，公平对待，不徇私情；对成、次、废品严格分仓管理，质量有问题的产品，坚决不让出厂；不合格材料，不准入库。装配车间，设有微机管理质量监控系统，专人逐件检查，使产品电流，电压及各种待测参数，都控制在最优状态！市场就是战场，我公司几年来，严格按市场发展规律，执行同样质量比价格，同样价格比质量，同质同价比服务的原则，诚信为本，以质取胜，在客户中树立了良好的企业形象！
“奉献一流产品，提供满意服务”是公司的经营方针。亚泰人将通过不断进取和努力，把公司建成为“服务水平一流、管理水平一流、社会效益一流、经济效益一流的现代化企业。
相关产品介绍
BZD隔爆型锥形转子制动三相异步电动机
YDE系列实心转子制动三相异步电动机
YEZS系列建筑起重机械用锥形转子制动三相异步电动机
YEZ系列锥形转子电动机
YZR2系列起重及冶金用绕线转子三相异步电动机
YZZ系列电磁制动三相异步电动机
ZDR系列锥形绕线转子三相异步电动机
ZDS1型双电机组(子母式)锥形转子制动三相异步电动机
ZDY系列锥形转子三相异步电动机
ZD系列锥形转子三相异步电动机
厂区一角
售后服务
安装与调整
电动机采取凸缘安装方式。前端盖上四孔作为安装用孔．前端盖的外圆及端面B作为定位面。前端盖C面上60000型轴承系与电动葫芦卷筒配合用．对于一般场合可以不要。
机座接线盒上四螺孔电动葫芦断火限位器用，对一般场合可以不用。为了保证电动机可靠工作．制动装置需调整得当，转子轴向移动量1.5mm右．不宜小于1mm．过小的移动量往往会使制动环与后端盖不能完全脱离．造成相互的摩擦．增加损耗并引起发热，严重时会烧坏绕组使电机停转；另一方面移动量也不宜过大．以防冲击力太大而损坏制动环．且使制动不良。
具体调整移动量的方法如下：卸下锁紧螺母上的圆柱头六角螺钉．用板手旋锁紧螺母．每次旋转12孔的角度，装上六角螺钉测试制动情况．反复调整直至制动符舍要求为止．(如电动机装于电动葫芦时．则可用电动葫芦起吊重物的下滑量为依据逐一整来确定制动情况的好坏)对13KW、18.5Kw电动机顺时针旋转锁紧螺母是增大移动量，这时弹簧压力减小．制动力矩也相应减小，反之逆时针旋转锁紧螺母时移动量减小．弹簧压力增大．制动力矩相应增大。
维护保养
1、不能随意拆卸某一部件(如制动轮、风扇罩)后开机试车。开机前必须装配完整，安装可靠。
2、制动环为易损件。当发现正常的制动调整方式不能见效时．就应检查制动环是否完好，如有损坏则应及时更换。
3、电机应定期拆下维护．对轴承进行清洗并加入适量润滑脂。
电动机拆卸顺序如下：首先整机从配套主机上拆卸下来．然后按：风扇罩(端罩)一一锁紧螺母一一风扇制动轮一一前端盖(l3KW、18.5KW为后端盖)一一转子装配一一后端盖(13Kw、18.5KW为前端盖)的顺序拆卸，切不可任意乱拆。
质量保证
凡本公司产品售出时完全符合其所公布的各项规定，只要正确地安装．都可以正常地使用。在用户遵守本公司提供的安装 、使用、维护及储存的条件下．产品的质量保证期为产品在用户妥善保管和合理安装正确使用情况下．自使用日算起12个月或自发货日算起为24个月应能正常工作 ，如确因产品质量制造不良而不能正常使用时，本公司将对售出产品无偿进行修理或更换。
上述的保证范围，井未包含因用户使用不当，维修、保养不足、操作环境规格的忽略用户自行改变产品而造成的故障,也不包含易损件的更换。
