品牌：宏瑞耐材
材质：铝
产地：河南
起订：1吨
供应：1000吨
发货：7天内
| 材质 | 铝 |
|---|---|
| 产地 | 河南 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 抗压强度 | 50.0 |
| 类别 | 窑炉工业窑炉用保温材料 |
| 类型 | 粘土质耐火砖 |
| 形态 | 块状 |
| 形状 | 块状 |
| 种类 | 耐火砖 |
| 芯材 | 铝矾土 |
| 分类 | 硅铝系耐火砖 |
| 耐火温度 | 1200-1400℃ |
| 品牌 | 宏瑞 |
| 型号 | 定制 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

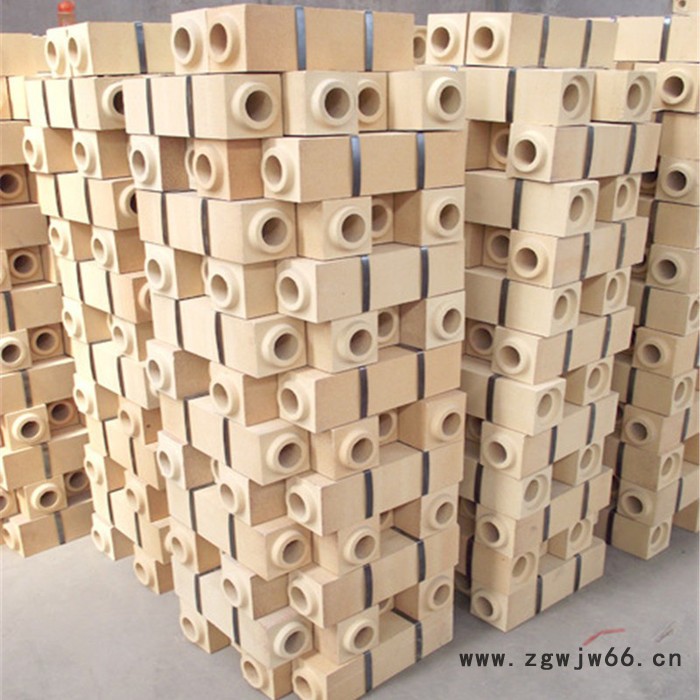

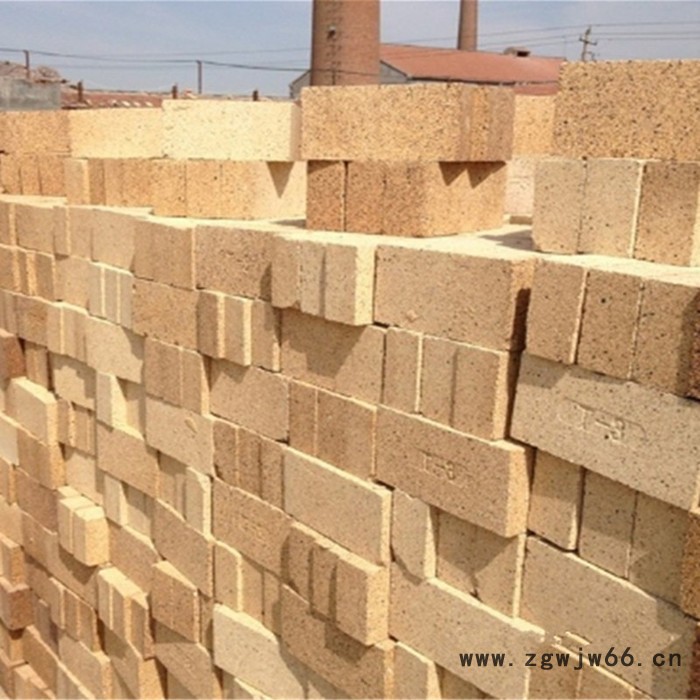

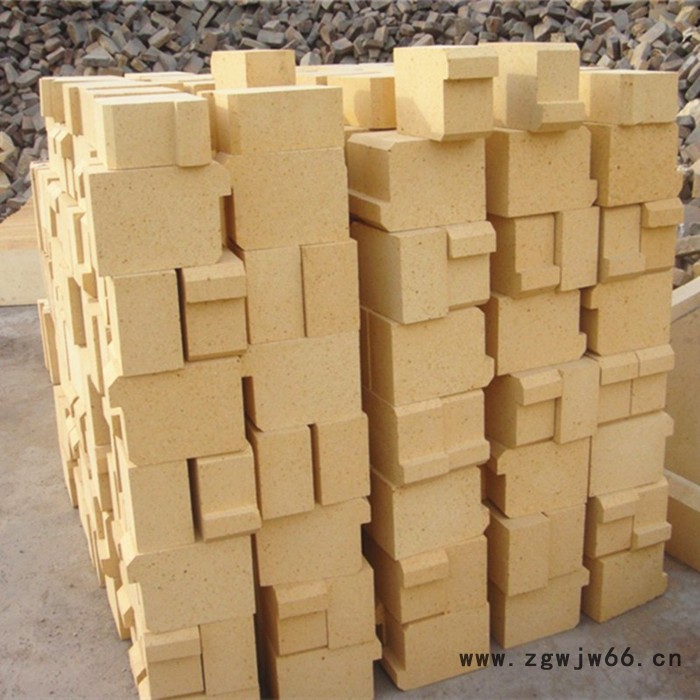

1.产品说明：粘土砖是指Al2O3含量为30%~40%硅酸铝材料的粘土质制品。粘土砖是用50%的软质粘土和50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，在1300~1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石（Al2O3·2SiO2·2H2O）和6%~7%的杂质（钾、钠、钙、钛、铁的氧化物）。粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石（3Al2O3·2SiO2）结晶的过程。
粘土砖中的SiO2和Al2O3在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶周围。粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，粘土砖的热性能好，耐急冷急热。粘土砖的耐火度与硅砖不相上下，高达1690~1730℃，
在0~1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%~0.7%，只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀**大值开始收缩。
2.产品特点及用途：粘土质耐火材料原料丰富，加工简便,价格低廉,因此比其他任何耐火材料使用得更为广泛：用于高炉、热风炉、化铁炉、盛钢桶及浇钢系统和均热炉,加热炉,有色金属熔炼炉，硅酸盐工业和化学工业用窑炉以及所有热工设备的烟囱和烟道等。
3.产品理化指标：
| 粘土砖 | |||||||
| N-1 | N-2a | N-2b | N-3a | N-3b | ||||
| 耐火度 ℃ 不低于 | 1750 | 1730 | 1730 | 1710 | 1710 | |||
| 0.2MPa荷重软化开始温度℃ | 1400 | 1350 |
| 1320 |
| |||
| 重烧线变化 PLC % | 1400℃×2h |
|
|
|
|
| ||
| 1350℃×2h | +0.1 | +0.1 | +0.2 |
|
| |||
| 显气孔率 % AP 不大于 | 22 | 24 | 26 | 24 | 26 | |||
| 常温耐压强度 CCS MPa 不小于 | 30.0 | 25.0 | 20.0 | 20.0 | 15.0 | |||
