品牌:豪特曼、富信成
品牌:牧野
型号:CNJ2
起订:1台
供应:100台
品牌 | 牧野 |
---|---|
型号 | CNJ2 |
类型 | 工具磨床 |
控制形式 | 人工 |
产品类型 | 全新 |
外形尺寸 | 2900*2910*2200mm |
加工精度 | 高精度 |
砂轮转速 | 8000rpm |
最大磨削尺寸 | 250mm |
产地 | 日本 |
适用行业 | 专用 |
安装形式 | 落地式 |
售后服务 | 整机一年质保,终身维修,配件更换,厂机返修 |
是否库存 | 否 |
重量 | 2510kg |
适用范围 | 刀具 |
布局形式 | 卧式 |
作用对象 | 工具 |
富信成集团创立于2000年,专业从事磨床与车床设备的研发与制造。由于引进日本和台湾精湛制造技术,生产效率高,使得本公司成为机床界后起之秀。目前本公司生产的高精密无心磨床(CNC)、高精密内外圆磨床(CNC)、高精密万能工具磨床、高精密内外径研磨机(CNC)、高精密平面磨床(CNC)、高精密数控倒角磨床、高精密断差磨床、高精密复合磨床、高精密螺纹磨床、高精密数控车床等产品,品质已居同行最佳之林,致力打造中国机床制造业第一品牌。富信成身为基础工业,兢兢业业为业界以最理想的价格提供最精良的机械加工设备,帮助其提升整体业界品质,让中国的机械设备,模具零件,机械加工业得以超越发展。
经过十余载的发展,我公司已在浙江和广东建立两大生产装备基地,形成富信成和豪特曼两大品牌,在北京成立全国直销中心,在天津、沈阳、大连、青岛、郑州、西安、宁波、常州等16个城市建有商务中心,实现本地化服务。并与湖南株硬集团、大洋电机、华晨宝马、长春一汽、爱普生集团、比亚迪汽车、富士康集团、四川航天、河南航天、中航211厂、中航158、黄河旋风、大显集团、盘起工业、北方工具、远东集团、渤海活塞、昊志机电、福田汽车、上海微创等全国近5000家知名企业进行了合作,并受到了广大客户的好评。

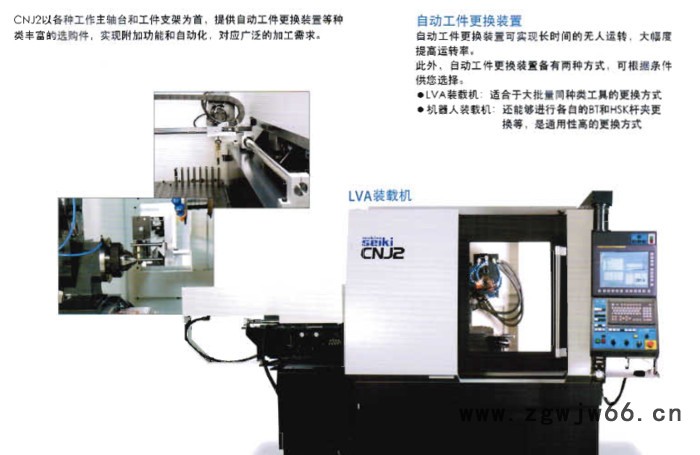

1、 CNJ2 型 牧野数控刀具磨床/高精度小巧型 牧野刀具磨床 参数

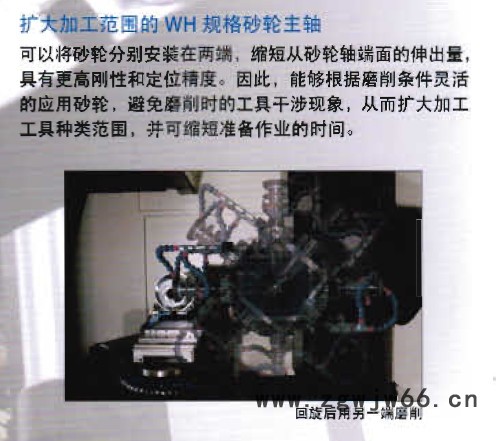

| 单端锥柄砂轮轴 H规格砂轮轴 | 双端锥砂轮轴 WH规格砂轮轴 |
| |||||
可磨 削的 工具 尺寸 | 工具柄径 | MAX 50.8mm |
| |||||
工具直径 | MAX.Φ250mm |
| ||||||
工具长 | MAX 450mm |
| ||||||
工具刃长 | MAX 200mm |
| ||||||
刃数 | ∞ |
| ||||||
扭转角度 | 向右扭转0-45° |
| ||||||

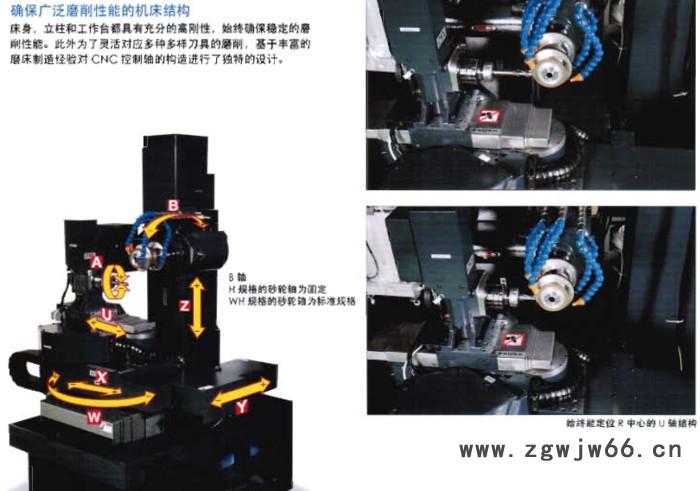

运 动 范 围 | X轴(工作台面左右直动) | CNC 300mm |
| |||||
Y轴(工作台面前后直动) | CNC 300mm |
| ||||||
Z轴(砂轮头上下直动) | CNC 290mm |
| ||||||
U轴(工作主轴台前后直动) | CNC 200mm |
| ||||||
A轴(工作主轴旋转) | CNC 360°翻转 |
| ||||||
W轴(工作主轴台水平回旋) | CNC +20~-190° |
| ||||||
B轴(砂轮头垂直回旋) | 固定 | CNC+30~―210° |
| |||||
CNC 控 制 系 统 | CNC系统 | Makino Seiki FANUC F |
| |||||
X,Y,Z | 1~22000mm/min |
| ||||||
A | 1~15000°/min(特殊1~144000°/min) |
| ||||||
U | 1~5000mm/min |
| ||||||
W | 17500°/min |
| ||||||
B | --- | 1~10000°/min |
| |||||
X,Y,Z最小设定单位 | 0.0001mm |
| ||||||
A,W,B最小设定单位 | 0.0001° |
| ||||||
砂 轮 头 | 砂轮轴端形式 | HSK-A50单端自动夹持 | HSK-C50双端手动夹持 | |||||
砥石轴最大出力 | 22.0KW | 7.5KW |
| |||||
砂轮轴旋转速度 | 2000~8000min |
| ||||||
使用砂轮尺寸(外径*孔径) | MAX Φ150*31.75mm |
| ||||||

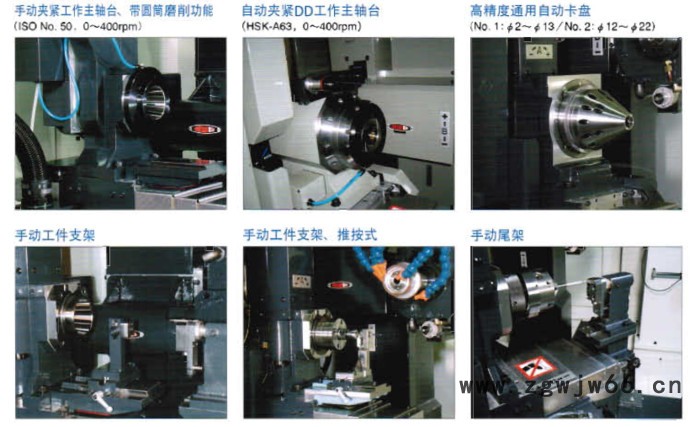

工作 主轴台 | 工作主轴端形式 | ISO NO.50 |
| |||||
工作主轴贯通孔 | Φ44mm |
| ||||||
动力源(标准) | 电源容量 | 30.9KVA | 23.3KVA |
| ||||
气压源所需压力 | 0.5MPA |
| ||||||
气压源容量 | 0.35Nm3/min |
| ||||||
机床 尺寸 | 机床尺寸(长*宽*高) | 2900*2910*2200mm |
| |||||
工作主轴中心线高度 | 1330mm |
| ||||||
机床主体重量 | 2510kg |
| ||||||
四、技术培训及服务:
1、卖方设备到达买方并作终结验收合格一年内为保固期,正常使用情况下损坏免费保修(人工和零件均为免费),保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训: 磨床正常调试,砂轮更换,液压油路保养,油封布司更换,电器组件的正常维护,磨床操作安全规范,磨床操作基本知识,磨床基本故障判断等 。
3、买方需要提前安排磨床操作人员,培训时间为1个工作天,由于买方操作人员问题而造成设备无法交接和培训,责任由买方承担。如果买方要求延长培训时间,将根据买方培训收费标准收取相关费用。
4、卖方技术人员的培训期间,买方免费提供午餐,其它食宿费用由卖方自行承担。
5、对于设备故障投诉,卖方在2小时内给出响应并提供解决方案,24小时内可派人到达现场解决问题。
