品牌：品智创思
光源：LED
测量精度：0.001
起订：1台
供应：10台
发货：10天内
| 光源 | LED |
|---|---|
| 测量精度 | 0.001 |
| 产地 | 北京 |
| 放大倍率 | 20-200X |
| 分辨率 | 0.001 |
| 类型 | 卧式投影测量仪 |
| 适用范围 | 精密机械 |
| 售后服务 | 上门服务 |
| 外形尺寸 | 850x1500x1600mm |
| 操作方式 | 手动控制 |
| 品牌 | 品智创思 |
| 型号 | PZ-3020W |
| 加工定制 | 否 |

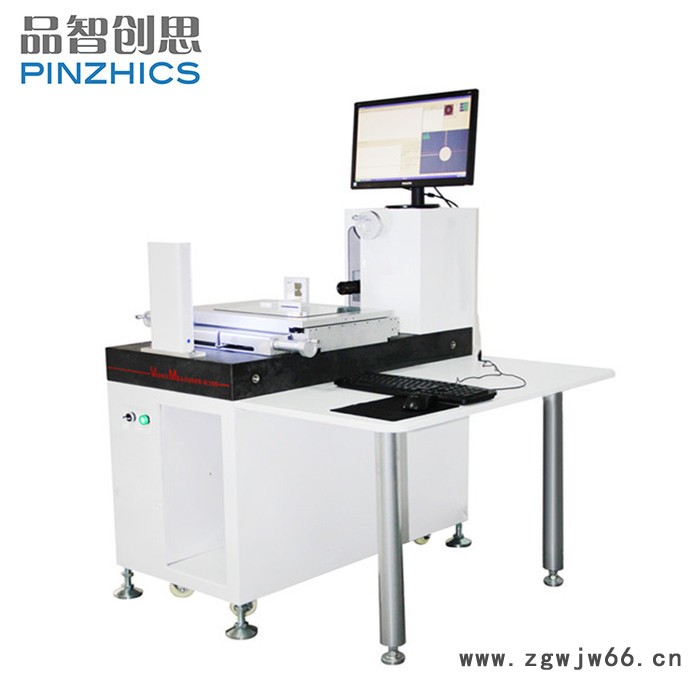

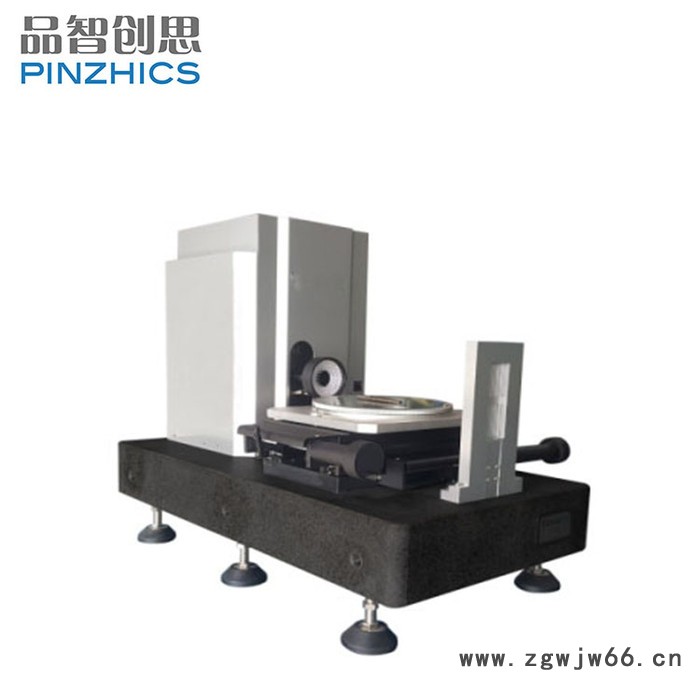

产品名称： 卧式刀具尺寸测量仪
产品型号：PZ-3020W
产品简介：卧式影像是光、机、电一体化的精密高效计量仪器。本仪器可取代卧式投影仪的功能，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。
仪器特点：
本仪器采用强大的测量软件，能高效率的检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮，成形铣刀等各种工具，刀具和零件，以及端子、钟表、金刚石等生产厂商。
卧式刀具尺寸测量仪规格参数：
| 仪器型号 | PZ-3020W |
| X、Y方向移动行程 | 300*200mm |
| 外形尺寸 | 850x1500x1600mm |
| Y轴升降范围 | 100mm |
| X.Z显示值 | 0.001mm |
| 测量精度 | X.Y Axis：（3+L/200）μm |
| 影像放大倍率 | 24~156X（可扩展至12~312X） |
| 镜头 | 高清晰度0.7~4.5Xzoom变焦镜头（定档定格） |
| CCD | 43万像素彩色高清晰度摄影机（SONY芯片） |
| 测量软体 | VCAD7.0 |
| 仪器基座 | 000级高稳定性花岗石底座 |
| 照明 | 上、下光源均采用可调亮度LED无影灯 |
| 仪器重量 | 350KG |
测量软件介绍：
一、直接元素测量
能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。
测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。
单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。
二、间接测量
两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。可以构造的元素有：点，线，圆，弧，角度，平面等
三、影像测量高度差
先在一个平面聚焦，软件会记录一个平面的高点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm。
四、扫描功能
可以把一个工件的轮廓扫描出来，然后转到CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数。
五、地图功能
可以可一个工件完整的图片拍出，在图片进行测量和标注。图片可以储存，在调出进行测量。
六、宏测量
宏测量功能**是，将一连串相同的"构造测量"，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。
七、模板测量
模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板。
模板测量，主要有十字线模板，方格模板和同心圆模板。
十字线模板主要用来测量角度，方格模板主要是用来测量距离，通信团模板主要用来测量圆。
八、预置元素
软件可以在机械坐标系或者工作坐标系随便预置元素。
九、坐标系建立
可以随便建立多个工件坐标系，然后十字线随坐标旋转，因此不用去摆正元件。建立工件坐标系的还一个好处**是保持跟图纸一样的基准，这样测量时可以得到X和Y向距离。
十、数据输出
测量完的数据不需要用手去抄写，可以直接导出到Word、Excel、Tct、Cad然后打印。
十一、专业SPC统计分析 PROFESSIONALSPC STATISTICS ANALYSIS
将测量数据导入SPC可以生成常用的管制图，计理值管制图有；平均数全剧管制图，平均数标准差管制图，中位数全距管制图，个别值与移动全距管制图，直方图，CPK推移图，规格与制程标准管制图，制程状态分析图，制程建议分析图等。对生成的图形可以利用八大判定规则进行判定，为用户对产品品质状态及时了解，对于计数值数据还提供了单质量监控，及时了解产品状态。
