品牌：中春
加工定制：是
名称：【特别供应 】中春国标光面排管暖气片
起订：100组
供应：100000000组
| 加工定制 | 是 |
|---|---|
| 名称 | 【特别供应 】中春国标光面排管暖气片 |
| 规格 | D133-4-5 |
| 材质 | 钢 |
| 工作压力 | 高压 |
| 售后服务 | 质保两年 |
| 经营模式 | 生产加工 |
| 品牌 | 中春牌 |
| 型号 | D133-4-5 |
| 用途/使用范围 | 适用于大型车间、厂房、矿区等供暖场所 |
本公司供应其他水暖五金是 钢 【特别供应 】中春国标光面排管暖气片 D133-4-5，质量保证，欢迎咨询洽谈。
工业暖气片性能及优势：
工业翅片暖气片是散热器行业近几年开发研制的一种由翅片管、光管插接焊为一体的散热效能高、承压高、节能的一种暖气片，它的规格型号分为40--114不等，主要使用于温室、大型厂房、办公一体车间，由于管径粗，容水量大，散热量高，外围翅导热效果好，是一般散热器散热量的几倍甚至几十倍，能在成本上大大的节约，是众多工业取暖的理想选择。
我公司在工业翅片管在原有散热效果好的基础上，开发研制了不使用老套的挡板做封头，更换为大于散热器主管的光管为封头，在原有散热量基础上不仅仅又一次提高了散热效果，关键的是散热器承压能力增加，散热器管径比较粗，供水试压瞬间压力大，避免老套的挡板封头突鼓爆裂的众多现象。
随着日新月异高科技的发展，暖气片散热器行业也有了很大的改观，不在是之前笨拙的铸铁暖气片，且散热效果又不理想，造价高不说，工艺特别的繁琐,铸造工艺，对环境污染造成的危害很大，冀州市的很多铸造厂，铸件厂在2013年年末雾霾连续半个月不下的情况下都被关闭了。近几年来钢铝复合暖气片，钢柱暖气片，表面静电喷涂暖气片发展的很快，都很普及，价格经济外形且美观，使用年限长，且环保，对现在的高生活品质实现了既能取暖，有美观，且环保一举三得，而大型的车间，矿区，厂房的取暖也随着暖气片的发展而日益替换着，原来车间安装的串片替换了现在的翅片，省了杂片，传片等很多工序，直接是光管缠绕成型翅片管，原来的铸铁片更换成光排管暖气片，不仅仅是大大的提高了功率，且使用安装上都很便捷，是铸铁片价格的1/3。 光排管暖气片的发张历程 从2002年3月实行了国家图集96k402-2光面排管散热器A型号通蒸汽型，光面排管B型散热器，大大的降低了暖气片的造价，从而车间矿区取暖光排管代替了之前所有型号的暖气片，可以说光面排管散热器是车间矿区大型厂房暖气片取暖器的“形象代言”。

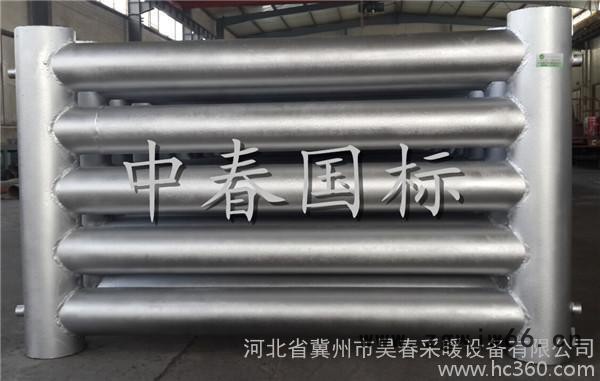

光排管散热器暖气片及光排管管道安装
光排管散热器中春国标排管散热器暖气片统一编号GJBT-380 图集号96k402-2 光排管散热器元图集号：96T922
A型蒸汽排灌散热器
注：1、中春国标光排管散热器制造完毕后进行水压试验，昊春公司全部为2遍试压，试验压力为工作压力的1.5倍，不得小于0.7mpa，公司全部100%试压合格出厂，质保两年，质保期内有任何产品质量问题，均可以无条件免费更换。
2、昊春公司中春国标排管散热器型号表示方法：中春牌X--X--X 中春牌排管的外径--排管长度--排管数量。
3、中春牌排管散热器长度一般标准是L=1.5米，2米，2.5米，3米，3.5米4米 4.5米 5米 5.5米 6米。
4、中春国标排管散热器接管尺寸及连接方式由工程设计定。
5、中春国标排管散热器A型光排管散热器尺寸表
| 中春国标A型蒸汽光排管散热器尺寸表 | ||||||||
| | ||||||||
| 排管排数 | 四排 | 五排 | 四排 | 五排 | 四排 | 五排 | 四排 | 五排 |
| D | D45×3 中春国标 | D57×3.5 中春国标 | D76*3.5 中春国标 | D89*3.5 中春国标 | ||||
| D1 | D89*3.5 中春国标 | D108*4 中春国标 | D133*4 中春国标 | D159*4.5 中春国标 | ||||
| B | 90 | 90 | 110 | 110 | 140 | 140 | 160 | 160 |
| H | 395 | 485 | 467 | 577 | 576 | 716 | 649 | 809 |
| 中春国标A型散热器材料明细表 | ||||||||
| 件号 | 名称 | 材料 | 规格 | 尺寸 | 数量 | 重量（kg) | 备注 | |
| 1 | 中春国标 堵板 | Q235 | 6 | X | 4 | -- |
| |
| 2 | 中春国标 立管 | 10 | 6 | X | 2 | -- |
| |
| 3 | 中春国标 排管 | 10 | 6 | X | 4/5 | -- |
| |
昊春公司换热器工作原理它主要是用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸气的工作压力一般不超过0.8Mpa，热空气的温度在150℃以下。 翅片式散热器主要由空气流向间的三排并列螺旋翅片管束组成，SRZ型散热翅片管束的加工工艺是反0.5＊10毫米的钢带用机械绕片方法，绕在18毫米无缝钢管上，然后进行热镀锌，也可用不锈钢管及不锈钢带制成全不锈钢散热器，SRL型散热器则是用钢管和铝带轧制的翅片散热器，其单位长度的散热面积比SRZ型的更大。 因采用机械绕片，散热翅片与散热管接触面大而紧，传热性能良好、稳定，空气通过阻力小，蒸气或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片间的空气，达到加热和冷却空气的作用。当然，您也可以查询一下，这个网站，上面也有。空调蒸发器编辑
空调蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
目录1分类
▪ 卧式蒸发器
▪ 立管式蒸发器
2排管类型
▪ 冷却排管
▪ 蛇管式排管
▪ U形排管
3冷风机
1分类编辑根据被冷却介质的种类不同，蒸发器可分为两大类：
(1)冷却液体载冷剂的蒸发器。用于冷却液体载冷剂——水、盐水或乙二醇水溶液等。这类蒸发器常用的有卧式蒸发器、立管式蒸发器和螺旋管式蒸发器等。
(2)冷却空气的蒸发器。这类蒸发器有冷却排管和冷风机。
卧式蒸发器
其与卧式壳管式冷凝器的结构基本相似按供液方式可分为壳管式蒸发器和干式蒸发器两种。卧式壳管式蒸发器广泛使用于闭式盐水循环系统。其主要特点是：结构紧凑，液体与传热表面接触好，传热系数高。但是它需要充入大量制冷剂，液柱对蒸发温度将会有一定的影响。且当盐水浓度降低或盐水泵因故停机时，盐水在管内有被冻结的可能。若制冷剂为氟利昂，则氟利昂内溶解的润滑油很难返回压缩机。此外清洗时需停止工作。干式氟利昂蒸发器 主要区别在于制冷剂在管内流动，而载冷剂在管外流动。节流后的氟利昂液体从一侧端盖的下部进入蒸发器，经过几个流程后从端盖的上部引出，制冷剂在管内随着流动而不断蒸发，所以壁面有一部分为蒸气所占有，因此，它的传热效果不如满液式。但是它无液柱对蒸发温度的影响，且由于氟利昂流速较高(≥4m/s)，则回油较好。此外，由于管外充入的是大量的载冷剂，从而减缓了冻结的危险。这种蒸发器内制冷剂的充注量只需满液式的1/2～l/3或更少，故称之为“干式蒸发器”。
立管式蒸发器
立管式和螺旋管式蒸发器的共同点是制冷剂在管内蒸发，整个蒸发器管组沉浸在盛满载冷剂的箱体内(或池、槽内)，为了保证载冷剂在箱内以一定速度循环，箱内焊有纵向隔板和装有螺旋搅拌器。载冷剂流速一般为0.3～0.7m/s，以增强传热。
这两种蒸发器只能用于开式循环系统，故载冷剂必须是非挥发性物质，常用的是盐水和水等。如用盐水，蒸发器管子易被氧化，且盐水易吸潮而使浓度降低。这两种蒸发器可以直接观察载冷剂的流动情况，广泛用于以氨为制冷剂的盐水制冷系统。
2排管类型编辑冷却排管
冷却排管是用来冷却空气的一种蒸发器。广泛应用于低温冷藏库中，制冷剂在冷却排管内流动并蒸发，管外作为传热介质的被冷却空气作自然对流。
冷却排管最大的优点是结构简单，便于制作，对库房内贮存的非包装食品造成的干耗较少。但排管的传热系数较低，且融霜时操作困难，不利于实现自动化。对于氨直接冷却系统用无缝钢管焊制，采用光管或绕制翅片管；对于氟利昂系统，大都采用绕片或套片式铜管翅片管组。
蛇管式排管
蛇管式顶管重力供液或氨泵供液均可；单排和双排蛇管式墙排管可用于下进上出式的氨泵供液系统及重力供液系统，对单根蛇管式排管还可用于氨泵上进下出供液系统和热力膨胀阀供液系统。
蛇管式排管的优点是结构简单，易于制作，存液量较小，适用性强。其主要缺点为排管下段产生的蒸气不能及时引出，必须经过排管的全长后才能排出，故传热系数小，汽液二相流动阻力大。
U形排管
常用的U形排管由两层或四层光滑无缝钢管构成。
U 形顶排管优点是结霜比较均匀，制作和安装较方便，充液量小，约占其容积的50%，适用重力供液系统和氨泵下进上出氨制冷系统，在冷库中获得较广泛的应用。但其占据库房的有效空间较多，且上层排管不易除霜。
3冷风机编辑冷风机多是由轴流式风机与冷却排管等组成的一台成套设备。它依靠风机强制库房内的空气流经箱体内的冷却排管进行热交换，使空气冷却，从而达到降低库温的目的。
冷风机按冷却空气所采用的方式可分为干式、湿式和干湿混合式三种。其中，制冷剂或载冷剂在排管内流动，通过管壁冷却管外空气的称为干式冷风机；以喷淋的载冷剂液体直接和空气进行热交换的，称为湿式冷风机；混合式冷风机除冷却排管外，还有载冷剂的喷淋装置。下面介绍冷库广泛使用的干式冷风机。
冷库常用的干式冷风机按其安装的位置又可分为吊顶式和落地式两种类型。它们都由空气冷却排管，通风机及除霜装置组成，且冷风机内的冷却排管都是套片式的。大型干式冷风机常为落地式。
五、空调蒸发器
产品特点：该产品为空调用蒸发器。内螺纹管，内表面积大，百页窗口通风效果好，波纹片散热面积大。由弯曲的U形管穿过翅片，经胀管、焊接而成。
产品用途：空调制冷配套。
系列产品 空调蒸发器（GB）
主要原材料： 蒸发器￠7内螺纹铜管；冷凝器￠7.94或￠9.52铜管（内螺纹或光管）；铝箔（光箔或亲水膜）片形状有桥片、百叶窗、波纹片￠7管蒸发器孔：排距：21，列距：12.7；￠9.52管蒸发器及冷凝器孔：排距：25，列距：21.65；￠7.94管蒸发器及冷凝器孔：排距：22，列距：19.05
结构形式： 由弯曲成形的U形管穿过翅片，经胀管，焊接而成。
热交换方式及性能： 制冷剂←→铜管←→波纹片，内螺纹管，内表面积大，百叶窗口通风效果好，波纹片散热面积大
表面处理： 无
内部质量： 无泄漏，含水量≦50mg/㎡ 含尘量≦30mg/㎡
产品系列： 展开：1、￠9.52规格900W*1000H*21.65T；2、￠7.94规格794W*1200H*19.05T；3、￠7规格756W*1200H*12.7T；4、配套空调为1-6HP，具体型号有23，25，32，35，45，50，60，70，76，120，130
