郑州凯瑞得窑炉耐火材料有限公司

   耐火浇注料是一种由耐火物质制成的粒状和粉状材料，并加入一定量结合剂和水分共同组成。它具有较高的流动性，适宜用浇注方法施工，并无需加热即可硬化的不定形耐火材料。由耐火骨料、粉料、结合剂、外加剂、水或其他液体材料组成。一般在使用现场以浇注、震动或捣固的方法浇筑成型，也可以制成预制件使用。浇注料和易性好，粘结力强，初凝时间和施工可操作时间长，强度增长快、抗渗性强、不需要酸化处理、易于保证砌体灰縫的密实饱满，能显著提高炉衬衬壁的气密性、整体性和内衬的防腐蚀能力，耐酸浇注料是高烟囱、高温烟道和风道内衬的理想胶结材料，也可用于石油、化工、有色冶金等行业的耐酸池、槽等耐酸工程。

    由耐火集料、结合剂和外加剂组成的混合料，加水(或液状结合剂)调和成可用浇注法施工的泥料称为耐火浇注料，与其他不定形耐火材料的区别在于耐火浇注料施工后具有一定的凝结和硬化时间，因此浇注成型后需经过一定时间的养护方可脱模，之后再经过适当时间的自然养护即可投人烘烤使用。

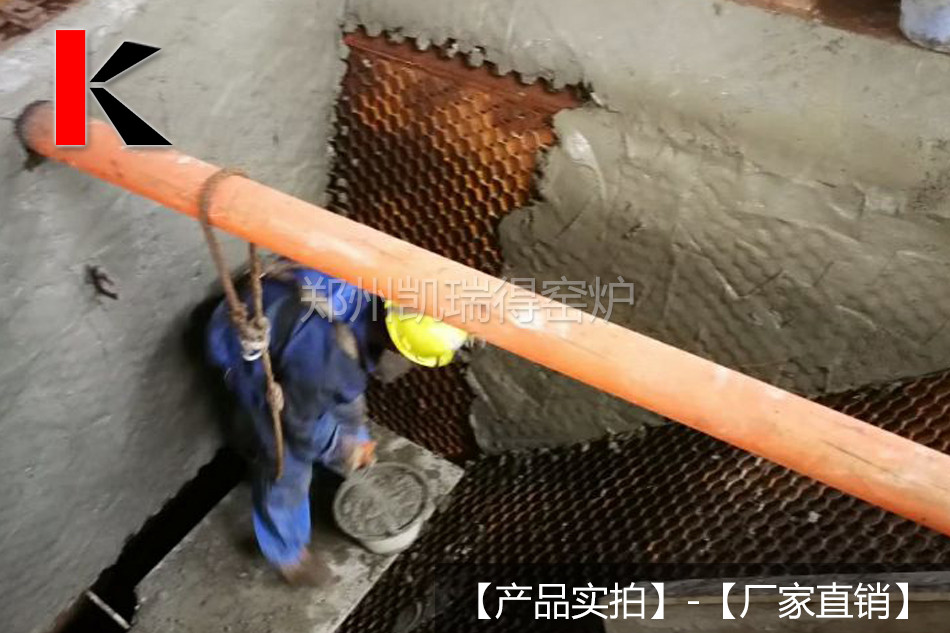

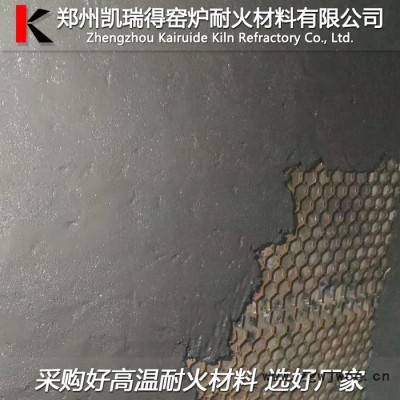

     耐火浇注料本身按其作业性能又可分为振动浇注料和自流浇注料。振动浇注料是一类触变性泥料，是具有一定的屈服值的宾汉体泥料。施工时需施加外力(振动力)以克服屈服应力方可使泥料产生流动而充填模型，因此也可称为触变性浇注料。而自流浇注料是一类屈服值很小的宾汉体泥料，施工时无需施加外力(振动力)，依靠自重和位能差即能流动，并自动充填模型和自动摊平的泥料，此类浇注料便于采用泥浆泵，通过橡胶软管泵送进行施工，因此也可称为泵灌浇注料。同时此类浇注料也可在泵送管道的出口处安装喷嘴，在喷嘴处加人闪速絮凝剂，进行喷射施工，这种浇注料也称为喷射浇注料。

    耐火浇注料按其所采用的集料(骨料和粉料)的体积密度不同，可分为重质(致密)浇注料，体积密度一般大于2.0 g/cm3;中重质浇注料，体积密度1.0～2.0g/cm3;轻质浇注料，体积密度0.4～1.0 g/cm3.

     按所采用的结合剂的性质与结合机理不同，可分为水化结合浇注料，如铝酸钙水泥、硅酸盐水泥结合浇注料；化学结合浇注料，如磷酸盐，钠、钾硅酸盐结合的浇注料凝聚结合浇注料，如SiO2.Al2O3等微粉结合的浇注料; 水化一凝聚结合的浇注料，如铝酸钙水泥加SiO2微粉结合的浇注料。

     按所用集料的化学成分和性质不同、可分为粘土质、高铝质、硅质、镁质(碱性)、铝镁质、镁铬质、镁锆质、碳化硅质等浇注料。按集料的主晶相成分又可分为莫来石质、刚玉质、锆刚玉质、锆莫来石质等浇注料，还有按氧化物与非氧化物复合名称而命名的浇注料，如Al2O3一SiO2质、Al2O3-SiO2-C质、钢纤维增强浇注料等。但一般为了确切表明浇注料的性质，是以所采用结合剂名称和主体集料的名称结合在一起而命名的，如铝酸钙水泥结合刚玉质浇注料，磷酸盐结合高铝质浇注料等。
