| 材质 | 粘土 |
|---|---|
| 产地 | 新密 |
| 导热系数 | 0.03 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 抗压强度 | 50.0 |
| 类别 | 耐火砖 |
| 类型 | 粘土质耐火砖 |
| 耐火温度 | 1200-1400℃ |
| 品牌 | 凯瑞得 |
| 型号 | T-3 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |
粘土耐火砖是以黏土熟料为骨科，耐火黏土(软质黏土或半软质黏土)为结合剂制成Al2O3含量为30 %-48%的耐火材料，它是种用途广泛、产量的耐火制品。
黏土(粘土）制品性质在较大范围内波动，这是因为制品的化学组成及生产工艺的差别所致。

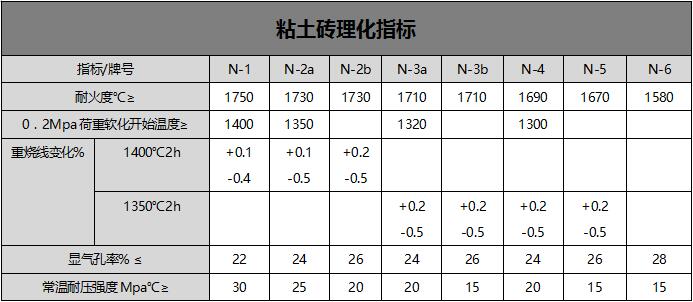

黏土（粘土）制品一般具有以下性质
(1)化学、矿物组成。Al2O3含量为30%～48%.SiO2含量为50%- 65%及少量碱金属、碱土金属氧化物Tio2,Fe2O3等。矿物组成一般为莫来石、方石英和石英、玻璃相。
(2)耐火度一般为1580～1750℃，随 Al2O3,SiO2增大而提高，当低熔物杂质含量较多时，制品的耐火度显著降低。
(3)荷重软化温度约为1250～1450℃，其变化范围较宽。开始变形温度较低，与40%变形温度相差约200-250℃。
(4)线膨胀系数较低，20-1000度平均线膨胀系数为4.5-6× 10 -6/℃。其热导率亦较低。
(5)抗热震性良好，波动范围较大。1100℃水冷循环一般大于10次。这与黏土质制品的线膨胀系数较低、晶型转化效应不显著以及高温下的塑性有关。
(6)抗化学侵蚀性因其属弱酸性，具有较强的抗酸性渣侵蚀能力，对碱性物质侵蚀的抵抗能力较弱。
黏土（粘土）制品属于酸性的耐火制品，随SiO2含量增加而酸性增强。它对酸性炉渣具有一定的抗侵蚀能力，而对碱性熔渣侵蚀的抵抗能力较差，因此黏土制品宜用作酸性窑炉的内衬。也用于高炉、热风炉、玻璃窑炭素焙烧炉等高温窑炉。
