| 耐火温度 | 1790（℃） |
|---|---|
| 产地 | 河南新密 |
| 产品类别 | 耐火砖 |
| 材质 | 莫来石 碳化硅 |
| 导热系数（常温） | 1.7 |
| 等级 | 一级 |
| 低温弯折≤ | 16 |
| 断裂伸长率 | 10 |
| 抗弯强度 | 20 |
| 抗压强度 | 110 |
| 拉伸强度 | 16 |
| 使用温度 | 1790 |
| 撕裂强度 | 20 |
| 芯材 | 莫来石 碳化硅 |
| 形态 | 固体 |
| 形状 | 长方形 |
| 规格 | 235*115*65mm,可定制（mm） |
| 显气孔率 | 20 |
| 铝含量63 | 63 |
| 体积密度 | 2.6 |
| 品牌 | 郑州汇鑫隆 |

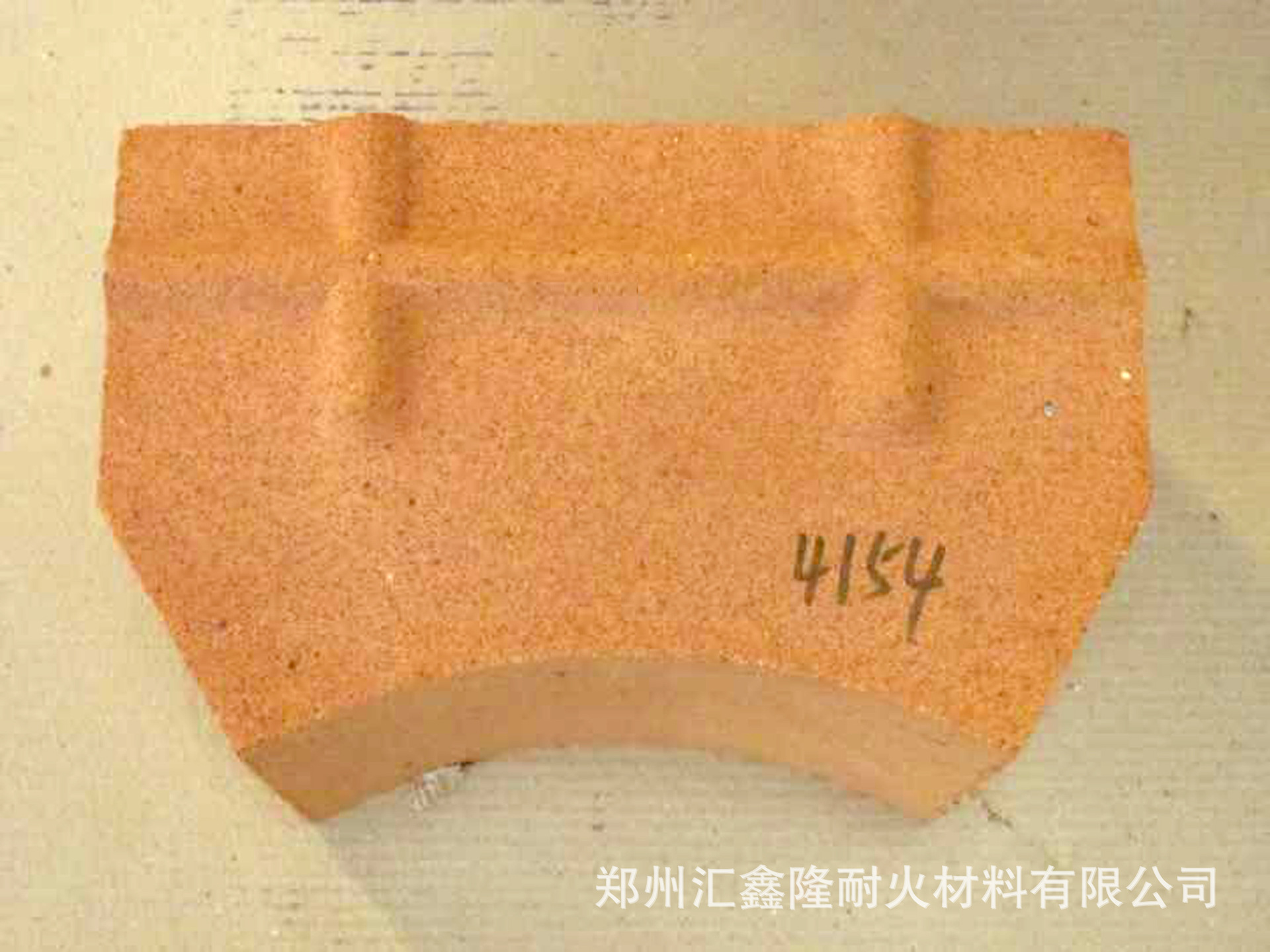

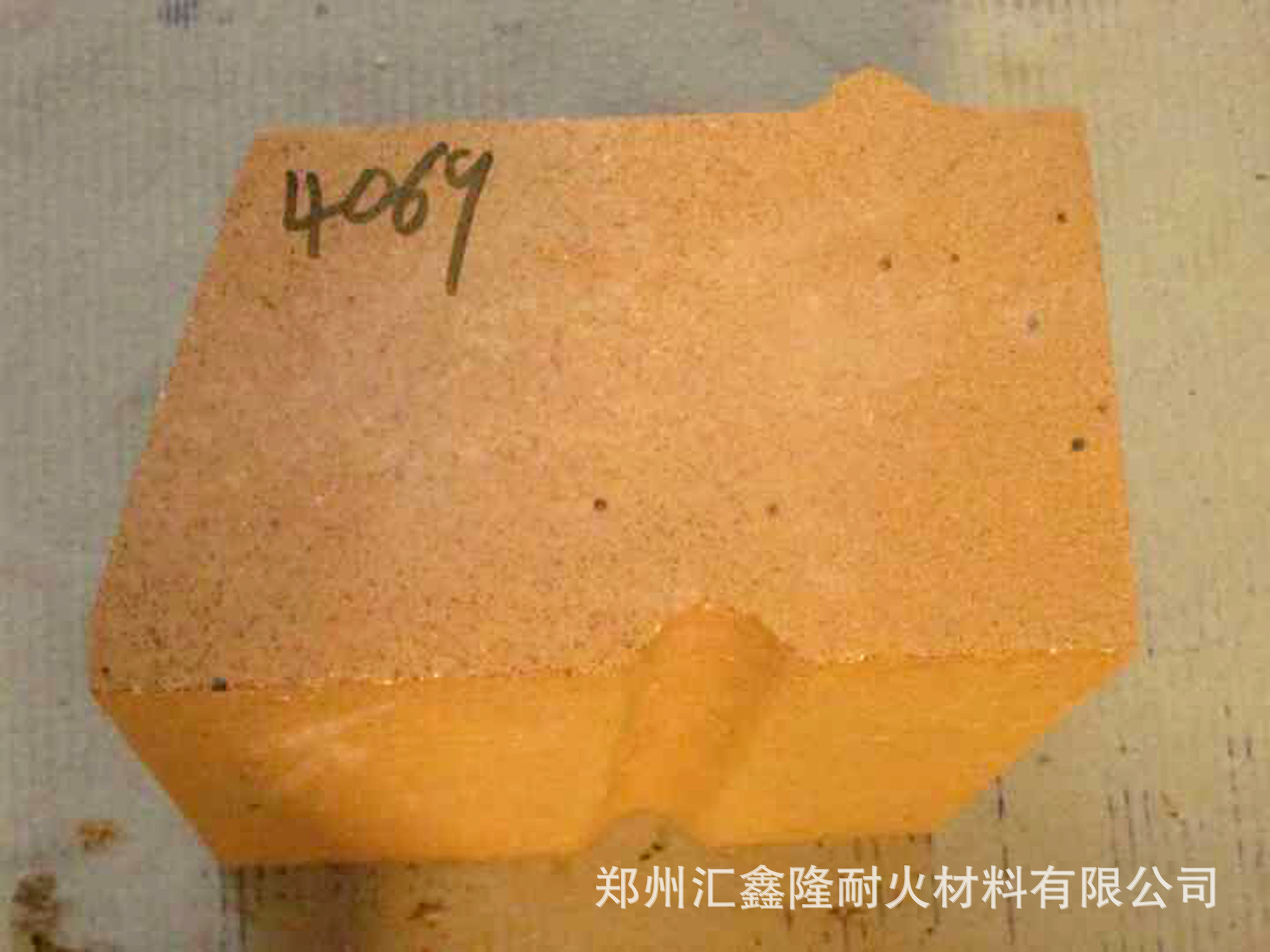

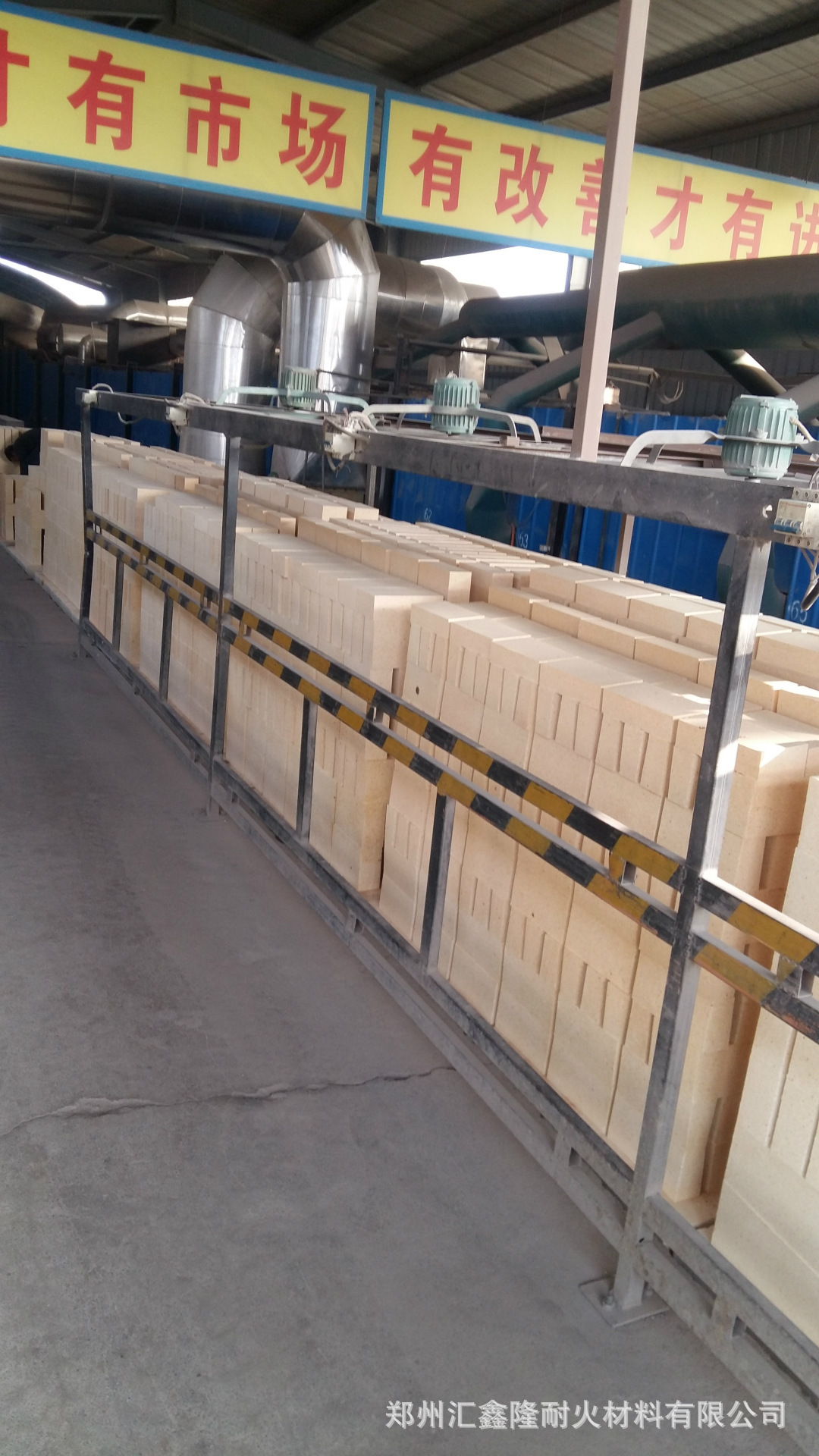

我厂所生产耐火砖具有耐磨损，耐腐蚀，抗剥落，低蠕变，热震稳定性好，使用寿命是普通产品的1.5倍；主要用于高炉，热风炉，炭素焙烧炉，炭素煅烧炉，焦炉，盛钢桶，浇铸系统，锅炉，水泥窑，玻璃窑及各种窑炉内衬和热工设备等，适用于冶金，机械，建材，铸造，陶瓷，电力，石油，化工等行业。

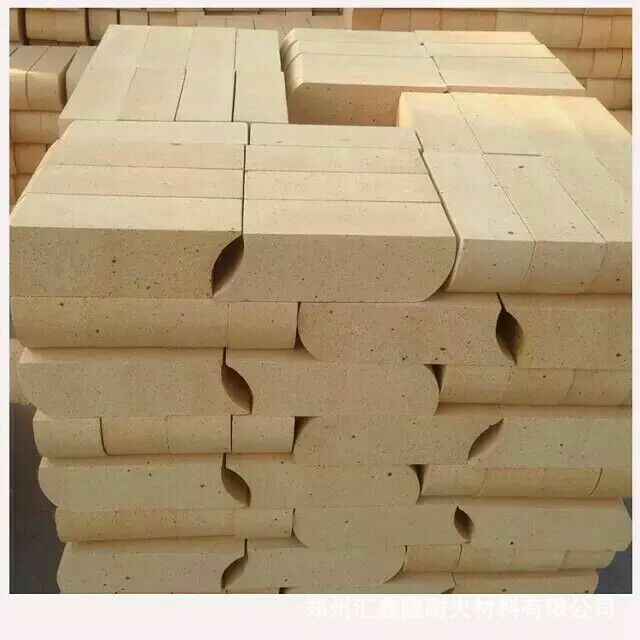

粘土质耐火砖按理化指标分为(**标准）：N-1,N-2a,N-2b,N-3a,N-3b,N-4,N-5,N-6（1580℃-1750℃）。
指标/牌号 | N-1 | N-2a | N-2b | N-3a | N-3b | N-4 | N-5 | N-6 | |
耐火度℃≥ | 1750 | 1730 | 1730 | 1710 | 1710 | 1690 | 1670 | 1580 | |
0．2Mpa荷重软化开始温度≥ | 1400 | 1350 |
| 1320 |
| 1300 |
|
| |
重烧线变化% | 1400℃2h | +0.1 -0.4 | +0.1 -0.5 | +0.2 -0.5 |
|
|
|
|
|
1350℃2h |
|
|
| +0.2 -0.5 | +0.2 -0.5 | +0.2 -0.5 | +0.2 -0.5 |
| |
显气孔率% ≤ | 22 | 24 | 26 | 24 | 26 | 24 | 26 | 28 | |
常温耐压强度Mpa℃≥ | 30 | 25 | 20 | 20 | 15 | 20 | 15 | 15 | |
高铝质耐火砖按理化指标分为（**标准）：LZ-75,LZ-65,LZ-55,LZ-48（耐火温度1750℃-1790℃）。
指标/牌号 | LZ-48 | LZ-55 | LZ-65 | LZ-75 |
AL2O3% ≥ | 48 | 55 | 65 | 75 |
耐火度℃≥ | 1750 | 1770 | 1790 | 1790 |
0．2Mpa荷重软化开始温度℃≥ | 1420 | 1470 | 1500 | 1520 |
显气孔率%≤ | 23 | 23 | 22 | 22 |
常温耐压强度Mpa≥ | 39.2 | 44.1 | 49 | 53.9 |
耐火砖国际标号分为(SK标准）：SK-32,SK-34,SK-36,SK-38。
指标 | SK-32 | SK-34 | SK-36 | SK-38 |
三氧化二铝(%) | 35 | 38 | 55 | 70 |
三氧化二铁(%) | 3.00 | 2.50 | 2.00 | 2.00 |
耐火度(SK) | 32 | 34 | 36 | 38 |
0.2Mpa荷重软化温度℃(°C) | 1300 | 1350 | 1450 | 1520 |
显气孔率(%) | 22-26 | 20-24 | 20-23 | 20-22 |
体积密度(g/cm3) | 2.05 | 2.10-2.2 | 2.25-2.35 | 2.40-2.50 |
常温耐压强度Mpa (MPa) | 22 | 25 | 45 | 50 |
热膨胀at 1000°C (%) | 0.6 | 0.6 | 0.3 | 0.2
|
