| 颜色分类 | AD10-M12*1.5 AD13-M16*1.5 AD13-M20*1.5 AD13-M18*1.5 AD15.8-M18*1.5 AD15.8-M20*1.5 AD15.8-M16*1.5 AD18.5-M20*1.5 AD21.2-M24*1.5 AD25-M25*1.5 AD28.5-M27*2 AD28.5-M25*1.5 AD28.5-M32*1.5 AD28.5-M30*2 AD34.5-M36*2 AD34.5-M32*1.5 AD42.5-M48*2 AD42.5-M40*1.5 AD42.5-M42*1.5 AD54.5-M60*2 AD54.5-M50*1.5 AD21.2-M20*1.5 AD21.2-M25*1.5 |
|---|---|
| 安装方式 | 外螺纹连接 |
| 品牌 | HP |
| 塑料波纹管 | 金属软管 | 软管接头 |  | ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 产品材质 | 高品质尼龙材质，外层夹紧圈 普通塑料也供应的 |
| 工作温度 | -40~＋110℃ |
| 颜 色 | 黑色 |
| 螺纹规格 | 公制螺纹（Mefric）/德制螺纹（PG）/英制螺纹（G） |

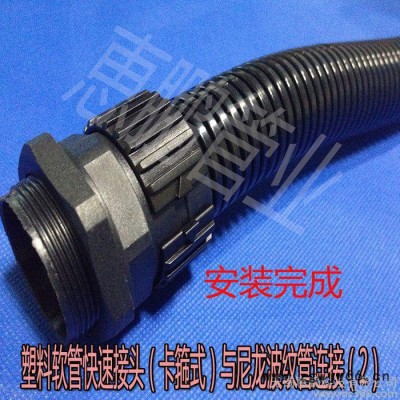

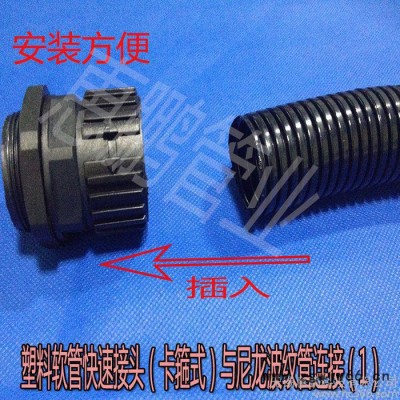

| 使用方法 | SM型塑料软管接头是塑料波纹管的配套产品，可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，只需软管插入接口即可。 |
 |
|
|
SM型波纹管接头规格表
| 型号 | 适配软管 | 螺纹尺寸公制 | AG外径(mm) | AG内径(mm) | GL (mm) | H | 包装单位个/包 |
| HP-SM-M12 | AD10.0 | M12×1.5 | 12.0 | 8.0 | 10 | 18.0 | 100 |
| HP-SM-M16 | AD13.0 | M16×1.5 | 16.0 | 10 | 10 | 19.0 | 100 |
| HP-SM-M18 | AD15.8 | M18×1.5 | 18.0 | 12.0 | 10 | 23.0 | 50 |
| HP-SM-M20 | AD18.5 | M20×1.5 | 20.0 | 14.3 | 12 | 25.0 | 50 |
| HP-SM-M20 | AD21.2 | M20×1.5 | 24.0 | 17.0 | 13 | 27.0 | 50 |
| HP-SM-M24 | AD21.2 | M24×1.5 | 24.0 | 17.0 | 13 | 27.0 | 50 |
| HP-SM-M25 | AD25.0 | M25×1.5 | 25.0 | 19.5 | 14 | 30.0 | 50 |
| HP-SM-M27 | AD28.5 | M27×2.0 | 27.0 | 22.0 | 14 | 33.0 | 20 |
| HP-SM-M32（非标定制） | AD34.5 | M32×1.5 | 32.0 | 26.0 | 20 | 35.0 | 10 |
| HP-SM-M36 | AD34.5 | M36×2.0 | 36.0 | 29.0 | 14 | 35.0 | 10 |
| HP-SM-M48 | AD42.5 | M48×2.0 | 48.0 | 36.5 | 15 | 38.5 | 8 |
| HP-SM-M60 | AD54.5 | M60×2.0 | 60.0 | 53.0 | 16 | 39.0 | 5 |
| 型号 | 适配软管 | 螺纹尺寸 | AG外径(mm) | AG内径(mm) | GL (mm) | H | 包装单位个/包 |
| HP-SM-PG7 | AD10.0 | PG7 | 12.3 | 8.0 | 10 | 18.0 | 100 |
| HP-SM-PG9 | AD13.0 | PG9 | 15.0 | 10 | 10 | 19.0 | 100 |
| HP-SM-PG11 | AD15.8 | PG11 | 18.4 | 12.5 | 10 | 23.0 | 50 |
| HP-SM-PG13.5 | AD18.5 | PG13.5 | 20.2 | 14.3 | 12 | 25.0 | 50 |
| HP-SM-PG16 | AD21.2 | PG16 | 22.3 | 17.0 | 13 | 27.0 | 50 |
| HP-SM-PG21 | AD28.5 | PG21 | 28.0 | 22.0 | 14 | 33.0 | 20 |
| HP-SM-PG29 | AD34.5 | PG29 | 36.7 | 29.0 | 14 | 35.0 | 10 |
| HP-SM-PG36 | AD42.5 | PG36 | 46.7 | 36.5 | 15 | 38.5 | 8 |
| HP-SM-PG48 | AD54.5 | PG48 | 59.0 | 53.0 | 16 | 39.0 | 5 |
非标定制类螺纹（非标定制类的接头属于正宗尼龙材质，直插式尼龙接头）
| HP-SM-M18 | AD13.0 | M18×1.5 | |||||
| HP-SM-M20 | AD13.0 | M20×1.5 | |||||
| HP-SM-M20 | AD15.8 | M20×1.5 | |||||
| HP-SM-M20 | AD21.2 | M20×1.5 | |||||
| HP-SM-M25 | AD21.2 | M25×1.5 | |||||
| HP-SM-M25 | AD28.5 | M25×1.5 | |||||
| HP-SM-M32 | AD34.5 | M32×1.5 | |||||
| HP-SM-M40 | AD42.5 | M40×2.0 | |||||
| HP-SM-M50 | AD54.5 | M50×1.5 | |||||
