本机搅拌机构由搅拌筒、托轮和传动系统组成。搅拌筒是搅拌机的工作部件，搅拌筒为双锥形，筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。CM04

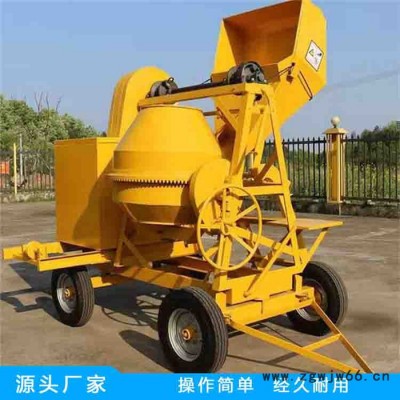

搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。传动系统，减速箱为二 贺柱齿轮减速，传动比为6.04248，三角皮带轮速比为2：3912，拌筒齿圈速比为7：1111，总传动比为102：7467。进料机构由上料斗、爬梯、接长轨道和落地轨道组成。进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上 限位置，由限位装置自动脱开离合器。

 搅拌机供水系统由电机、水泵、调节阀和管路组成。电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系，选择要求供水量所需时间，并可定期校核或调整。供水处有二个起动按钮，供水时，按一下左边的一只按钮，水泵启动，到达规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮可连续供水，拧紧分流装置螺母，接上水管，可以冲洗搅拌机外表，拆开螺母，即能恢复正常的供水状态。

搅拌机底盘由14号槽钢焊成，下面装有轮胎两只，前面装有牵引杆供拖行使用。义盘的前部还装有前支轮一只，供停放或在平地上短距离转移用。在底盘的四角装有可调高低的支腿，搅拌机工作时，将支腿撑牢，以提高机器的稳定性。汽车拖行时，需将前支轮翻上挂起，还需将支腿放在高位置，并用插销定位，再装上弹簧，以防震动，插销脱落。

搅拌机用途：本机属于移动式混凝土搅拌机，可搅拌塑料和半干硬性混凝土，搅拌筒正转搅拌，反转出料，每罐可以搅拌200，250，300，350升混凝土（指捣实后混凝土体积）。适用于一般建筑工地，道路，桥梁工程和中小型混凝土构件厂。固定搅拌时，可以挖地坑，使料斗口与地面平齐，进料方便，大大减轻劳动强度。

柴油搅拌机产品用途

可用于搅拌塑性和半干硬性混凝土。搅拌筒正转搅拌，反转出料。适用于没有电的情况下建筑工地、道路、桥梁工程和中小型混凝土构件厂。

柴油搅拌机产品特点

1.滚筒搅拌机结构新颖;造型美观。
2.具有生产效率高，搅拌质量好、重量轻。
3.汽油/柴油滚筒搅拌机是的机型。

4.移动方便，操作简单，体积小。

该机结构合理，外形光滑，性能优良，操作简单，维修方便。适用于一般建筑工地和道路。
