| 防水等级 | IP68 |
|---|---|
| 产地 | 广东 |
| 读卡类型 | CF |
| 工作频率 | 高频 |
| 接口类型 | AC/DC |
| 认证 | CE IP68 |
| 特性 | 防水 |
| 线长 | 按客户要求 |
| 形状 | 圆形 |
| 应用范围 | 电源 电线 电缆 LED 航空 |
| 应用范围及用途 | 电源 电线 电缆 LED 航空 |
| 针数 | 4针 |
| 制作工艺 | 组装 |
| 种类 | 接线柱头 |
| 绝缘体材质 | 尼龙 |
| 接触件材质 | 黄铜镀金 |
| 支持卡数 | 多合一 |
| 品牌 | 中时捷 |
| 型号 | L20 |
| 加工定制 | 是 |

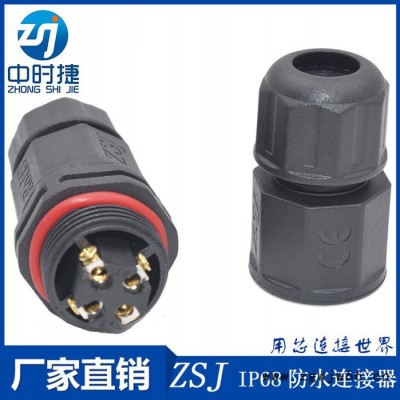

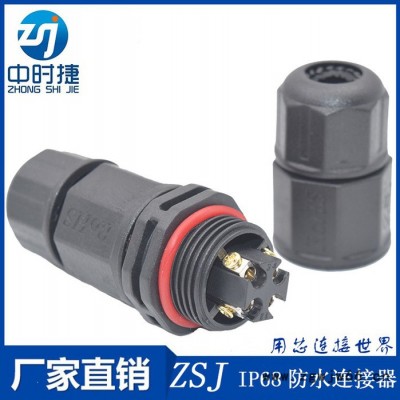

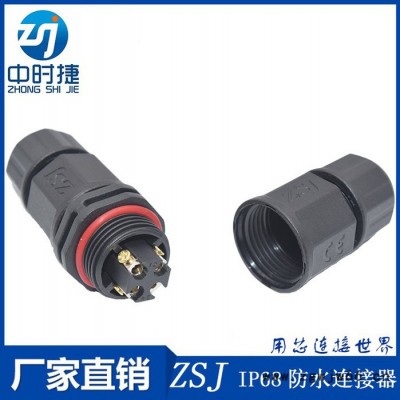

1：外观、环境描述
1.1 外形参考尺寸(长×宽×高)(mm)：以实物为准（图纸仅供参考）。
1.2 使用环境条件
工作温度: -35℃～120℃ 贮存温度: -25℃～85℃ 大气压力: (86～106) KPa
相对湿度: ≤90% 防水等级：IP68

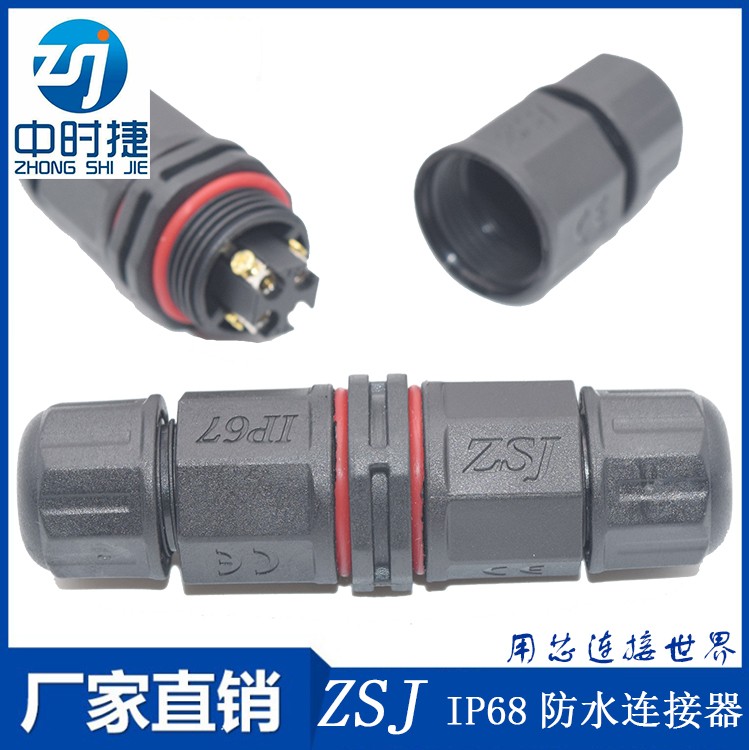

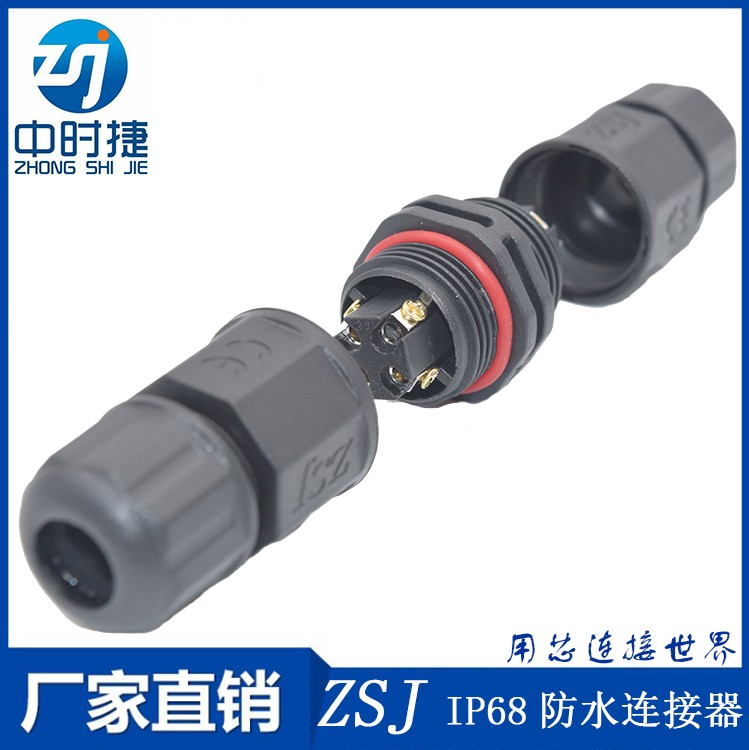

2：产品结构描述
2.1 接线方式：螺丝夹线式**大入线直径：Φ10.5mm
2.3 连接器接触件及镀层：铜，Φ2.4mm,镀金。 2.4 接触件塑胶：尼龙，260℃耐温，V-0级阻燃。
2.5 防水胶圈：硅胶。 2.6 灌胶：环氧树脂。
3：测试
3.1 抗电强度：按照GJB1217-1991中1005方法，常温常压下 S
1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。
3.2 绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，
绝缘电阻大于1000MΩ。
3.3 接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。
3.4 盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，
温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。
3.5 防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4h，连接器内部无
渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。
3.6 接触件分离力：单孔分离力为1.0-4.0N。
3.7 机械寿命 ：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微
磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。
3.8 互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
3.9 环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求。
3.10 试验方法：除另有规定外，常温常压均指温度15℃～35℃,相对湿度45%～75%,大气压86KPa～106KPa.
相对湿度:≤90%
防水等级：IP68
