| 动作方式 | 双作用 |
|---|---|
| 缸径 | 32（mm） |
| 规格 | CG1BN32-500,加100行程,CG1BN32-50,CG1BN32-75,CG1BN32-150,CG1BN32-25,CG1BN32-250,CG1BN32-350,CG1BN32-175,CG1BN32-100,CG1BN32-200,CG1BN32-300,CG1BN32-125,CG1BN32-400 |
| 接管口径 | 1/8（mm） |
| 气缸数 | 3 |
| 适用压力 | 1.0Mpa |
| 速度范围 | 30-800 |
| 温度范围 | -10-~70 |
| 种类 | 活塞式气缸 |
| 重量 | 1（kg） |
| 最大负荷 | 300（N） |
| 最大行程 | 1000（mm） |
| 品牌 | 正诺 |

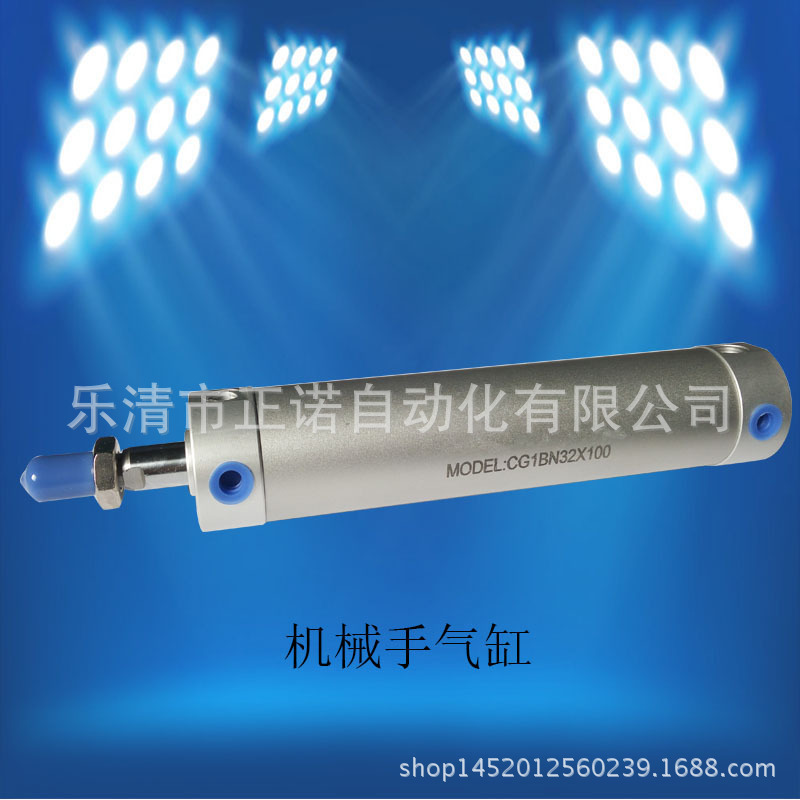

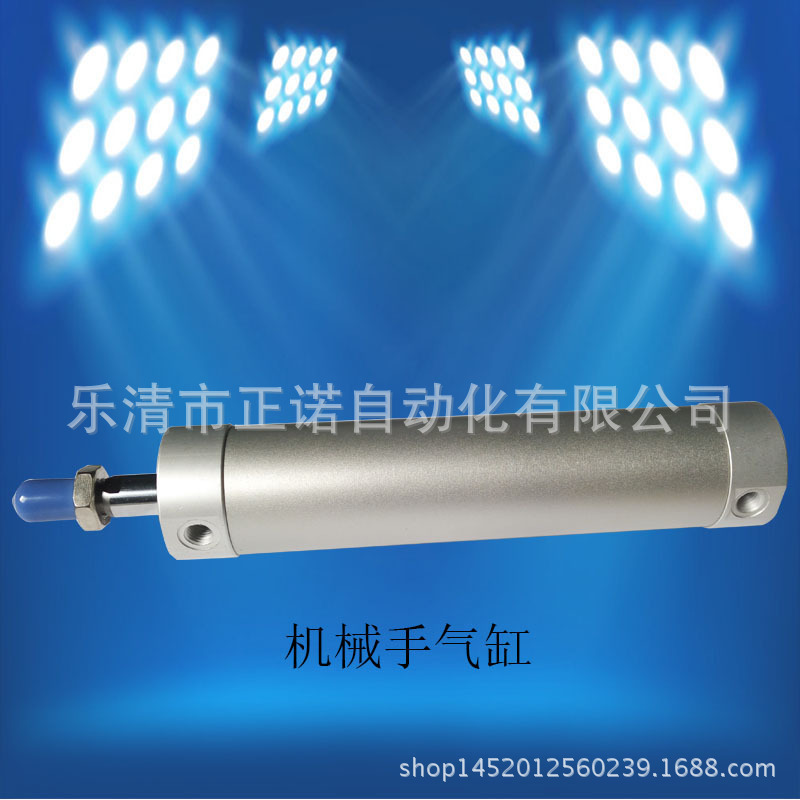

| 型号 | CG1BN32-100 |
| 加工定制 | 是 |
| 理论作用力 | .（N） |
| 最大力距 | .（Nm） |
| 标准行程 | 25-1000（mm） |
| 接管螺纹 | 1/8 |
一 气缸的选择
1 类型的选择
根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。
2 安装形式
根据安装位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。有特殊要求时，应选择相应的特殊气缸。
3 作用力的大小
即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。
4 活塞行程
与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。如用于夹紧机构等，应按计算所需的行程增加10～20㎜的余量。
5 活塞的运动速度
主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50～800㎜/s。对高速运动气缸，应选择大内径的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可选用带节流装置或气—液阻尼缸，则较易实现速度控制。选用节流阀控制气缸速度需注意：水平安装的气缸推动负载时，推荐用排气节流调速；垂直安装的气缸举升负载时，推荐用进气节流调速；要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸。
气缸的选型
程序1：根据操作形式选定气缸类型：
气缸操作方式有双动，单动弹簧压入及单动弹簧压出等三种方式
程序2：选定其它参数：
1 选定气缸缸径大小根据有关负载、使用空气压力及作用方向确定
2 选定气缸行程工件移动距离
3 选定气缸系列
4 选定气缸安装型式不同系列有不同安装方式，主要有基本型、脚座型、法兰型、U型钩、轴耳型
5 选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器
6 选定磁感开关主要是作位置检测用，要求气缸内置磁环
7 选定气缸配件包括相关接头
气缸的安装：
根据气缸的安装件的安装形式，可分为可拆式和固定式气缸。根据气缸安装形式可分为固定式、摆动式、嵌入式、回转气缸四种。
气缸安装前，应经空载试运转及在1.5倍**高工作压力下试压，运转正常和无漏气现象后放可使用。
汽缸接入管道前，必须清楚管道内赃物，防止杂物进入汽缸内。
在行程中载荷有变化时，应使用输出力充裕的气缸，并附加缓冲装置。
缓冲气缸在开始运行前，先把缓冲节流阀拧在节流两较小的位置，然后逐渐开大，直到调到没，满意的缓冲效果
不使用满行程，特别是当活塞杆伸出时，要使用活塞杆与缸盖相碰。否则，容易引起活塞杆和外部连接处的载荷集中。
气缸安装形式应根据安装位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。有特殊要求时，应选择相应的特种气缸。
乐清正诺自动化有限公司——中国气动行业的新秀，座落在风景优美的雁荡山脚下，与**的电器之都的柳市毗邻，占地2000平方米，是一家集科、工、贸等多项能于一体的气动元件有限公司。
乐清正诺自动化有限公司立足温州、服务华东、辐射全国、联系世界 ,是长期致力于液压和气动元件国际**品牌产品推广和应用的专业公司，专门从事“为工业界客户提供高品质、高效率、低成本的自动化执行元件”和液压气动系统的设计、安装、维修。公司备有大量 液压气动元件库存，常规件以现货供应。
我们拥有一批**负责的销售人员和一个高水平、高素质的技术设计班子，能及时应您公司的常规或特殊的业务要求提供**耐用的产品；并同时提供充分的技术咨询及完善的售后服务。您公司若有对口的产品需求，期盼您能与维嘉相通信息，结缘往来，维嘉愿为您专业相关产品的成功开拓开发竭尽助力！维嘉追求品质至上，技术为尊，服务圆满。我们诚以高品质、低维护费用的产品唯望成为您在业内市场上的**搭档选择！
本公司专业生产与销售:非标气缸（转角气缸（HSR)系列无杆气缸 、滑台气缸、手指气缸、旋转气缸、导杆气缸MGPM系列、SC系列、SU系列、SDA系列、CQ2B系列、MAL系列、MA系、CDJ2B系列、CDM2B系列、TN(TDA)系列、CXS系列、CXSW系列、CU系列产品外观新颖，性能稳定、质量可靠！欢迎来函、来电洽谈业务！
洽谈热线：057783101333
经营战略：树立长期发展和竞争意识，在创造公平竞争环境，鼓励竞争的前提下以客为尊，制定适应客户的市场策略。
品质政策：站在客户立场考察产品质量，推荐以客户满意的产品为宗旨。
服务宗旨：以诚信为本！为客户提供长期稳定货源及发展上的支持，使客户经营综合效益得到提高，在合作中建立“双赢”的发展目标。
公司精神： 重视沟通 协商合作 不断创新 服务**！

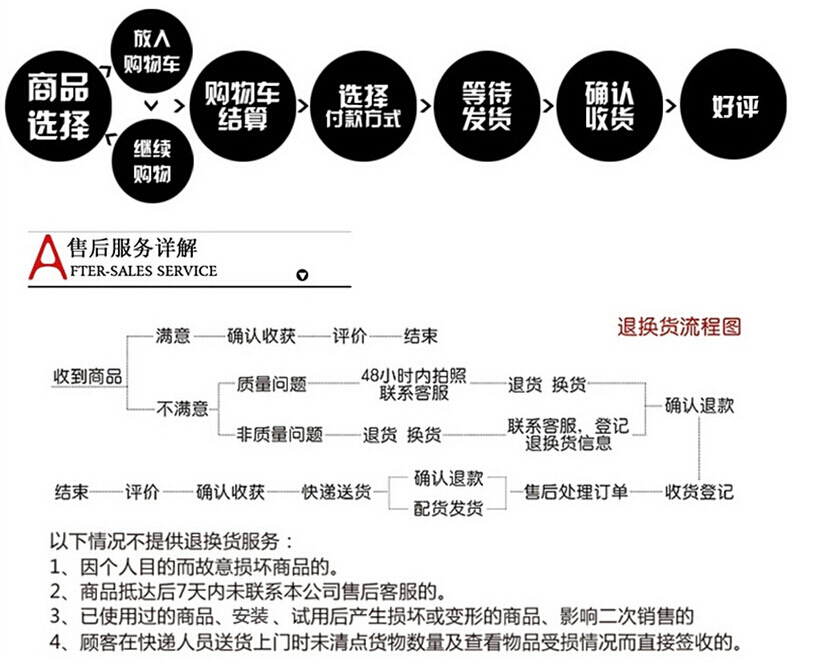

关于发货 亲，能拍下的商品均为现货商品，我们在收款后为您进行商品发货。若您有其他要求，可以给我们留言或通过在线的客服进行沟通。关于色差 我司商品均实物拍摄，但因拍摄灯光，显示器的色值偏差及个人对颜色的理解度不同，实物与照片会有一定的色差，此情况实属难免**终颜色以商品实物为准。退换货服务 因产品质量问题造成的退换货，本店承担所有责任及其所发生的任何费用；如拍后因买家自身问题退货，请提前告知店主，因非质量问题造成的退换货，将由客户您承担所有责任及其所发生的任何费用。退回时请务必保证宝贝的完整（包括塑料袋，盒子的完整），且不影响二次销售，会为您办理退换货手续！快递签收 收件时请务必当着快递面拆开检查无误后再签收，如有不妥，请拒绝签收，或者立即与在线客服取得联系。快递公司的业务员素质参差不齐，几乎所有的快递公司都会有这样的问题。如果你要让同事，门卫代签，事先也要做好沟通工作，一经签收**代表着你已经认可，再发现问题找快递公司索赔，他们是不会认账的！当然店主也是没有办法负责任的！要切记哦！关于评价 关于评价在每次交易后，都有一次对店主的产品及服务评价的机会，我们非常非常重视各位买家的评价，力求做到好评。如果有任何问题，请务必先联系后评价。只要是合理的范围内，一定妥善解决。无故中评或差评的，必定投诉到底！
