| 产品认证 | IOS9001 |
|---|---|
| 额定电流 | 220V |
| 额定功率 | 750W |
| 极数 | 4P |
| 类型 | 行星减速机 |
| 输出转速 | 500 |
| 用途 | 减速机,输送 |
| 安装形式 | 立式/卧式 |
| 齿面硬度 | 硬齿面 |
| 品牌 | 自创 |
| 加工定制 | 是 |
本公司供应减速电动机自创750W 220V 500 IOS9001 4P 自创，质量保证，欢迎咨询洽谈。
ZCF85精密行星减速机参数
级数 | 单级 | 双级 | ||||||||||||
减速比(i) | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
额定输出力矩T 2N(Nm) | 60.0 | 88.0 | 95.0 | 66.0 | 40.0 | 98.0 | 98.0 | 98.0 | 105.0 | 98.0 | 105.0 | 98.0 | 105.0 | 75.0 |
最大输出力矩T 2NOT(NM) | 120.0 | 176.0 | 190.0 | 132.0 | 80.0 | 196.0 | 196.0 | 196.0 | 210.0 | 196.0 | 210.0 | 196.0 | 210.0 | 150.0 |
转动惯量J1 (Kgcm2 ) | 0.72 | 0.52 | 0.45 | 0.41 | 0.35 | 0.72 | 0.52 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 |
级数 | 三级 | |||||||||||||
减速比(i) | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 | |
额定输出力矩T 2N(Nm) | 125.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 93.0 | 58.0 | |
最大输出力矩T 2NOT(NM) | 250.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 186.0 | 116.0 | |
转动惯量J1 (Kgcm2 ) | 0.45 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | |
级数 | 单级 | 双级 | 三级 | |||
额定输入转速n1N（rpm） | 3500 | 3500 | 3500 | |||
最大输入转速n1B(rpm) | 6000 | 6000 | 6000 | |||
最大容许径向力F 2rB(N) | 1050 | 1300 | 1500 | |||
最大容许轴向力F 2aB(N) | 850 | 1100 | 1300 | |||
空载力矩(Nm) | 约0.7 | 约0.4 | 约0.3 | |||
满载效率(%) | 96 | 94 | 90 | |||
回程间隙(arcmin) | 精密侧隙<3<> | 标准侧隙<8<> | 精密侧隙<5<> | 标准侧隙<10<> | 精密侧隙<8<> | 标准侧隙 <12<> |
噪声(dB) | ≤60 | ≤60 | ≤60 | |||
重量(Kg) | 2.5 | 3.1 | 3.7 | |||
平均寿命(h) | >20000 | |||||
抗扭刚性(Nm/armin) | 7.5 | |||||
润滑油 | 长效润滑 | |||||
旋转方向 | 输入输出同向 | |||||
保护等级 | IP65 | |||||
安装方式 | 任意 | |||||
说明：
(1) 减速比（i=Nin/Nout）
(2)减速机回程间隙是在受力2%的额定输出力矩T2N下测得
(3) 最大容许径向力/轴向力：单级在输出转速为100rpm时，双级在输出转速为50rpm时，三级在输出转速为10rpm时，作用于输出轴中心位置（1/2轴长处）所测得允许径向力及轴向力
(4) 噪声值是在额定输入转速 1N=3000rpm且无负载下测得
(5) 减速机寿命是在额定负载下，连续运转的时间
(6) 配电机尺寸：电机不同，与之匹配的尺寸将有所变化，适配器将不同。本公司减速机能与任何电机匹配安装
(7) 转动惯量：指减速机输入端启动需要的惯量值，样本上均指输入轴径为?19时的结果
(8) 如有其它特殊要求时，请与ZC技术人员联系

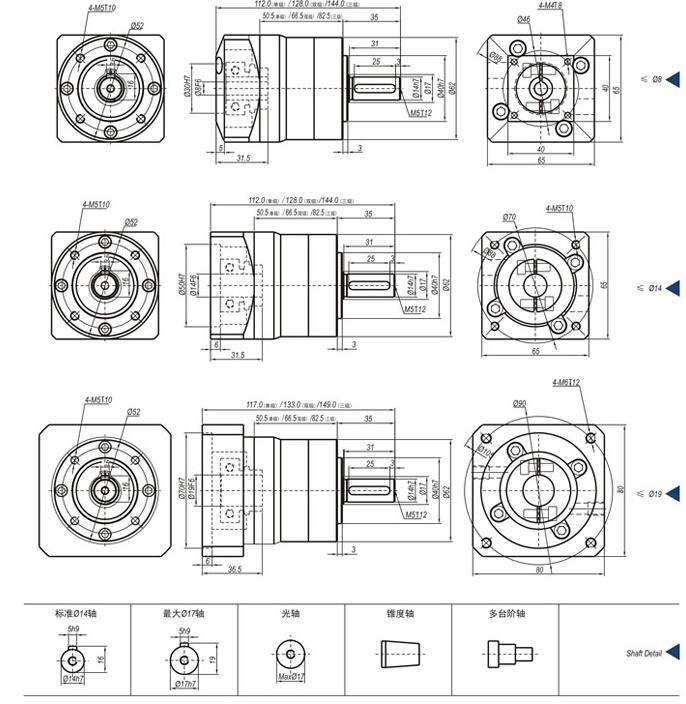

ZCF85精密行星减速机参考尺寸图
