概述

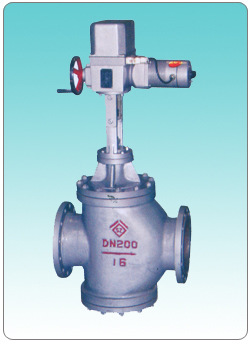

ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0~10或4~20MA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；
公称通径范围DN20-400。
标准及规范 | 制造标准 | 压力温度等级 | 结构长度 | 焊接端 | 密封面泄漏试验 | GB10869
ASME B16.34 | JB/T3595
ASME B16.34 | JB/T3595
ASME B16.10 | JB/T3595
ASME B16.25 | GB10869
MSS-SP-61 |
主要零件材料 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13 主要技术参数 | 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | | 额定流量 系数 Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | | | 双座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | | 额定行程 L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | | 公称压力 PN(MPa) | 1.6、4.0、6.4 | | 固有流量特性 | 直线、等百分比 | | 允许泄漏量 (1/h) | 10-4x阀额定容量(单座)、10-x阀额定容量(双座) | | 工作温度 t(℃) | -20-220、-40-250、-40-450、-60-450 | | 信号范围 (mA.DC) | 0-10、4-20 | | 电源电压 | 220V、50Hz | | 作用方式 | 电开式、电关式 |
木本产品性能指标贯彻 6B／T4213-92。 ![]()
外形尺寸 单位： mm | 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 法兰距离(L) | PNl6 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 | | PN40 | 190 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | | PN64 | 190 | 205 | 220 | 240 | 265 | 295 | 325 | 370 | 440 | 475 | 570 | 752 | 819 | | 标准阀盖H1 | 单座 | 742 | 777 | 789 | 812 | 812 | 962 | 983 | 991 | 1125 | 1141 | 1128 | 1487 | 1540 | | 双座 | | 787 | 793 | 832 | 842 | 987 | 1017 | 1041 | 1175 | 1191 | 1279 | 1602 | 1640 | | 中温型阀盖H1 | 单座 | 838 | 860 | 872 | 894 | 948 | 1117 | 1138 | 1146 | 1308 | 1324 | 1411 | 1630 | 1720 | | 双座 | | 869 | 874 | 915 | 948 | 1142 | 1172 | 1196 | 1358 | 1378 | 1462 | 1750 | 1820 | | H2 | 单座 | 91 | 112 | 118 | 129 | 144 | 173 | 191 | 195 | 243 | 251 | 290 | 380 | 436 | | 双座 | | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 465 | | B | 460 | 530 | 630 | | 法兰标准 | GB-1.6、2.5、4.0、6.4MPa ANSI:150、300、600Lb JIS：10K、20K、30K |
|
