| 适用行业 | 通用 |
|---|---|
| 工作台面尺寸 | 500*630 |
| 最大切割厚度 | 400（mm） |
| 最大加工速度 | 180（mm/min） |
| 最大加工电流 | 10（A） |
| 表面粗糙度 | 1（um） |
| 品牌 | 际宇 |
| 型号 | DK7750 |

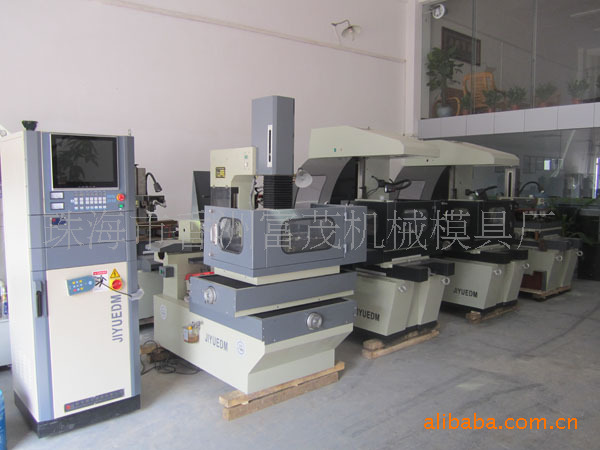

T型环保精密模具专用中走丝机技术规格
项目 | 单位 | AQ-430T | AQ-540T | AQ-650T |
主机 | ||||
整机外形尺寸 | mm | 1600×1200×2100 | 1750×1300×2100 | 1950×1650×2100 |
机床总重量 | kg | 1800 | 2200 | 2600 |
工作台面尺寸 | mm | 720×500 | 790×520 | 830×580 |
工作台行程 | mm | 320×400×280 | 450×550×280 | 500×630×280 |
XY轴导轨 | 精密直线滚动导轨 | |||
XY轴最小分辨率 | mm | 0.001 | ||
UV轴最小分辨率 | mm | 0.001 | ||
最大切割锥度 | 6°/80mm | |||
最大切割厚度 | mm | 300 | 400 | 500 |
最大工件重量 | kg | 500 | 800 | 1200 |
标准配置 | 380V±10%/50或60HZ | |||
输入功率 | kw | 2 | ||
最大加工电流 | A | 10 | ||
最大加工速度 | mm2/min | 180 | ||
最佳表面粗糙度（Ra） | μm | ≤1.0 | ≤1.0 | ≤1.0 |
标准工艺参数 | 模具钢/铜/铝合金/硬质合金 | |||
显示器 | 15"LCD彩色液晶显示器 | |||
工作台驱动 | 5相10拍步进电机驱动、伺服驱动 | |||
重复定位精度 | mm | ±0.005mm | ||
综合加工精度 | mm | 0.01 | ||
控制方式及轴数 | 4轴联动 控制 | |||
机床结构
1）卧式机身，C型慢走丝立柱式线架
2）运丝系统具有恒张力结构
3）精密宝石导丝咀
4）高压进级式过滤水箱（有两个高压过滤装制）
机床主要功能
1、可自动记忆100组加工参数，强大容量，随心所欲。
2、可实现连续10段参数精线加工
3、具有智能化自动加工功能，只需告之加工的技术要求，系统自动进行粗-中-精的加工。
4、具有强大而完善的参数编辑功能，为高级操作人员提供广阔的展示空间：
（1）可对生成参数进行任意修正，以达到最佳之效果。
（2）可任意选择加工参数指令段号。
（3）可对尺寸制式进行“公制”和“英式”的任意切换，有助于国际化的技术交流。
（4）可实现防积碳参数的自由设定。
（5）可精确适时记录加工时间，为您的加工成本提供准确的依据。
（6）可实现加工完自动智能方式停机，在保护设备的前提下，降低损耗，当与静音功能配合时，真正实现“睡眠加工”。
5、具有多种实用的自动保护功能;
控制台技术参数要求
1、适用CAD、HF等自动编程软件
2、编程控制一体化：加工同时编程，加工轨迹实时跟踪显示，三维造型
3、国际标准ISO代码控制
4、上下异形、等半径、直角过渡锥度加工
5、CAD/CAM数据交换操作
6、脉冲宽度5-150us
7、脉冲间隔1：2-1：16
8、空载输出电压：80V-100V
9、功率消耗<700W
10、具有多种自我保护功能（丝筒超程自动保护·机床断丝自动停机保护·短路自动回退保护·停电记忆保护·短路自动报警·断丝自动报警、加工完自动停机报警），能实现无人看守工作。
11、可自动记忆100组加工参数，强大容量，随心所欲。
12、 可实现连续10段参数精线加工
13、具有智能化自动加工功能，只需告之加工的技术要求，系统自动进行粗-中-精的加工。
14、具有强大而完善的参数编辑功能，为高级操作人员提供广阔的展示空间：
（1）可对生成参数进行任意修正，以达到最佳之效果。
（2）可任意选择加工参数指令段号。
（3）可对尺寸制式进行“公制”和“英式”的任意切换，有助于国际化的技术交流。（4）可实现防积碳参数的自由设定。
（5）可精确适时记录加工时间，为您的加工成本提供准确的依据。
（6）可实现加工完自动智能方式停机，在保护设备的前提下，降低损耗，当与静音功能配合时，真正实现“睡眠加工”。
15、具有多种实用的自动保护功能：
16、钼丝损耗：每加工10万平方毫米钼丝损耗小于0.006mm。
