| 材质 | 铸钢 |
|---|---|
| 工艺 | 锻造 |
| 规格 | 40T,30T,150C |
| 用途 | 矿用 |
| 品牌 | 山东中链 |
| 型号 | 40T 30T 150C |
| 加工定制 | 是 |

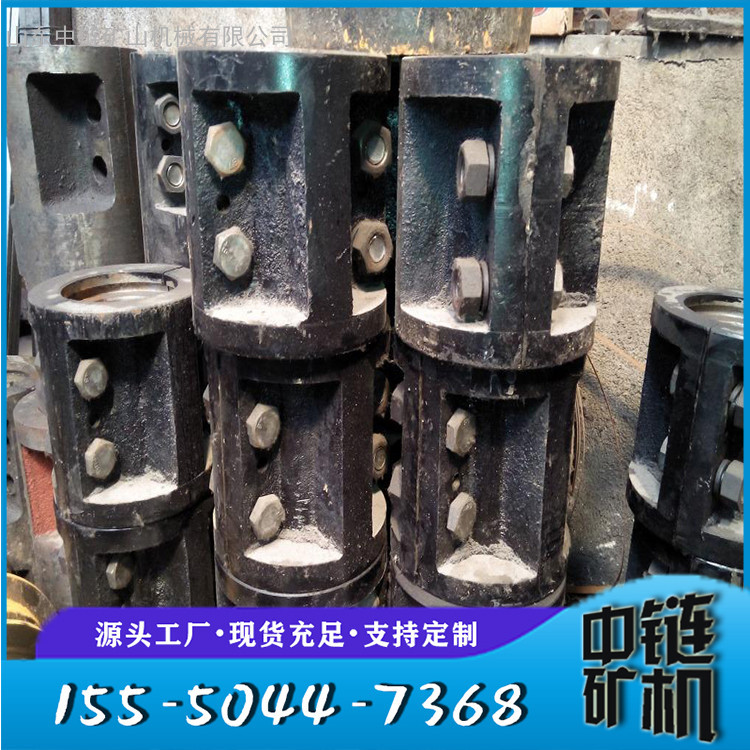

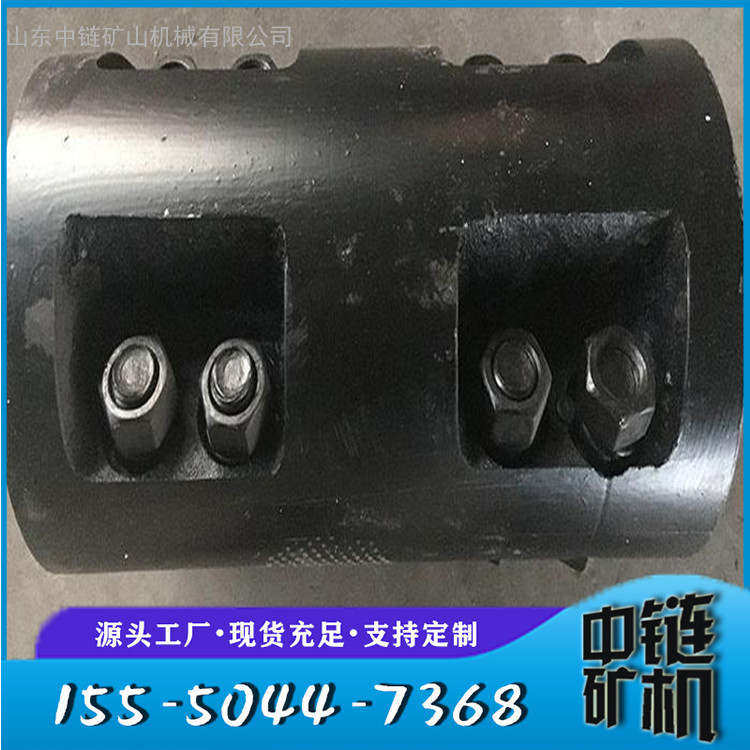

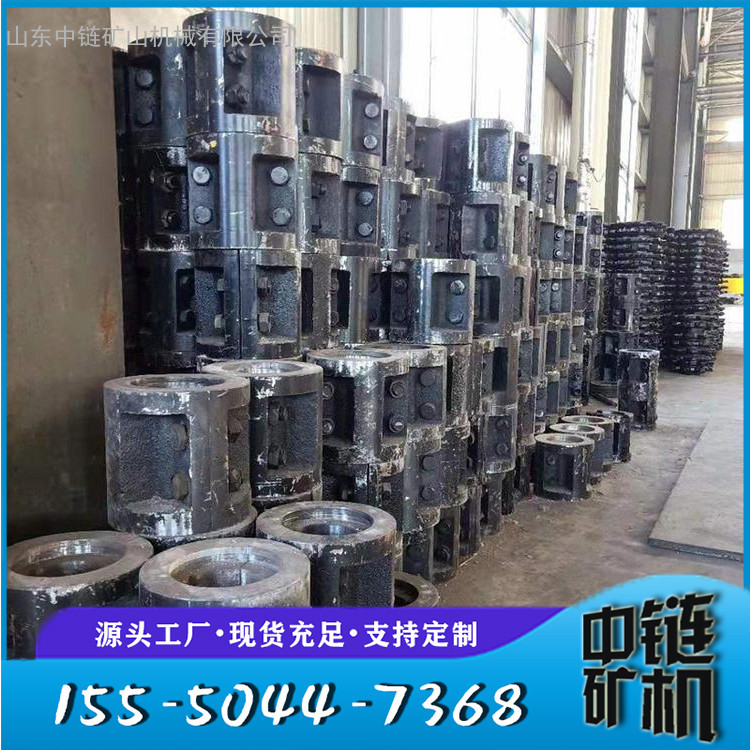

SGB620/40T半滚筒 主要部分结构：
1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成
2、主要部件结构及工作原理传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连
体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式传动链，从而起到运输煤炭的作用。
3、减速器：减速器为圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整： 轴为0.04--0.1；
为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑 点，其啮合侧隙不小于0.17mm，接触斑 点沿齿长和齿高方向不少于百分之50。 轴轴向游隙可通过调整螺母进行调整， 、三、四轴轴向游隙用调整垫进行调整

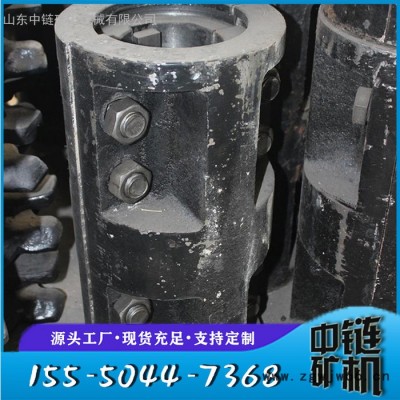

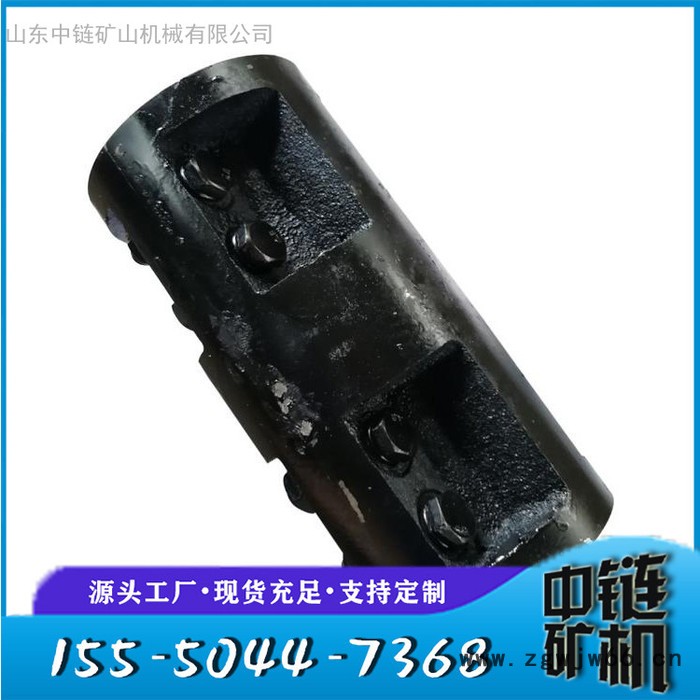

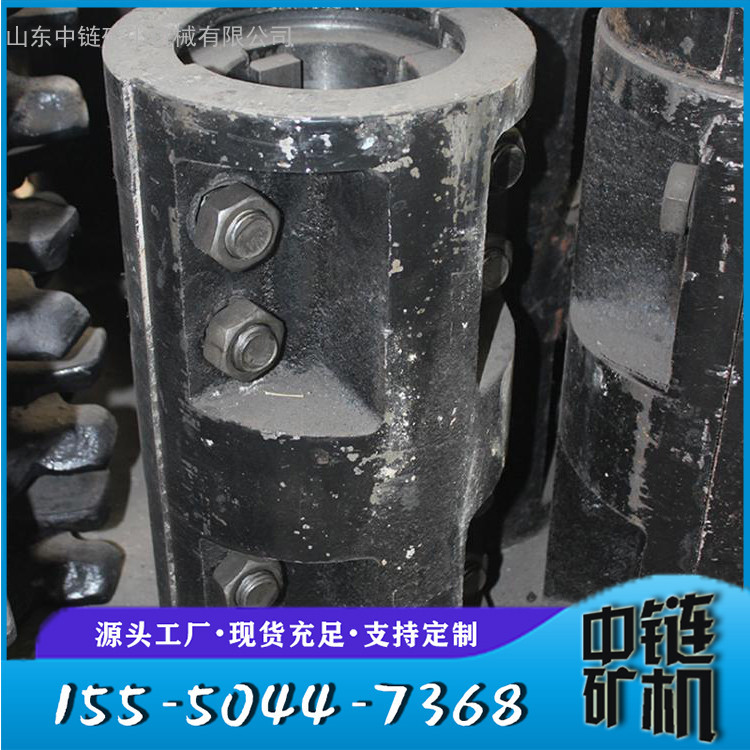

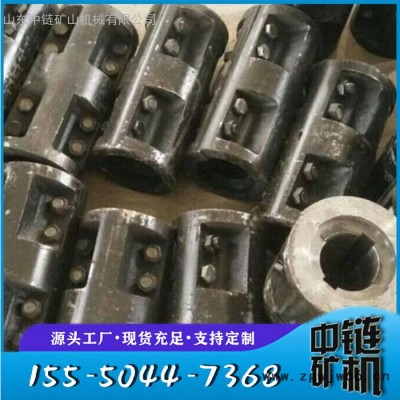

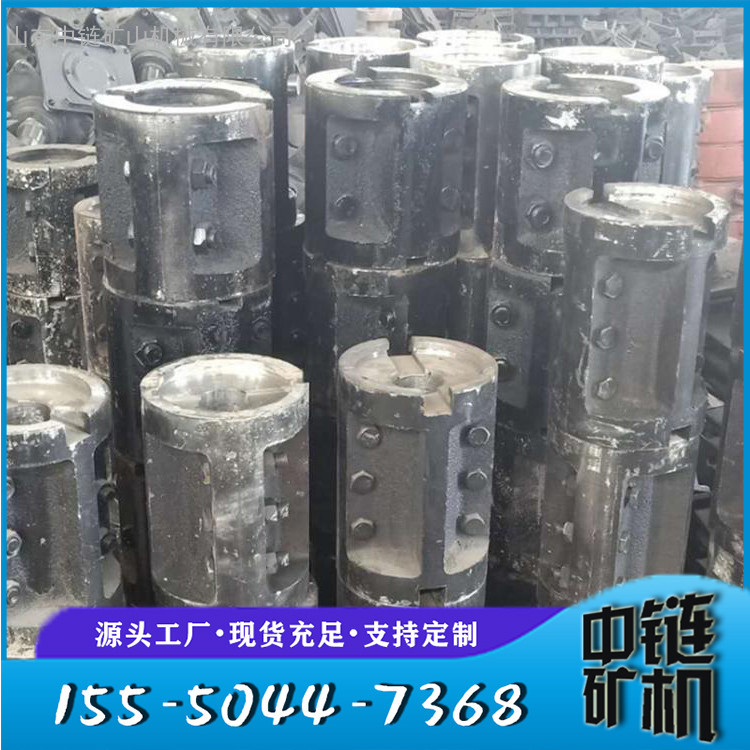

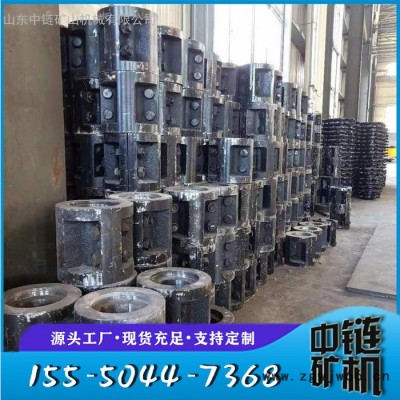

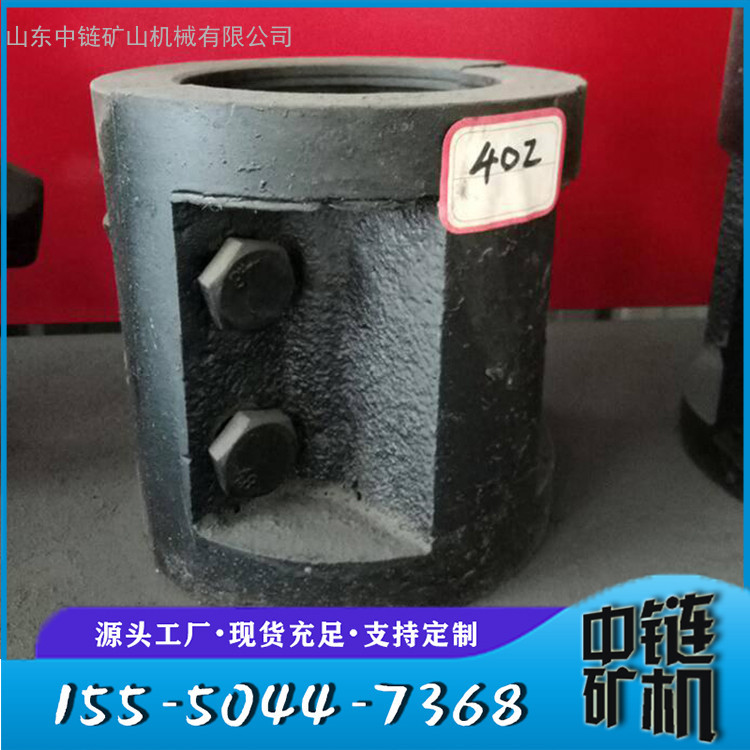

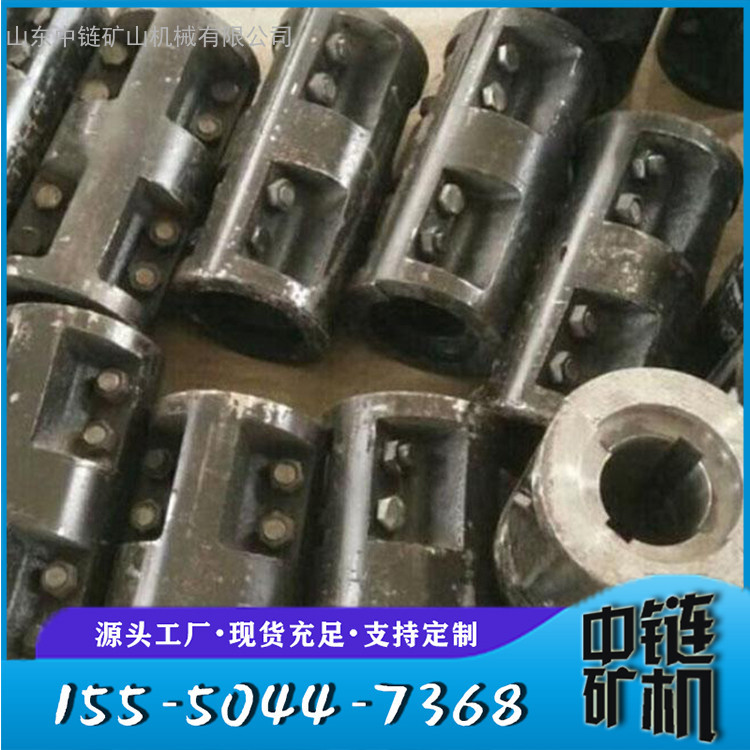

4、链轮：链轮半滚筒组成一体，为刮板链传递动力
5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接
6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮
7、紧链器：紧链器由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用
8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

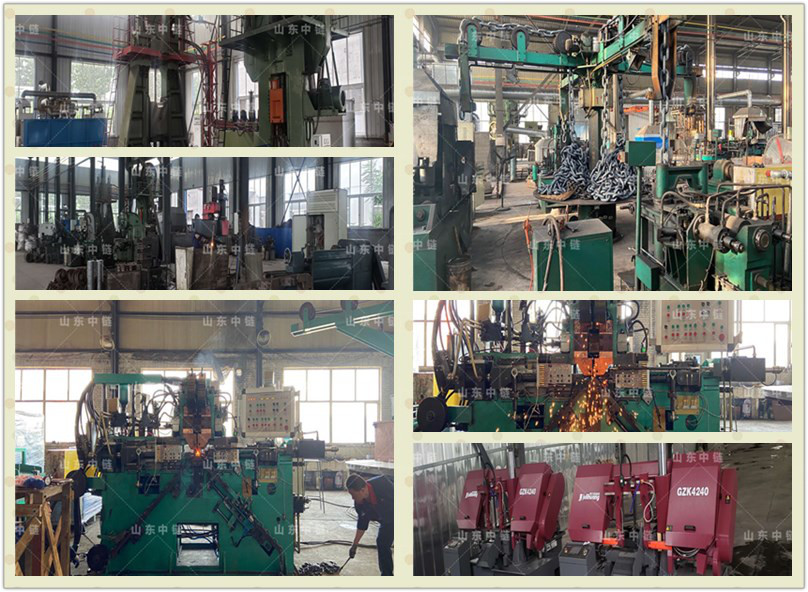

山东中链矿山机械有限公司主要供应，数控机床及系统研发、制造、安装、销售；矿山机械设备及配件研发、制造、加工、销售；矿山机械设备、电机、水泵、变压器、偶合器维修机销售；机械部件加工销售等。生产的主要产品有刮板输送机、矿用圆环链、扁平接链环、开口式连接环、固定车箱式矿车、滚轮罐耳、液力偶合器及采煤机、掘进机等大型设备的配件；并且承揽液力偶合器、高低压电机、水泵的维修，链轮的维修。
