| 产地 | 广东 |
|---|---|
| 额定电压 | DHGHG |
| 功率 | 25k |
| 滚筒直径 | 1700 |
| 类型 | 吊钩式 |
| 外形尺寸 | 1500×1600×3850 |
| 新旧程度 | 全新 |
| 载重量 | 1000 |
| 作用对象 | 钢材抛丸清理机 |
| 经营模式 | 自产自销 |
| 品牌 | 威尔特机械 |
| 型号 | Q376E |
| 适用星级 | 五星级 |
抛丸机应用领域详细介绍：
当前,随着技术的成熟和发展,抛丸机已经逐渐摆脱了”铸造机械”的范畴,步入了更广泛的领域的发展新天地,应用范围越来越广泛。近几年来,抛丸机已不仅仅应用在铸造业,还广泛进入了以下各个行业中。
1、港口、造船及钢铁冶炼业
主要是钢板型材预处理线.现国内国际多家船厂、钢厂都已成功应用了此设备.我国也有多条钢板线出中国外。
2、铁路机车、汽车制造业
全国几乎所有的铁路机车厂、车辆段都上了整车或摇枕侧架抛丸清理机,汽车底盘、车体、关键零部件等也大量使用清理设备。
3、航空航天及军事领域 如飞机机翼、尾翼、军工件等。
4、工程机械厂
典型工件如控掘机、推土机五大部件等。
5、建筑机械、桥梁工程
建筑塔机、公路跨江跨海钢结构大桥等。
6、非金属领域

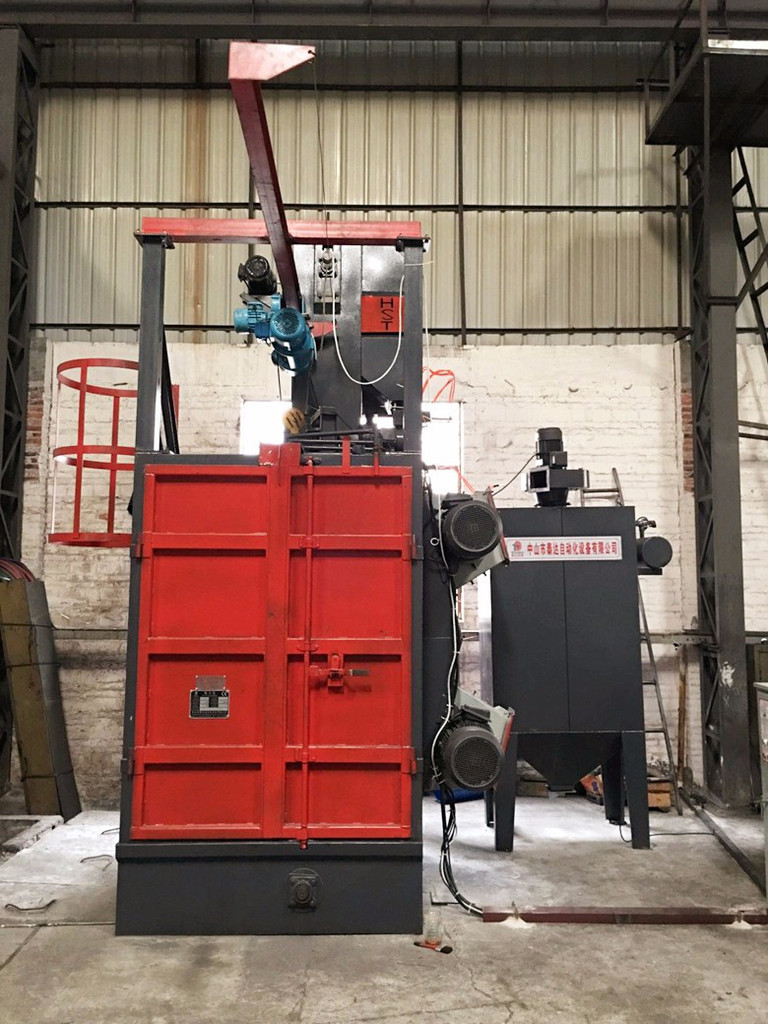

一、吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.2~0.8的弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本鑫国机型广泛应用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。并且本机型适合于不宜碰撞的细长、薄壁件的清理。
二、吊钩式抛丸机优点
1.采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、获得满意的清理质量。
2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率，保证了清理效果，减小了对室体护板的磨损。
3.采用倍受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。
4.清理室内热区采用 轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且外形美观、易于更换，是当今***流行的清理机室体防护方式。
三、吊钩式抛丸机结构：吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。
1、抛丸清理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，使用轧制Mn13护板，使用寿命10年
是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX130 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为12mm 的 进口轧制Mn13护板，单班生产使用寿命可以达到十年。其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。
2.抛丸器：抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。本机所用 QX130 型悬臂离心式抛丸器具有高效、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸叶片时，只须轻击叶片外端便可将叶片卸下，拆卸八片叶片只须 10-20 分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上，而罩壳上固定主轴及定向套的孔是一次性加工的，从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。定向套在使用过程中，应经常检查矩形窗口的磨损情况，当窗口磨损 5 毫米左右后，须后转 5 毫米左右（按叶轮旋转方向），当窗口损耗 15 毫米以上时应更换，否则弹丸的径向散射角将按比例增大，以致加快护板的磨损和降低清理效率。
3.斗室提升机：斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连，上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞.本机采用平皮带转动。工作时，固定在输送胶带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料提升至提升机顶部，***后靠离心重力方式落料，将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时，可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米，调整时应注意使两端的调节量一致.
4.丸砂分离器：本机采用先进的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口，用来向设备补充新弹丸。从斗式提升机流入的丸砂混合物，由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。工作时，内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送，并且使其沿分离器全长均匀布料，然后丸料通过分离器重锤的调节，呈流幕状态均匀流至分离器底部。此时，分离器风机通过分离器抽风孔抽风。利用重力风选原理，将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离，大颗粒废料从分离器丸料溢流口流出，细小丸料、粉尘从废料出口流出，弹丸进入丸料仓进行循环.

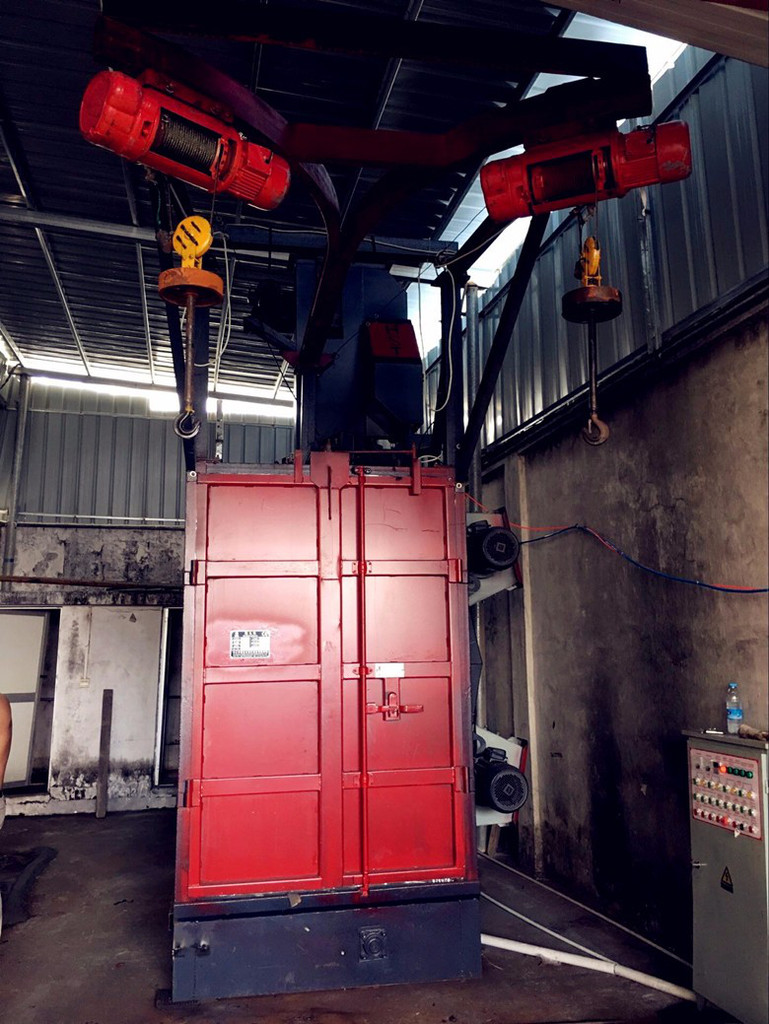

5.吊钩系统：由吊钩、 减速装置、摩擦轮、电动葫芦零部件等组成。本系统完成吊挂工件、提升工件、将工件运进 DISA吊钩密封系统
室体、在自转装置的驱动下使工件在清理室内自转等功能。
本机配带离心式二级除尘系统
