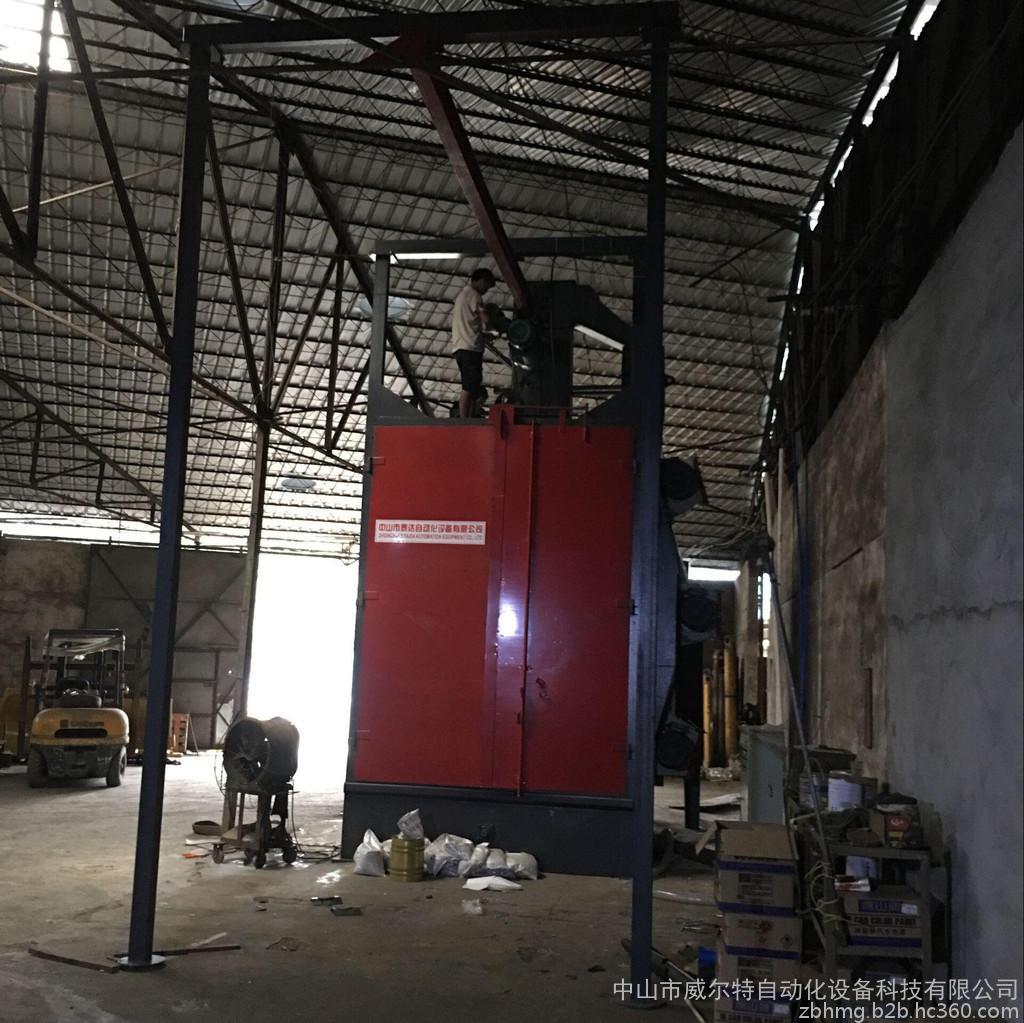

吊钩式抛丸机

吊钩式抛丸机分为单吊钩和双吊钩，吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本机型广泛应用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。

简介

本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm. 标准机型带有2-7个抛头，**大承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。

结构

吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成

抛丸清理室

抛丸清理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，

使用轧制Mn13护板，使用寿命10年

是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX130 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为12mm 的 进口轧制Mn13护板，单班生产使用寿命可以达到十年。其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。

优点

1.采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、

获得满意的清理质量。

2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全

采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳

动生产率，保证了清理效果，减小了对室体护板的磨损。

3.采用备受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用

户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。

4.清理室内热区采用 轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且

外形美观、易于更换，是当今**的清理机室体防护方式。
