东莞市双帮塑胶原料有限公司

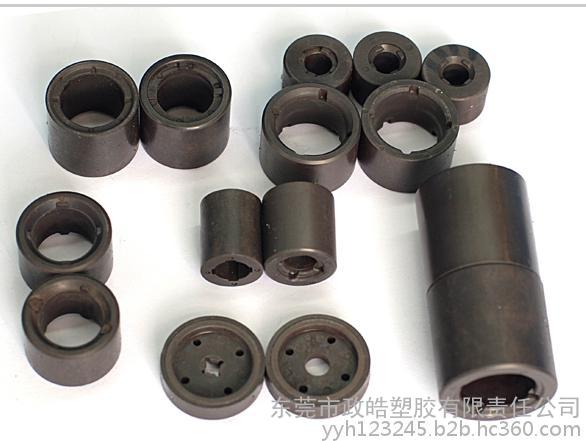

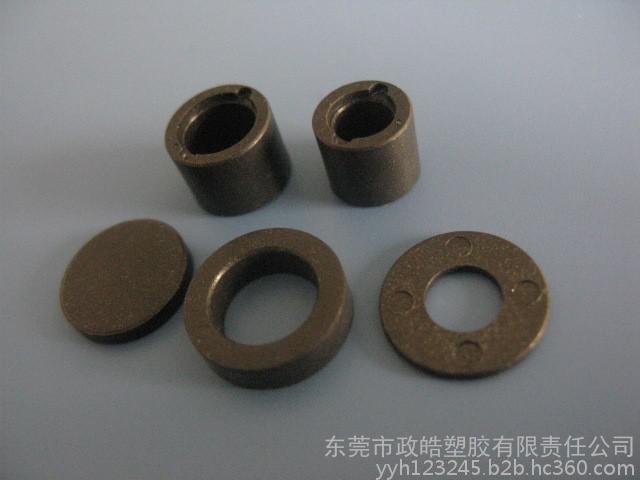

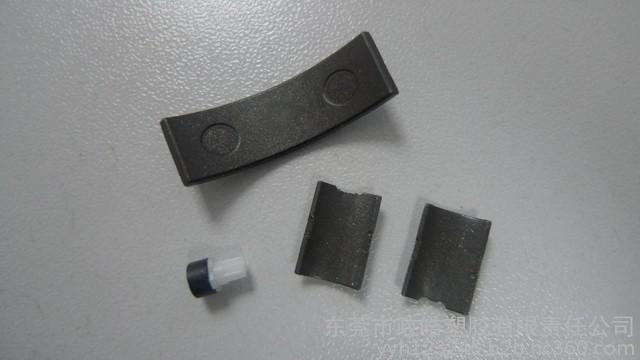

塑磁颗粒/注塑磁 /注塑钕铁硼/塑胶磁铁 /步进电机磁环/微型马达磁瓦/仪表仪器传感器磁环

N280S(PA12注塑钕铁硼）物性详细说明

剩磁Br(mT)......................................................619

剩磁Br(G)........................................................6190

保磁力Hc(kA/m)............................................385

保磁力Hc(oe)...................................................4840

保磁力Hci(kA/m)............................................704

保磁力Hci(oe).................................................8850

**大磁能积, (BH)max(kj/m3)........................

**大磁能积, (BH)max(MGOe).......................7.6

密度( g/cm3)......................................................5.54

流动性(g/10min.)condition270°C/5kg...........733

水份（ppm).......................................................85

弯曲强度........(mpa).........................................71.9

拉伸强度(mpa).................................................36.3

冲击强度(kj/m3)...............................................7.6

收缩率(%)..........................................................0.2

热变形温度(°C)................................................

线膨胀系数(1/°C).............................................2.3E-05

注塑参数

射筒温度H4(°C)...............................................210°C

射筒温度H3(°C)...............................................250°C

射筒温度H2(°C)..............................................265 °C

射筒温度H1(NH)(°C).........................................260 °C

磨具温度(°C)..........................................................80°C

设定速度（mm/s).....................................................75

优点

高剩磁、高矫顽力、高磁能积、高性能价格比，容易加工各种尺寸及**小规格

NdFeB粘结永磁材料是由NdFeB磁粉加入粘合剂而制成。自1988年成功地开发此材料以来其发展相当的迅速、产量成倍地增长，它作为一种高性能的永磁材料，符合当代电子产品期短、小、轻、薄方向发展的潮流。

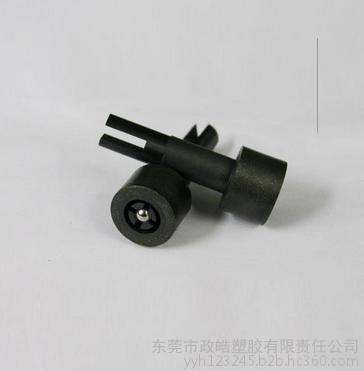

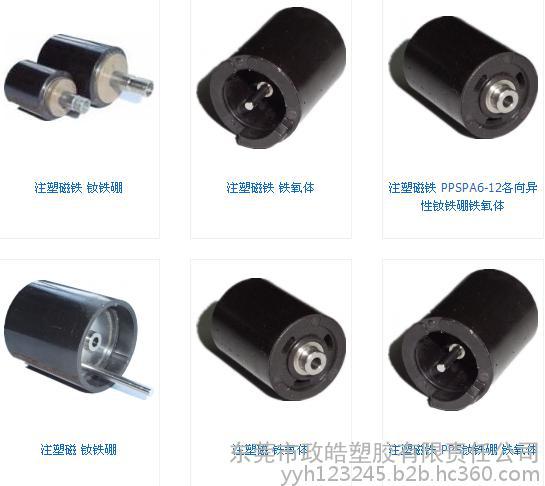

 钕铁硼稀土永磁材料粘结注塑成型，产品兼有钢性、弹性；可与金属、塑料及其他镶嵌件一次成型，简化装配，结实、牢固（不易脱落和变形）；可保证精度热熔状态充满模腔，一模多件，密度均匀，磁场一致性好；塑料对磁粉的包覆，磁体具有较好的防腐性。此类产品为辐射多极充磁，由钕铁硼磁粉与塑料、金属垫片镶嵌件（根据客户产品需要而定）注塑成型，根据需要可内置不锈钢弹簧及滚珠。

粘结钕铁硼永磁材料的生产及应用开发较晚，应用面不广，用量较小，主要用于办公室自动化设备、电装机械、视听设备、仪器仪表、小型马达和计量机械、在手机、CD-ROM、DVD-ROM驱动电机、硬盘主轴电机HDD、其他微特直流电机和自动化仪器仪表等领域应用广泛。近年我国粘结钕铁硼永磁材料的应用比例为：计算机占62%，电子工业占7%，办公室自动化设备占8%，汽车占7%，器具占7%，其他占9%

按制造工艺可将粘接钕铁硼成型工艺分成四类。压制成型、注射成型、挤出成型和压延成型，注射成型粘结磁体是当前粘结永磁中发展**、产品**多的一种成型工艺，日本是世界上**早研制开发注射成型钕铁硼永磁体的**之一，产品成熟，已形成系列。

钕铁硼磁体注射成型和烧结磁体以及模压粘结永磁体相比有如下突出优点。

  1. 生产效率高，加工成本低。

  2. 可方便加工带嵌件的磁体。

  3. 可成型更为复杂形状且带高公差要求的磁体。

  4. 可生产各种尺寸小，精度高的磁体。

  5. 化学稳定性和防腐性好。

  6. 密度低，力学强度高。

  7. 废品可再生利用等。

塑料牌号太多，详情请咨询本公司相关业务人员13717397890尹生
