额定电压 | 380(V) |
---|---|
应用范围 | 机电设备 |
产品类型 | 三相异步电动机 |
产品认证 | iso2000 |
额定功率 | 0.75KW |
额定转速 | 1450(rpm) |
极数 | 4极 |
品牌 | 迈成 |
型号 | YCT112-4B 0.75KW 调速电机 |
加载中... 加载中...

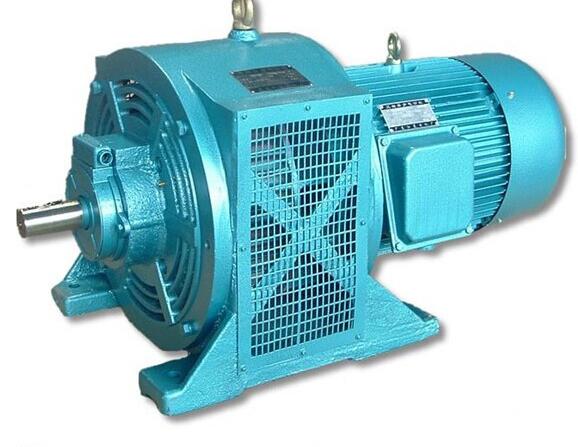

一,调速电机概述
YCT系列电磁调速异步电动机,是一种交流恒转矩调速电机,是通过可控硅控制而达到均匀无级调速的。YCT系列电机具有速度负反馈自动调节系统,速度变化率低于3%;无失控区,最大可达10:1;控制功率小,便于自控、群控、遥控;起动性能好,启动转矩大,起动平滑,使用维护方便等特点.
机座号frameNO. | 外形尺寸overall dimension | ||||
AB | AD | HD | L | HA | |
YCT90-4B | 190 | 95 | 275 | 456 | 15 |
YCT112-4A4B | 273 | 150 | 275 | 515 | 16 |
YCT132-4A4B | 305 | 158 | 330 | 540 | 20 |
YCT160-4A4B | 340 | 185 | 375 | 615 | 20 |
YCT180-4A4B | 375 | 188 | 430 | 570 | 30 |
YCT200-4A4B | 420 | 230 | 480 | 800 | 30 |
YCT225-4A4B | 485 | 255 | 530 | 955 | 30 |
YCT250-4A4B | 540 | 285 | 570 | 1130 | 35 |
YCT280-4A4B | 580 | 320 | 655 | 1260 | 40 |
YCT315-4A4B | 650 | 345 | 720 | 1400 | 45 |
YCT系列电磁调速电动机能在规定的调速范围内均匀地、连续地无级调速,并能输出额定转矩,电机在运行中当负载转矩变动时可通过控制器的速度负反馈系统自动调节离合器的励磁电流,使输出转速基本上保持不变。
本系列电机有全国统一的技术条件,并且外形安装尺寸、拖动电机及其它易损件全国各生产厂均为统一,可以互换。
本产品已广泛应用在轻工、纺织、印刷、造纸、石化、食品、制糖、水泥、塑料、电机、电缆、电站、机械等工业各部门作恒转矩交流无级调速,特别适用于风机、水泵类的负载调速节能。
二、调速电机型号说明
三、YCT电机特点
1、调速范围广,速度调节平滑。
2、具有转速负反锁的自动调节系统,调速精度高,转速变化率不大于2.5%。
3、控制系统简单、可靠、可手控、自控和遥控,适合范围广。
4、起动平滑,起动转矩大。
5、结构简单,运行可靠,维护方便。
6、本系列调速电机无失控区。

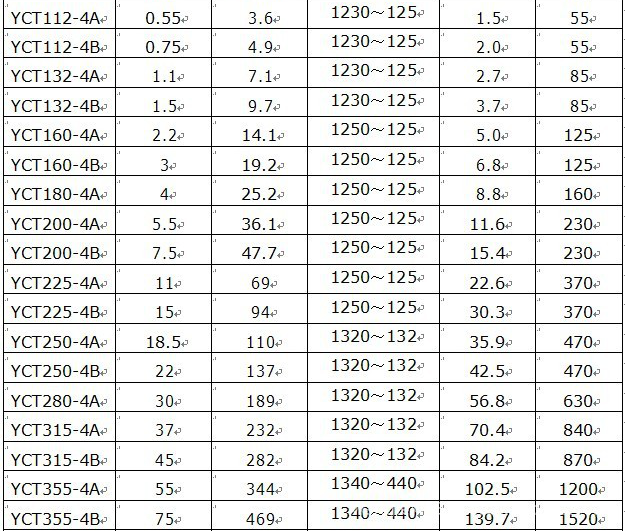

四、主要参数

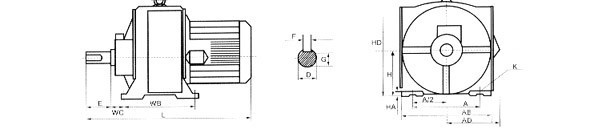

五、安装尺寸
机座号frameNO. | 外形尺寸overall dimension | ||||
AB | AD | HD | L | HA | |
YCT90-4B | 190 | 95 | 275 | 456 | 15 |
YCT112-4A4B | 273 | 150 | 275 | 515 | 16 |
YCT132-4A4B | 305 | 158 | 330 | 540 | 20 |
YCT160-4A4B | 340 | 185 | 375 | 615 | 20 |
YCT180-4A4B | 375 | 188 | 430 | 570 | 30 |
YCT200-4A4B | 420 | 230 | 480 | 800 | 30 |
YCT225-4A4B | 485 | 255 | 530 | 955 | 30 |
YCT250-4A4B | 540 | 285 | 570 | 1130 | 35 |
YCT280-4A4B | 580 | 320 | 655 | 1260 | 40 |
YCT315-4A4B | 650 | 345 | 720 | 1400 | 45 |
