| 规格 | 20 |
|---|---|
| 材质 | 不锈钢 |
| 表面处理 | 平滑 |
| 品牌 | 永视 |
| 型号 | DN20 |

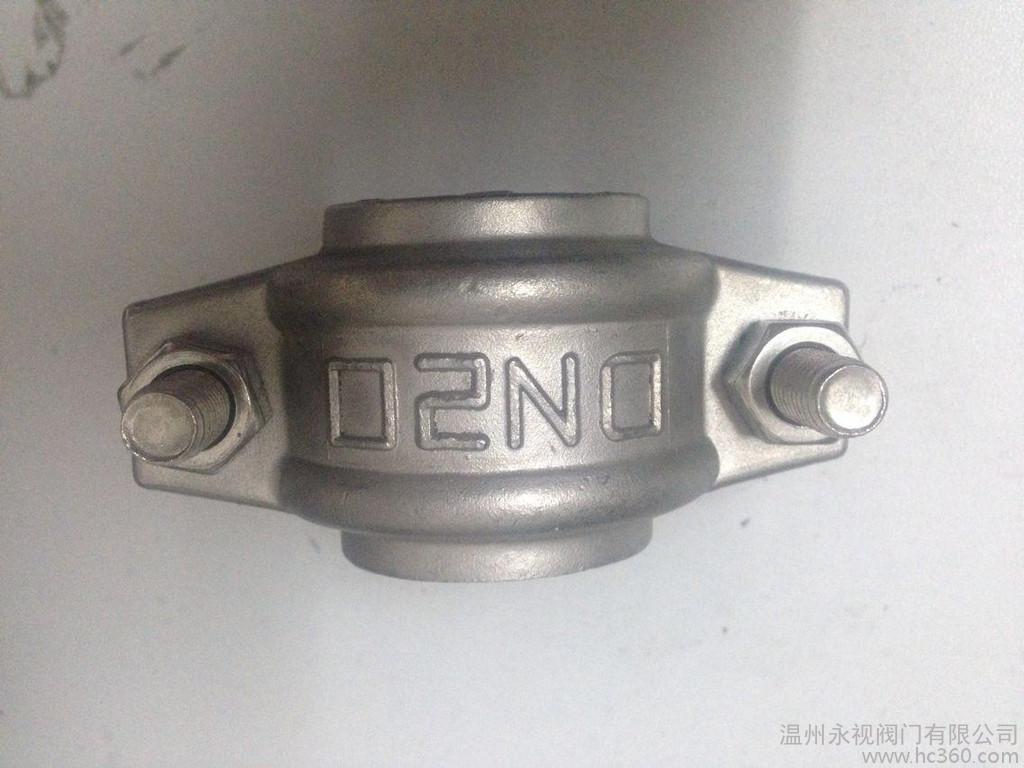

管道连接件拷贝林卡箍的详细描述：
快速：能快速连接管道 ,安装速度比法兰连接快4倍以上并且有挠,可防止位移漏水。
简易：沟槽式管接头比法兰轻，螺栓数量少，舍弃了法兰接头的对孔对锁等复杂程序，作业是无需特殊技术，作业人员只需扳手操作即可。安装对中方便，管件任意旋转而无须刻意对中，因此，安装速度快，劳动强度低。
可靠：科学合理的设计为管路提供可靠耐久的三重保障。拷贝林挠性接头选用高品质的橡胶圈密封，独特的C型结构，使得管内压力越大，密封性能越好。
经济：沟槽式管接头与传统的法兰相比，施工和成本总费用可节省20%-40%。
隔振：管末段端可阻断噪音并防止震动的传播，C型橡胶圈充分发挥吸音和减振作用。扰性接头更能解决管路热胀冷缩，整个系统不需要另加伸、缩接头。
占用空间小：沟槽式管接头与法兰连接所占空间的比例2：3。紧固螺栓无方向性，特别能克服因工作空间狭小带来的不便。
标准配置：不锈钢壳体（304 /316）、天然橡胶密封圈、不锈钢重型螺母
其它配置：球墨铸铁（铸钢）、橡胶密封圈、镀锌螺丝
应用范围纯水系统、生活用水系统、市政给水系统、空调系统、消防系统等机械配管系统
安装方法1．准备好符合要求的沟槽管段、配件和附件。
2．检查橡胶密封圈是否损伤，将其套上一根钢管的端部。
3．将另一根钢管靠近已套上橡胶密封圈的钢管端部、两端处应留有一定间隙，间隙应符合标准要求。
4．将橡胶密封圈套上另一根钢管端部、使橡胶密封圈位于接口中间部位、并在其同边涂抹润滑剂。
5．检查管道中轴线。
6．在接口位置橡胶密封圈外侧安上下卡箍、并将卡箍凸边卡进沟槽内。
7．用手力压紧上下卡箍的耳部、并用木榔头槌紧卡箍凸缘处、将上下卡箍靠紧。
8．在卡箍螺孔位置，穿上螺柱、并均匀轮换拧紧螺母，防止橡胶密封圈起皱。
9．检查确认卡箍凸边全圆周卡进沟槽内。
材料壳体
选用强度高、韧性好、延伸性高等良好机械性能的不锈钢材料。其抗拉强度不小于600Mpa(N/mm2),延伸不小于15%,能抵抗管道的诸多不良因素引起的高压和高冲击,而且还具有较强的防震和吸震性能,在许多机械性能要求高的场合也能正常工作。
螺栓
采用不锈钢材质，其性能等级为8.8级的螺栓,运用二级回火冷打正火工艺,完全保证金属纤维不被破坏,运用氮气保护等工艺手段,提高了螺栓的抗氧化能力,螺栓不易生锈,而且使用寿命长.
密封圈
密封圈是沟槽接头密封性能和寿命**的部件，而密封材料是**重要的保证，密封圈的材料根据使用的介质和管内介质的不同应选用不同的密封圈材料，而正确的选用密封材料**显得非常的关键。密封圈材料选用高性能原胶，炭黑，及一些主要的辅助材料，使产品的扯断强度、扯断伸长率、硬度、高温性能、低温性能**压缩性能等得到全面的保证。
在正常的水系统中使用**广泛的是天然橡胶，在其他的工艺管道或应用水管道中可选用其他材料的密封圈材质，如dq橡胶，硅橡胶，氟橡胶，氯化橡胶等。拷贝林采用平口型设计，利用接头键肩与管道的配合间隙来达到揉性的要求。这种结构在保证强度的前提下，接头不完全卡紧管道，允许有部分的轴向和径向位移。适用于有揉度要求的管路。接头结构完全考虑管道外径的偏差，弥补偏差产生的不利因素，揉性的设计完全可以适应管道偏差，且接头性能不受影响。
| 密封圈成分 | 使用温度℃ | 使用建议 |
| 天然橡胶 | 0-80 | 适用于饮用水、热水、无油空气等，不适用 于石油类介质 |
| 硅橡胶 | -70-260 | 适用于饮用水、热水、无油空气以及高温蒸汽等，不适用 于石油类介质。 |
| 乙丙橡胶 | -50-150 | 适用于热水、稀酸、无油空气和多种化学品，不适用于石油介质 |
| dq橡胶 | -30-85 | 适用于石油产品，带油蒸汽的空气，植物油和矿物油；不适用于超过65℃的热水或超过60℃的热干空气 |
| 氟化橡胶 | -6-148 | 适用于多种氧化酸、石油、卤代泾、润滑油、液压装置液体、有机液体和含碳氢化物的空气 |
