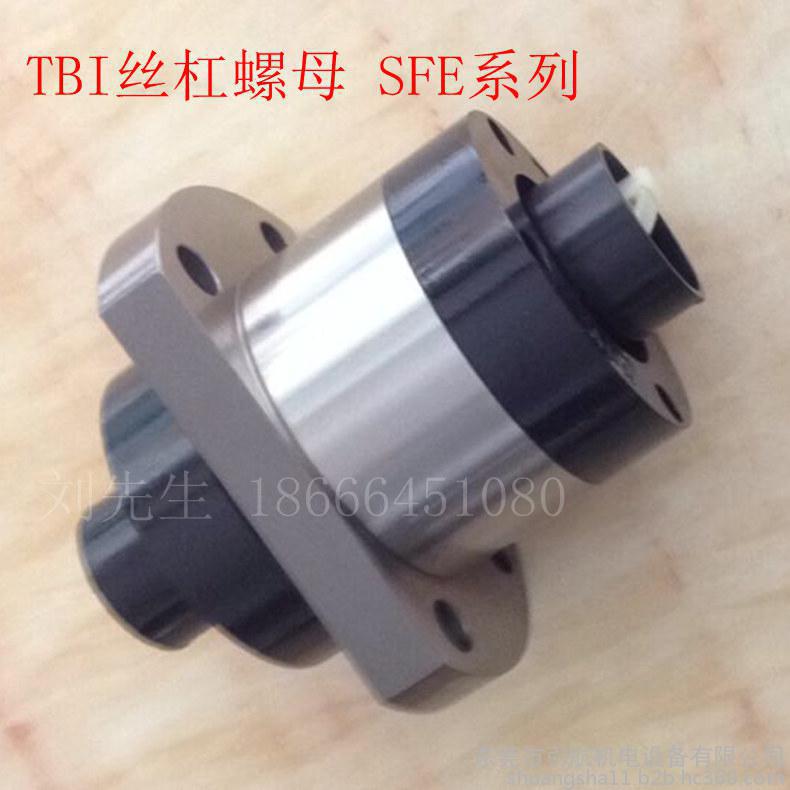

tbi机床丝杆台湾TBI精密滚珠螺杆SFE3232A2/3232A4 原装进口丝杆螺母

特点：

滑动丝杠副和驱动力相比1/3

由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

高精度的保证

滚珠丝杠副是一般是用世界**高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。

微进给可能

滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现**的微进给。

无侧隙、刚性高

滚珠丝杠副可以加与预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

高速进给可能

滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。

◎     精度公差:P5 .P7 –

滚珠丝杆的保护和维修

滚珠丝杠的保护：

滚珠丝杠副可用润滑来提高耐磨性及传动效率。润滑剂分为润滑油及润滑脂两大类。润滑油用机油、90～180号透平油或140号主轴油。润滑脂可采用锂基油脂。润滑脂加在螺纹滚道和安装螺母的壳体空间内，而润滑油通过壳体上的油孔注入螺母空间内。

滚珠丝杠副和其它滚动摩擦的传动元件，只要避免磨料微粒及化学活性物质进入**可以认为这些元件几乎是不产生磨损的情况下工作的。但如果在滚道上落入脏物，或使用肮脏的润滑油，不仅会妨碍滚珠的正常运转，而且使磨损急剧增加。

通常采用毛毡圈对螺母副进行密封，毛毡圈的厚度为螺距的2～3倍，而且内孔做成螺纹的形状，使之紧密地包住丝杠，并装入螺母或套筒两端的槽孔内。密封圈除了采用柔软的毛毡之外，还可以采用耐油橡胶或尼龙材料。由于密封圈和丝杠直接接触，因此防尘效果较好，但也增加了滚珠丝杠螺母副的摩擦阻力矩。为了避免这种摩擦阻力矩，可以采用由较硬塑料制成的非接触式迷宫密封圈，内孔做成与丝杠螺纹滚道相反的形状，并留有一定的间隙。

对于暴露在外面的丝杠，一般采用螺旋刚带、伸缩套筒、锥形套筒以及折叠式塑料或人造革等形式的防护罩，以防止尘埃和磨粒粘附到丝杠表面。除与导轨的防护罩相似外，这几种防护罩一端连接在滚珠螺母的端面，另一端固定在滚珠丝杠的支承座上。这样**可以更加的牢固了。

滚珠丝杠的维修：

滚珠丝杠所产生故障是多种多样的，没有固定的模式。有的故障是渐发性故障，要有一个发展的过程，随着使用时间的增加越来越严重；有时是突发性故障， 一般没有明显的征兆，而突然发生，这种故障是各种不利因素及外界共同作用而产生的。所以通过正确的检测来确定真正的故障原因，是快速准确维修的前提。

1）滚珠丝杠螺母副及支撑系统间隙的检测与修理
  当数控机床出现反向误差大、定位精度不稳定、过象限出现刀痕时，首先要检测丝杠系统有没有间隙。检测的方法有:用百分表配合钢球放在丝杠的一端中心孔 中，测量丝杠的轴向窜动，另一块百分表测量工作台移动。正反转动丝杠，观察两块百分表上反映的数值，根据数值不同的变化确认故障部位。
  a）丝杠支撑轴承间隙的检测与修理
  如测量丝杠的百分表在丝杠正反向转动时指针没有摆动，说明丝杠没有窜动。如百分表指针摆动，说明丝杠有窜动现象。该百分表**大与**小测量值之差**是丝杠 的轴向窜动的距离。这时，我们**要检查支撑轴承的背帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题，只要重新配做预加 负荷垫圈**可以了。如果轴承损坏，需要把轴承更换掉，重新配做预加负荷垫圈，再把背帽背紧。丝杠轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杠安 装精度**的状态是没有正反间隙，支撑轴承还要有0.02mm左右的过盈。
  b）滚珠丝杠双螺母副产生间隙的检测与维修
  通过检测，如果确认故障不是由于丝杠窜动引起的。那**要考虑是否是丝杠螺母副之间产生了间隙，这种情况的检测方法基本与检测丝杠窜动相同。用百分表测量与螺母相连的工作台上，正反向转动丝杠，检测出丝杠与螺母之间的**大间隙，然后进行调整。

方法如图2所示，调整垫片4的厚度，使左右两螺母1、2产生轴向位移，从而消除滚珠丝杠螺母副间隙和产生预紧力。因丝杠螺母副的结构不同，所以调整方法也不同，这里不一一列举。
  c）单螺母副的检测与维修
  对于单螺母滚珠丝杠，丝杠螺母副之间的间隙是不能调整的。如检测出丝杠螺母副存在间隙。首先检查丝杠和螺母的螺纹圆弧是否已经磨损，如磨损严重，必须更换全套丝杠螺母。
  如检查磨损轻微**可以更换更大直径的滚珠来修复。首先检测出丝杠螺母副的**大间隙，换算成滚珠直径的增加，然后选配合适的滚珠重新装配。这样的维修是比较复杂，所需时间长，要求技术水平高。
  d）螺母法兰盘与工作台连接没有固定好而产生的间隙
  这个问题一般容易被人忽视，因机床长期往复运动，固定法拉盘的螺钉松动产生间隙，在检查丝杠螺母间隙时**高把该故障因素先排除，以免在修理时走弯路。
  e）滚珠丝杠螺母副运动不平稳、噪音过大等故障的维修。
  滚珠丝杠螺母副运动不平稳和噪音过大，大部分是由于润滑不良造成的，但有时也可能因伺服电机驱动参数未调整好造成的。

2）轴承、丝杠螺母副润滑不良
  机床在工作中如产生噪音和振动，在检测机械传动部分没有问题后，首先要考虑到润滑不良的问题，很多机床经过多年的运转，丝杠螺母自动润滑系统往往堵塞， 不能自动润滑。可以在轴承、螺母中加入耐高温、耐高速的润滑脂**可以解决问题。润滑脂能保证轴承、螺母正常运行数年之久。

3）伺服电机驱动问题
  有的机床在运动中产生振动和爬行，往往检测机械部分均无问题，不管怎样调整都不能消除振动和爬行。经仔细检查，发现伺服电机驱动增益参数不适合实际运行状况。调整增益参数后**可消除振动和爬行。
