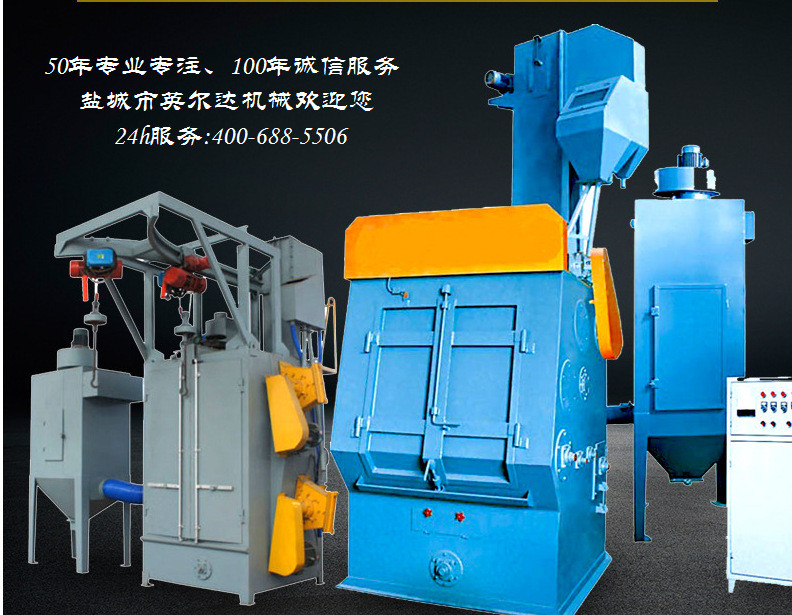

悬挂链通过式抛丸清理机,吊钩吊链通过式步进式抛丸机
产品: 浏览次数:866悬挂链通过式抛丸清理机,吊钩吊链通过式步进式抛丸机
品牌: 英尔达
除尘效率: 99.99
规格: 咨询旺旺
单价: 108000.00元/台
最小起订量: 1 台
供货总量: 8 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-23 20:19

详细信息
除尘效率 99.99
规格 咨询旺旺
加工定制
抛丸量 4X300
除尘风量 6000
产地 江苏
额定电压 380V
功率 88(w)
类型 悬挂式
作用对象 钢材抛丸清理机
品牌 英尔达
型号 Q481
适用星级 所有星级

Q385悬链式抛丸清理机对各类结构进行一次性通过清理。不但可以去除工件表面的锈蚀,清理掉结构件上的焊渣、氧化皮,还可以消除工件的内应力,提高工件的抗疲劳强度,达到提高表面及内在质量的目的。该抛丸机具有下述特点:

A、抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射后确定。

B、采用(Q034II)高抛射速度的直联式抛丸器,能显著地提高清理效率、获得满意的清理质量。

C,主机采用迷宫式布置,能有效控制钢丸飞出:副室体采用迷宫S型,

吊钩A部采用迷宫双V型,详见总装图.

工作原理



不同规格的产品被装上吊链送到封闭的抛丸清理室,利用抛丸器将弹丸(铸钢丸或钢丝切丸)加速抛射至工件表面,对工件表面进行冲击,刮削以清除产品表面的铁锈、氧化皮和污物;然后利用高压吹管将工件表面的积丸和浮尘吹扫干净;除锈后的工件状态,由悬链带动输送到指定位置,从而使工件达到除锈、去氧化皮的目的。

二、技术规格

1)、被清理工件的**大尺寸:

    长X宽X高:1500X1000X900mm

2)、抛丸器:

型号                   Q034II

叶轮直径               φ250mm

电机功率               7.5kW

抛丸器数量             8台

3)、提升机:

      提升量                110t/h

      皮带速度               >1.2m/s

      功率                  7.5kW

          4)、分离器

                分离量                 110t/h

                分离区风速              4-5m/s

                功率                    3kW

    5)、纵向螺旋输送器

输送量                110t/h

功率                   4kW

          6)、横向螺旋输送器

                输送量                110t/h

                功率                    3kW

          7)、弹丸:

                装入量              5000-8000kg

                直径                    0.8~1.2mm

          8)、风量

    总风量                 32000 m3/h

    清理室                 约17000m3/h

分离器                 约5000m3/h

风机功率                11X2KW

9)、设备噪音:          不大于92Db(A)

10) 、 粉尘排放浓度       不大于150mg/m3

11)、压缩空气总消耗量:   6.8 m3/min

         12)总功率;110KW
