加工定制 | 是 |
---|---|
类型 | 吊钩式 |
作用对象 | 钢材抛丸清理机 |
滚筒直径 | 1800(mm) |
抛丸量 | 3600 |
除尘风量 | 6800 |
除尘效率 | 99 |
外形尺寸 | 1800X1800X3000(cm) |
载重量 | 1000(kg) |
功率 | 26(w) |
品牌 | 英尔达 |

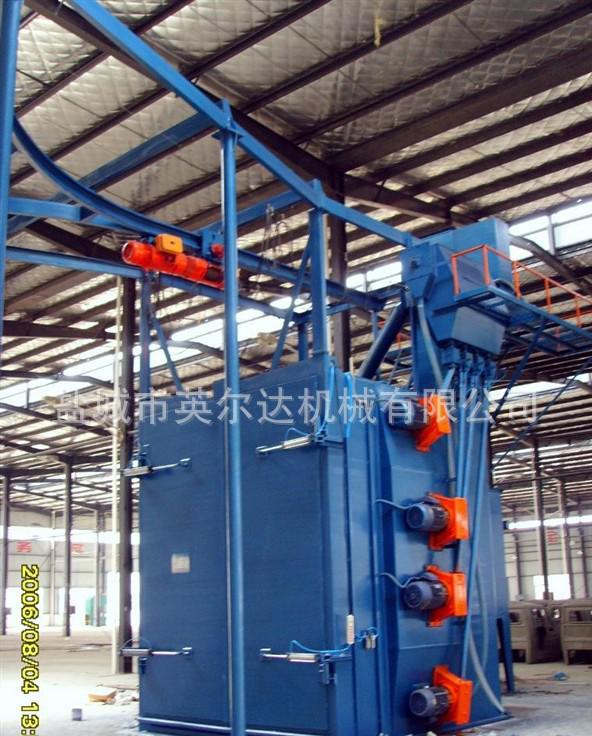

型号 | Q378 |
Q378抛丸机具有以下特点:
¯ 抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定
¯ 采用瑞士+GF+·DISA公司技术的高抛射速度的悬臂离心式抛丸器,能显着地提高清理效率、获得满意的清理质量
¯ 分离装置采用国际上**先进的满幕帘流幕式丸渣分离器,能显着提高分离效果
¯ 机器设计构思新颖,使用维修方便
¯ 根据特殊工件的要求,采用宽链轮驱动、自动啮合脱离、多点工作的吊钩自转装置
¯ 本机双吊钩配置,节约劳动时间,增加工作效率
¯ 本设备不需地基,安装方便
二、主要技术参数
1)、被清理工件的**大尺寸:
直径×高: φ1000×1600 mm
2)、抛丸器:
型号 Q034-2
叶轮直径 φ250 mm
抛丸量 350kg/min
电机功率 15kW
抛丸器数量 2台
3)、清理一钩所需时间
铸件 8-10min
锻件 5-10min
铝合金 5-8min
4)、提升机:
提升量 30t/h
皮带速度 >1.2 m/s
功率 3kW
5)、分离器:
分离量 30t/h
分离区风速 4-5 m/s
6)、螺旋输送器:
输送量 30 t/h
8)、吊钩机构: 1台
吊钩载重 1t
电机功率 3 kW
运行速度 20 m/min
电机功率 0.8 kW
9)、弹丸:
**装入量 850 kg
直径 0.3~0.8mm
10)、除尘 布袋式-36只
风机功率 5.5kw
总风量 15000 m3/h
11)、全机总功率 27kw
12)、主清理室尺寸(长X宽X高) 1800X1800X2900
