| 种类 | 白刚玉 |
|---|---|

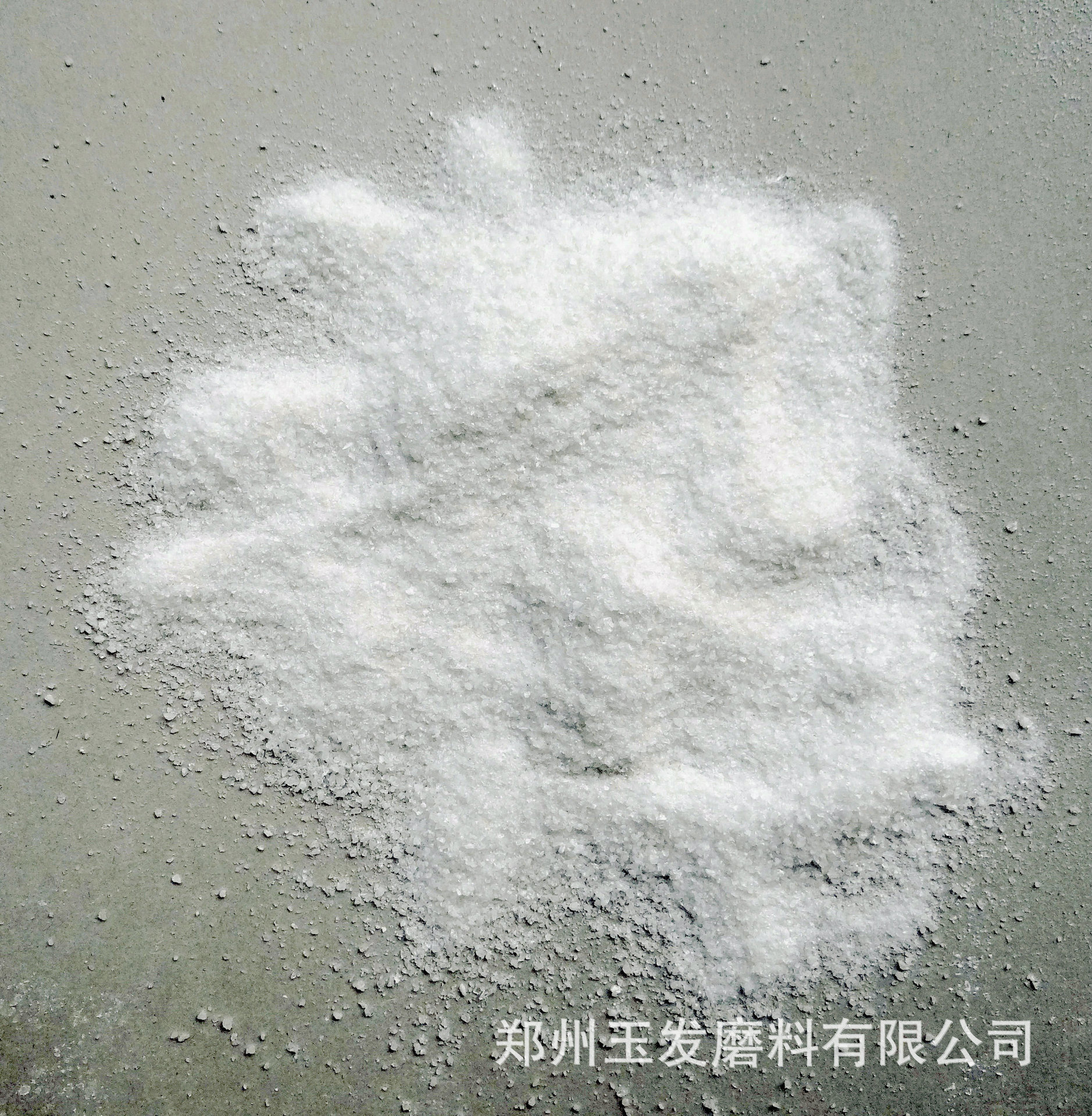

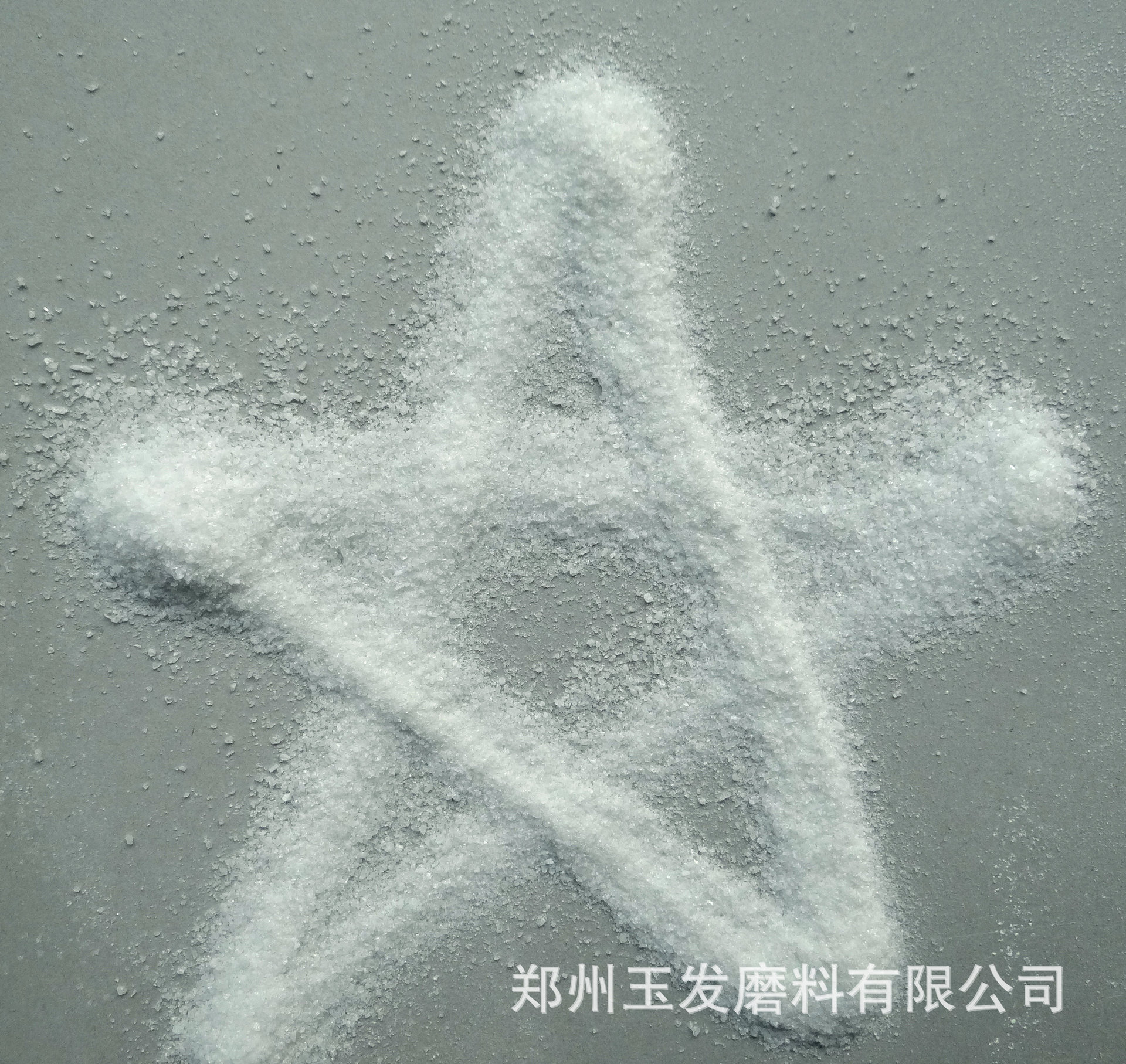

| 规格 | 0-1mm，1-3mm，8-5mm，10-20mm |
| 材质 | 白刚玉 |
| 粒度 | 200（目） |
| 适用范围 | 耐火材料 浇注料 |
| 品牌 | 玉神 |
| 型号 | 200目 |
温馨提示：以上报价为仅供参考，本产品型号有F16、F36、 F46 、 F46#、 F54# 、 F60#、 F60#1、 F60#3、 F70、 F80# 、F90、F100、F120#、F220 ，详情请旺旺或来电咨询：
136-1371-2921（魏经理）！
白刚玉介绍
白刚玉以工业氧化铝粉为原料，于电弧中经2000度以上高温熔炼后冷却制成，经粉碎 整形，磁选去铁，筛分成多种粒度，其质地致密、硬度高。 白刚玉的硬度略高于棕刚玉，韧性稍低、纯度高、自锐性好、磨削能力强、发热量小、效率高、耐酸碱腐蚀、耐高温、热稳定性好。
适用于制造陶 瓷、树脂固结磨具以及研磨、抛光、喷砂、精密铸造（精铸专用刚玉）等，还可用于制造**耐火材料 ，代号“WA”于国际通用标准**标准一致，多数供出口，也有一定量供应国内用户。 其磨具适用于磨削高碳钢、高速钢等。还可作为研磨抛光材料；精密铸造、喷涂材料，化工触媒载体，特种陶瓷**耐火材料等。
产品粒度按国际标准以及各国标准生产，可按用户要求粒度进行加工。通用粒度号为 F6~F220，其化学成份视粒度大小而不同。突出的特点是晶体尺寸小耐冲击，如果用自磨机 加工破碎，颗粒多为球状颗粒，表面干洁，易于结合剂结合。
白刚玉密度
密度分为两种，一是白刚玉堆积密度，二是白刚玉真密度。
堆积密度为1.53~1.99g/cm3,磨料的堆积密度与磨料的粒度，粒度组成，品种，颗粒形状等因素都有关,一般来说，粗粒度磨料比细粒度磨料堆积密度大，混合粒度磨料的堆积密度大于单一的粒度密度。
颗粒真密度为3.90~4.0g/cm3，磨料的真密度是指单位体积（排除开气孔的体积）内所含磨料的质量。
白刚玉基本粒度 45%~55% ，基本粒度是保证研磨效果的重要指标，在生产时应可以适当控制，但生产速度可能放缓。
白刚玉物理性能指标
晶形 | 真密度 | 体积密度 | 莫氏硬度 | 颜色 | 熔点 | **高使用温度 | 比热 (Cal/g. ℃) | 热传导系数 (Cal/cm3. sec.℃) | 折光率
| 线膨胀系数 |
六方体 | 3.90 g/cm3 | 3.50 g/cm3 | 9.0 | 白色 | 2250℃ | 1900℃ | 0.26 (20 - 90 ℃) | 室温 900℃
| e=1.760 w=1.768 (Na line) | （7-9）*10^ -6/K (0–1600℃) |
白刚玉理化指标：
用途 | 规格 | 主要化学成分% | |||
Al2O3 | Na2O | Fe2O3 | SiO2 | ||
磨料 | F6#—80# | ≥99.3 | ≤0.4 | ≤0.05 | ≤0.05 |
F90#—150# | ≥99.2 | ≤0.4 | ≤0.05 | ≤0.05 | |
F180#—240# | ≥99.0 | ≤0.4 | ≤0.1 | ≤0.1 | |
微粉W3.5#-W63# | ≥99.0 | ≤0.5 | ≤0.1 | ≤0.1 | |
耐火 | 细粉（180F/200F/325F） | ≥99.0 | ≤0.50 | ≤0.1 | ≤0.1 |

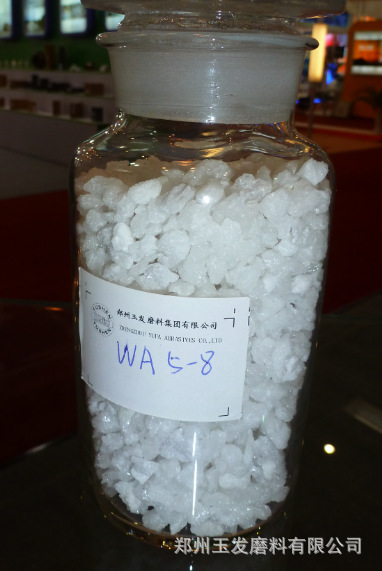

段砂（0-1/1-3/3-5/5-8mm） | ≥99.2 | ≤0.45 | ≤0.1 | ≤0.05 | |
注：F为固结磨具及喷砂用规格，W为微粉。细粉用氧化铝球、氧化铝衬的球磨机生产,段砂是用巴马克生产。
白刚玉磨料级优点
1、不影响加工件的颜色;
2、可在严禁铁粉残留的制程使用来喷砂;
3、微粉级非常适合湿式喷砂和研光作业;
4、加工速度快品质高;
5、所含氧化铁的量极低适合严禁铁质残留之喷砂作业;
6、经过酸洗步骤以除杂质。
白刚玉用途
1、可用在各式喷砂和研光(Lapping)作业;
2、玻璃或压克力艺品之雾化美感加工;
3、电视屏幕制程中喷砂;
4、硅**之切割;
5、齿模之清洁喷砂;
6、精密铸造用型砂;
白刚玉产品包装
25公斤内塑外膜的双层包装，可按照用户需求印制包装。
