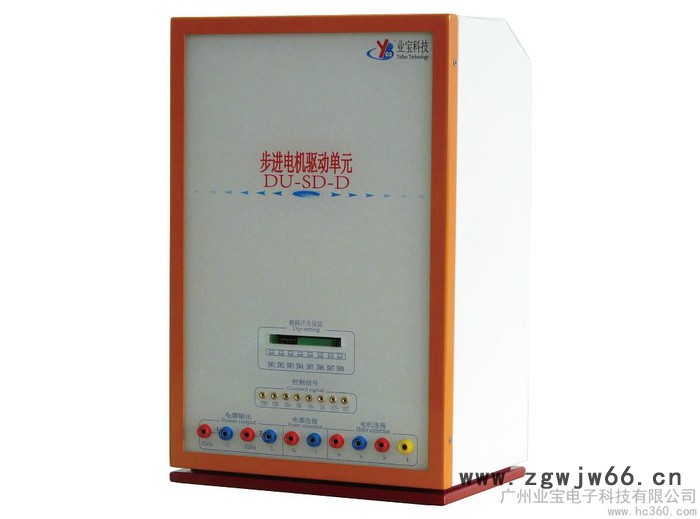

| 产品类别 | 驱动单元 |
|---|---|
| 外形尺寸 | 400*260*170mm |
| 重量 | 8kg |
| 品牌 | 业宝 |
| 型号 | 步进电机驱动器：MD-2545；开关电源：S-145-24；放电钳：RC880 |
本公司供应步进电机驱动单元，品牌业宝，型号：步进电机驱动器：MD-2545；开关电源：S-145-24；放电钳：RC880，产品类别：驱动单元，外形尺寸：400*260*170mm，重量：8kg。质量保证，欢迎咨询洽谈。
//www.gzyebao.com/Product/Details/9acc8034f8ae476280cf1f30ed702564
1.产品介绍
该单元以24V开关电源与小型步进电机驱动器和放电钳为核心构成。
2.技术参数
单元型号：步进电机驱动器：MD-2545；开关电源：S-145-24；放电钳：RC880
电气规格：
输出电压：24V
最大输出电流：6A
驱动器输出电流：1~4.5Amps
步进信号频率：2~2M Hz
步进脉冲宽度：250ns
方向信号宽度：50us
欠压保护：20V
过压保护：60V
输入信号电压：4~28V
OUT导通电流：100mA
OUT承受电压：30V
特性：
脉冲方向：双脉冲模式
电流控制：交流伺服原理，高速大力矩输出，低振动，低噪音，低发热
细分设置：8种细分，400、800、1600、3200、6400、12800、25600、51200
速度范围：选配合适的步进电机，最高可达3000rpm
运行电流：8档
使能输入：控制驱动器是否给电机供电，清除驱动器故障信号
故障输出：驱动器故障信号输出，光电隔离
电机选择：通过16档旋钮开关匹配电机参数，以获得更好的运行性能
抑制中频共振：自动计算共振点，抑制中频振动
开机系统自测：驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼系数
控制方式：脉冲&方向模式
数字输入滤波器：2MHz数字信号滤波器
空闲电流：16位旋转拨码器选择电机参数及负载量比，使系统运行在最佳状态拨码开关选择
驱动器自检：在电机停止运行后1.0秒电流会自动减为额定电流的50%或90%
拨码开关选择
电机以1rev/s速度做两圈正反转往复运动
电源额定电压：AC 220V
尺寸：400*260*170mm
重量：8kg
3.附件
1）电源线：1条
2）香蕉插头连接导线：若干
4.接线面板示意图

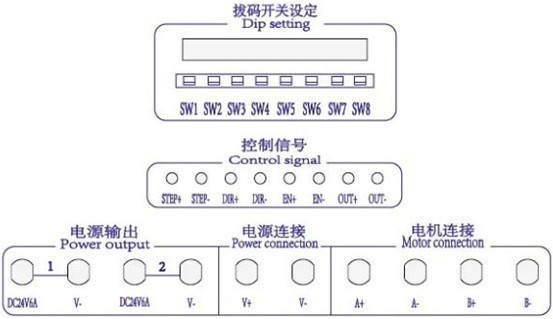

该单元面板接线端口如下图所示：
面板上：
SW1~SW8：拨码开关；
STEP+，STEP：脉冲信号；
DIR+、DIR-：方向信号；
EN+、EN-：使能信号；
OUT+、OUT-：报错输出信号；
DC24V6A、V-：24V电源输出；
V+、V-：步进电机驱动器24V电源输入；
A+、A-、B+、B-：电机连接；

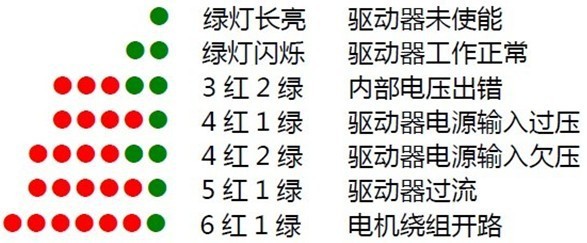

5.驱动器运行参数设定

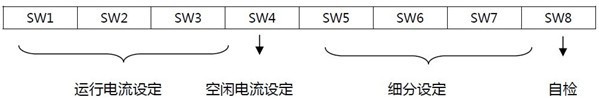

6.驱动器运行参数设定
7.电流设定
运行电流（峰值） | SW1 | SW2 | SW3 |
1A | ON | ON | ON |
1.5A | OFF | ON | ON |
2A | ON | OFF | ON |
2.5A | OFF | OFF | ON |
3A | ON | ON | OFF |
3.5A | OFF | ON | OFF |
4A | ON | OFF | OFF |
4.5A | OFF | OFF | OFF |
8.细分设定
细分（step/rev） | SW5 | SW6 | SW7 |
400 | ON | ON | ON |
800 | OFF | ON | ON |
1600 | ON | OFF | ON |
3200 | OFF | OFF | ON |
6400 | ON | ON | OFF |
12800 | OFF | ON | OFF |
25600 | ON | OFF | OFF |
51200 | OFF | OFF | OFF |
温情提示：
本产品的使用可登陆本公司网站（www.gzyebao.com）下载相关资料，有关PLC的详细资料可参阅松下电器FP-X系列用户手册。
