| 加工定制 | 是 |
|---|---|
| 类型 | 方向阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | DMG-03-2B8B-50 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 25（MPa） |
| 公称通径 | 03（mm） |
| 安装形式 | 板式 |
| 工作温度 | 常温 |
| 类型（通道位置） | 手动换向阀 |
| 连接形式 | 板式 |
| 零部件及配件 | 线圈 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 其他 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 规格 | DMG-03-2B8B-50 |
| 品牌 | YUKEN/油研 |
| 型号 | DMG-03-2B8B-50 |
榆次液压商城厂家低价供应批发销售DMG-03-2B8B-50型手动换向液压阀，是榆次液压商城重点产品之一：
榆次液压商城厂家低价供应批发销售DMG-03-2B8B-50型手动换向液压阀采购热线:0354-24594530354-245946315582418668
榆次油研系列DM型手动换向阀是榆次液压商城重点产品之一：

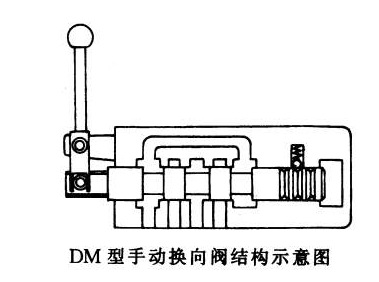

榆次油研系列DM型手动换向阀结构示意图：
榆次油研系列DM型手动换向阀型号意义：
榆次油研系列DM型手动换向阀技术规格：
型号 | 最大流量①/(L/min) | 最高使用压力/MPa | 允许背压 /MPa | 质量 /kg | ||||
7MPa | 14MPa | 21MPa | 31.5MPa | |||||
管式连接 | DMT-03-3C※-50 | 100 | 100 | 100 | - | 25 | 16 | 5.0 |
DMT-03-3D※-50 | 100 | 100 | 100 | - | ||||
DMT-03-2D※-50 | 100 | 100 | 100 | - | ||||
DMT-03-2B※-50 | 100 | 100 | 100 | - | ||||
DMT-06※-3C※-30 | 300(200)② | 300(120)② | 300(100)② | - | 21 | 滑阀移动时为7 滑阀静止时为21 | 12.9 | |
DMT-06※-3D※-30 | 300 | 300 | 300 | - | ||||
DMT-06※-2D※-30 | 300 | 300 | 300 | - | ||||
DMT-06※-2B※-30 | 200 | 120 | 100 | - | ||||
DMT-10※-3C※-30 | 500(315)③ | 500(315)③ | 500(315)③ | - | 21 |
滑阀移动时为7 滑阀静止时为21 | 22 | |
DMT-10※-3D※-30 | 500 | 500 | 500 | - | ||||
DMT-10※-2D※-30 | 500 | 500 | 500 | - | ||||
DMT-10※-2B※-30 | 315 | 315 | 315 | - | ||||
板式连接 | DMG-01-3C※-10 | 35 | 35 | 35 | - | 25 | 14 | 1.8 |
DMG-01-3D※-10 | ||||||||
DMG-01-2D※-10 | ||||||||
DMG-01-2B※-10 | ||||||||
DMG-03-3C※-50 | 100 | 100 | 100 | - | 25 | 16 | 4.0 | |
DMG-03-3D※-50 | 100 | 100 | 100 | - | ||||
DMG-03-2D※-50 | 100 | 100 | 100 | - | ||||
DMG-03-2B※-50 | 100 | 100 | 100 | - | ||||
DMG-04-3C※-21 | 200 | 200 | 105 | - | 21 | 21 | 7.4 | |
DMG-04-3D※-21 | 200 | 200 | 200 | - | ||||
DMG-04-2D※-21 | 200 | 200 | 200 | - | ||||
DMG-04-2B※-21 | 90 | 60 | 50 | - | 7.9 | |||
DMG-06-3C※-50 | 500 | 500 | 500 | 500 | 31.5 | 21 | 11.5 | |
DMG-06-3D※-50 | 500 | 500 | 500 | 500 | ||||
DMG-06-2D※-50 | 500 | 500 | 500 | 500 | ||||
DMG-06-2B※-50 | 420 | 300 | 250 | 200 | 12 | |||
DMG-10-3C※-40 | 1100 | 1100 | 1100 | 1100 | 31.5 | 21 | 48.2 | |
DMG-10-3D※-40 | 1100 | 1100 | 1100 | 1100 | ||||
DMG-10-2D※-40 | 1100 | 1100 | 1100 | 1100 | ||||
DMG-10-2B※-40 | 670 | 350 | 260 | 200 | 50 | |||
注：①最大流量指阀切换无异常的界限流量。本表中的最大流量，因滑阀型式而有所不同。
②括号内的值表示3C3、3C5、3C6、3C60的最大流量。
③回油背压超过7MPa时，泄油口直接和油箱连接。
榆次油研系列DMT-03型手动换向阀外形尺寸图：
榆次油研系列DMT-06、10型手动换向阀外形尺寸图：
型号 | 尺寸/mm | ||||||||||||||||||||||
C | D | E | F | G | H | J | K | L | N | Q | S | U | V | X | Y | Z | a | b | d | e | f | g | |
DMT-06 | 50 | 30 | 126 | 47.5 | 24 | 320 | 255 | 137 | 110 | 107 | 33.5 | 86 | 76 | 9 | 40 | 25 | 250 | 100 | 65 | 12 | 11 | 17.5 | Rc3/4 |
DMT-06X | Rc1 | ||||||||||||||||||||||
DMT-10 | 66 | 40 | 160 | 62.5 | 33 | 402 | 320 | 173 | 147 | 135 | 40 | 102 | 90 | 12.5 | 50 | 35 | 300 | 120 | 80 | 15 | 13.5 | 21 | Rc1 1/4 |
DMY-10X | Rc1 1/2 | ||||||||||||||||||||||
榆次油研系列DMG-01型手动换向阀外形尺寸图：

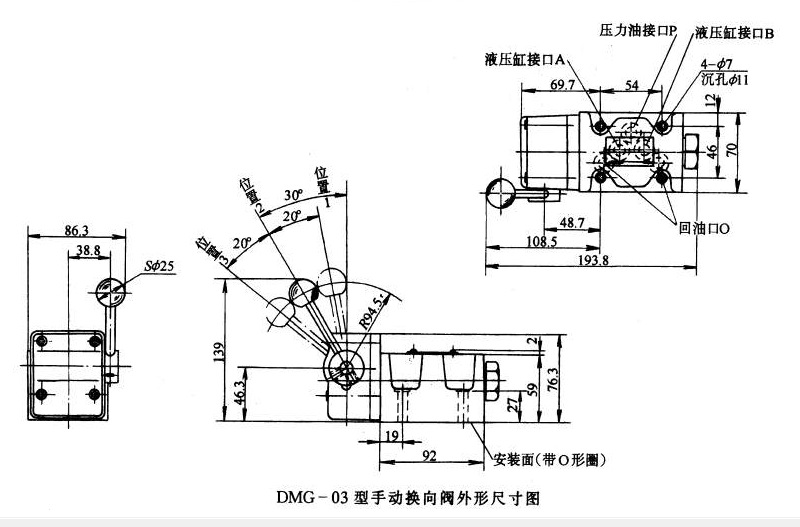

榆次油研系列DMG-03型手动换向阀外形尺寸图：

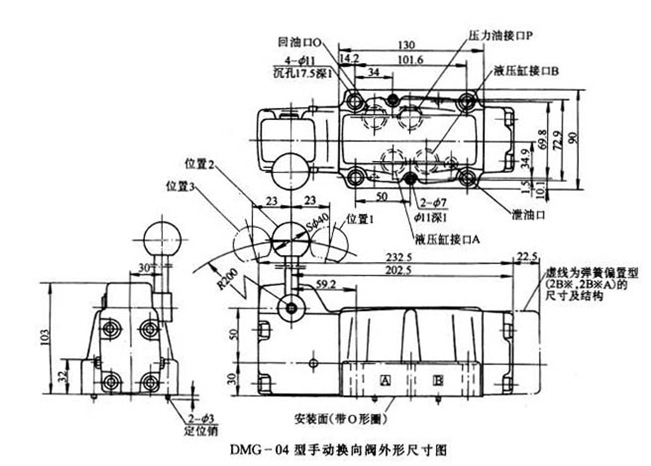

榆次油研系列DMG-04型手动换向阀外形尺寸图：
榆次油研系列DMG-06型手动换向阀外形尺寸图：
榆次油研系列DMG-10型手动换向阀外形尺寸图：
安装底板
阀型号 | 底板型号 | 连接尺寸Rc | 质量/kg | 备注 |
DMG-01 | DSGM-01-30 | Rc1/8 | 0.8 | 与DSG-01型电磁换向阀安装尺寸相同 |
DSGM-01X-30 | Rc1/4 | |||
DSGM-01Y-30 | Rc3/8 | |||
DMG-03 | DSGM-03-40 | Rc3/8 | 3 | 与DSG-03型电磁换向阀安装尺寸相同 |
DSGM-03X-40 | Rc1/2 | |||
DSGM-03Y-40 | Rc3/4 | 4.7 | ||
DMG-04 | DHGM-04-20 | Rc1/2 | 4.4 | 与电液换向阀安装尺寸相同 |
DHGM-04X-20 | Rc3/4 | 4.1 | ||
DMG-06 | DHGM-06-50 | Rc3/4 | 7.4 | |
DHGM-06X-50 | Rc1 | |||
DMG-10 | DHGM-10-40 | Rc1 1/4 | 21.5 | |
DHGM-10X-40 | Rc1 1/2 |
