| 定制宽度 | 从 100mm 到 900mm |
|---|---|
| 定制长度 | 从 300mm到 3000mm |
| 定制深度 | 35mm, 50mm, 60mm, 75mm, 100mm 150mm.或客户指定. |
| 定制丝径 | 从 3.5mm 到 6mm |
| 电镀锌 | 锌层厚度10um以上，适合于室内使用。 |
| 热镀锌 | 锌层厚度60um以上，适合于室外使用。 |
| 电抛光 | 适用于不锈钢材质表面处理。 |
| 喷 塑 | 适合于需要彩色的场合。 |
| 材料 | Q235B钢材 / 304不锈钢 / 316不锈钢 / 316L不锈钢 |
| 材质 | 不锈钢桥架 |
| 产地 | 河北 |
| 产品认证 | UL |
| 尺寸 | 10*20*300 |
| 规格 | 例如CM100-100-3000-5-SS304表示不锈钢高100， 宽200,，长3米丝径5mm。 |
| 类型 | 槽式桥架 |
| 适用范围 | 机房布线、线缆管理 |
| 品牌 | 网格桥架 |
| 型号 | 卡博菲100*200 |
| 加工定制 | 是 |
网格桥架,卡博菲桥架,金属网格式电缆桥架
河北焱华公司厂家联系电话：15531860809
全称：金属网格式电缆桥架
用途:
1). 范围
金属网格式电缆桥架的材料和性能符合本规范
工艺:
电缆桥架原材料为钢丝，经焊接后成型**进行表面处理。
表面处理:
1. 电镀锌 适用于室内安装；
2. 热镀锌锌层厚度,在60到80微米之间；
3. 不锈钢（ 201 202 304 316 316L）
4.喷塑
规格::
网格式电缆桥架规格（宽度和高度）
规格命名：“ CM ” + 长度 + “ / ”+ 宽度 比如：CM105/300、CM105/200等
1. 电缆桥架的尺寸是指桥架内部尺寸
2. 桥架高度为 30mm, 54mm, 80mm, 105mm 和 150mm
3. 桥架宽度为30mm 和 54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和 600mm
4. 桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm
网格桥架,卡博菲桥架,金属网格式电缆桥架
5.网格桥架,卡博菲桥架,金属网格式电缆桥架的长度为3000mm

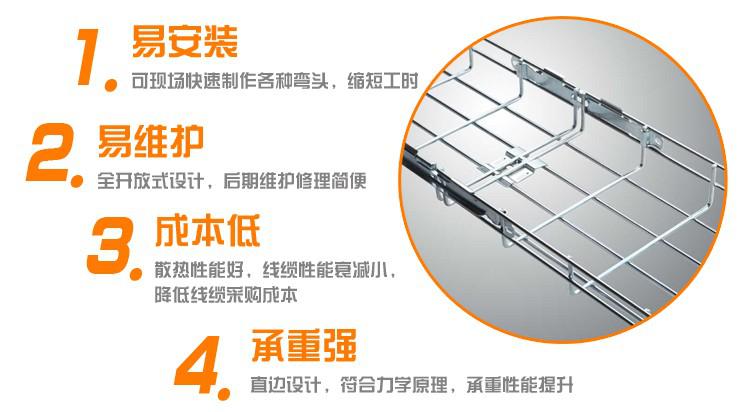

网格桥架特点：
<1>提高了系统升级和维护能力，为升级留有余地.
网格桥架用途
<2>在综合布线系统可以灵活应用，适用于布线桥架的上下走线.
焱华公司网格桥架优势
<3>线路和设备的检修非常快速安全.

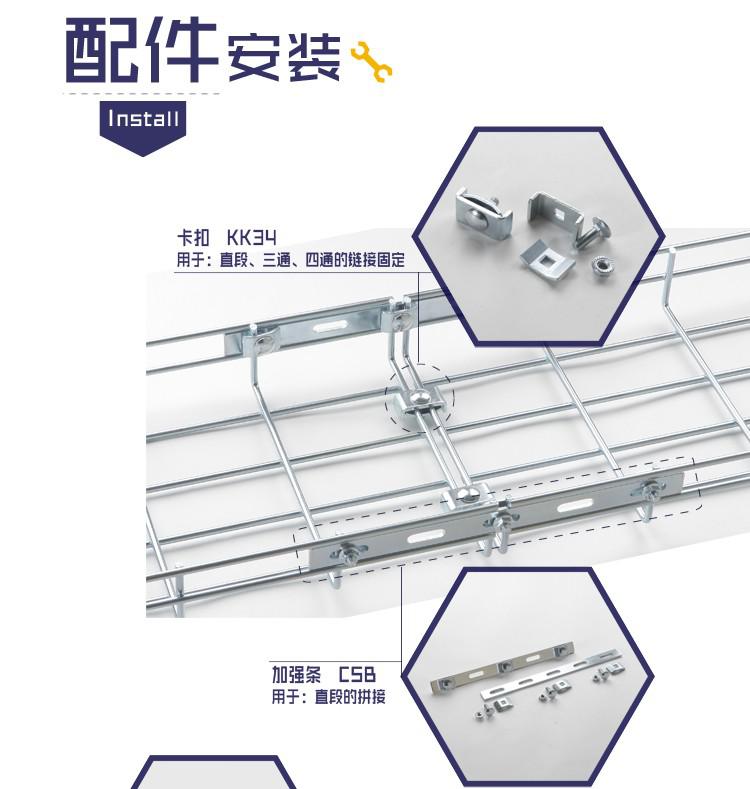

焱华网格桥架安装方法
<4>节省了二次重复投资的昂贵成本.
<5>自重仅是传统桥架的1/5.

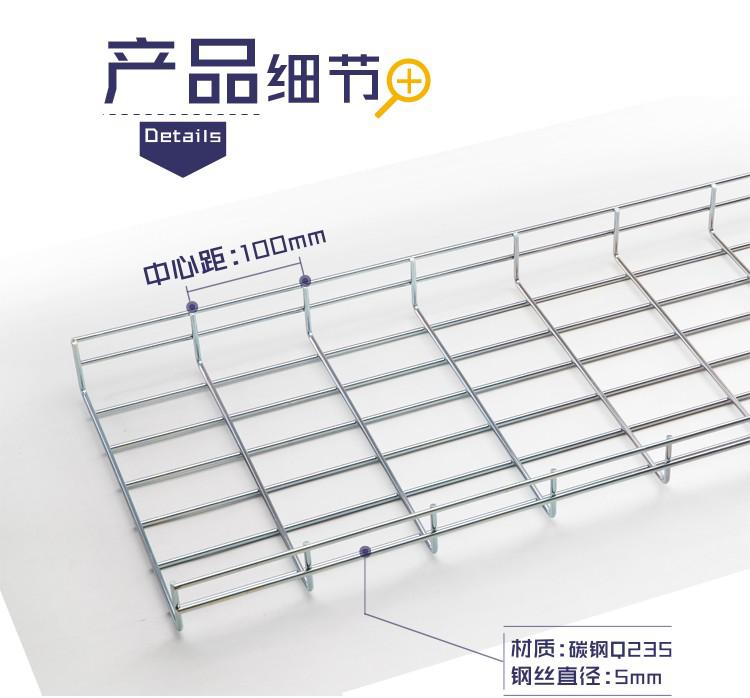

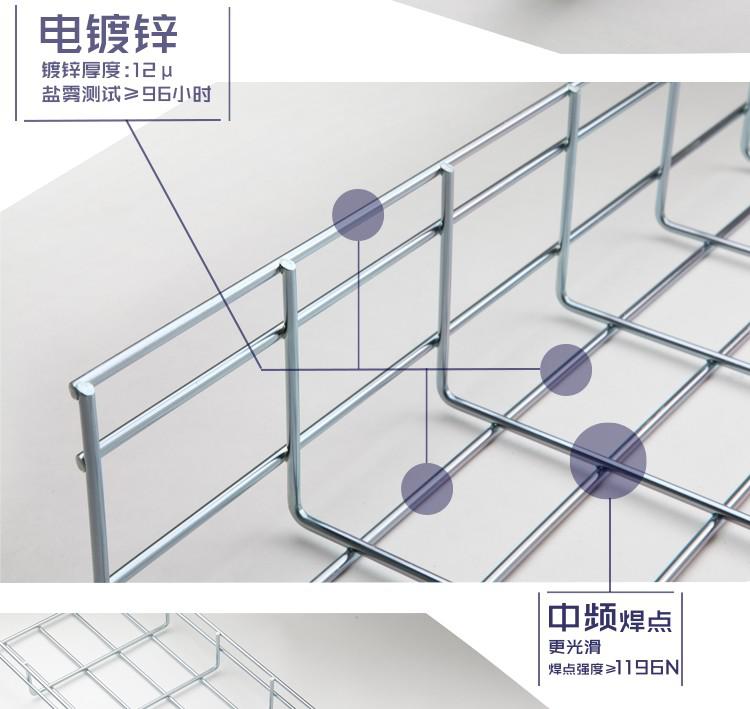

网格桥架质量细节图片
<6>比传统桥架节省2/3的安装时间.
<7>布线系统和周边生产环境更清洁，卫生和美观.
网格桥架售后保障：

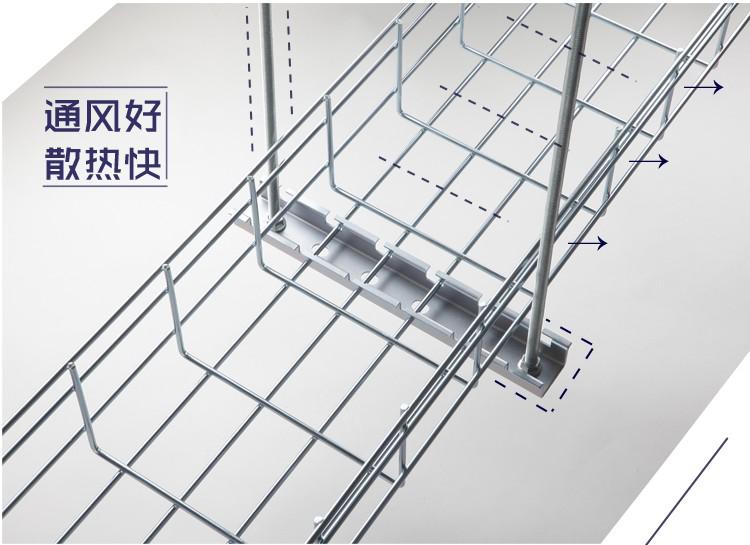

<8>网状的机构使它的散热更好,有效的延长线缆的使用寿命.
网格桥架,卡博菲桥架,金属网格式电缆桥架优点如下：
1、 网格桥架升降、弯曲灵活；适用于各种复杂的安装环境。显著减少桥架安装和电缆布线时间。2、 桥架安装 简单，各种角度的折弯、三通、四通、标高变化、变径等都可以在施工现场采用直段桥架直接加工而成，这样不仅节省昂贵的定制费用，更能节约时间，提前工程的交期.
无需定制；高度的灵活性能够轻松应对工程中出现的各种突发变化，特别是用在转弯多、起伏大的复杂安装环境中更显优势。布线维护和升级快速简单，能满足**苟刻的质量要求和安装标准。
3、 本产品能有效减少电磁干扰的影响。利用网格桥架这种开放式结构更有效安全地流通空气，并控制管理电缆。
4、 可维护性能好。开放式结构提高了安装线缆的可视性，辨别容易，真正做到**管理和控制您的线缆系统，一旦发生故障，也能马上发现症结所在，及时排除。
5、 可扩展性能好。综合布线系统常常会遇到移动、添加和更改等问题，而且随着业务的迅速增长，数据中心和机房的扩建扩容也越来越频繁，这些时候开放式结构和灵活性的特点能够为用户带来极大的便利。
6、 表面处理：电镀锌, 热镀锌、热镀锌、电解抛光、喷塑、浸塑处理（白色、绿色、黄色等等） 。
技术指标：
1.材料：
Q235B钢材网格电缆桥架/ 304不锈钢网格电缆桥架/ 316不锈钢网格电缆桥架/ 316L不锈钢网格电缆桥架
2.表面处理：
网格桥架,卡博菲桥架,金属网格式电缆桥架-锌层厚度10um以上，适合于室内使用。
热镀锌网格电缆桥架-锌层厚度60um以上，适合于室外使用。
电抛光网格电缆桥架-适用于不锈钢材质表面处理。
喷塑网格电缆桥架-适合于需要彩色的场合。
3.外形尺寸：
所标尺寸以内径计算.
深度：35mm, 50mm, 60mm, 75mm, 100mm &150mm.或客户指定.
宽度：50mm, 100mm, 150mm, 200mm,300mm, 400mm, 450mm, 500mm & 600mm.
长度：1米--- 3米
材料直径：4.0~ 6.0mm.
4.安装简单方便：
网格电缆桥架所有的弯头（包括：90°弯、T头、十字头、大小变化头等）都可用直段切割变化产生。

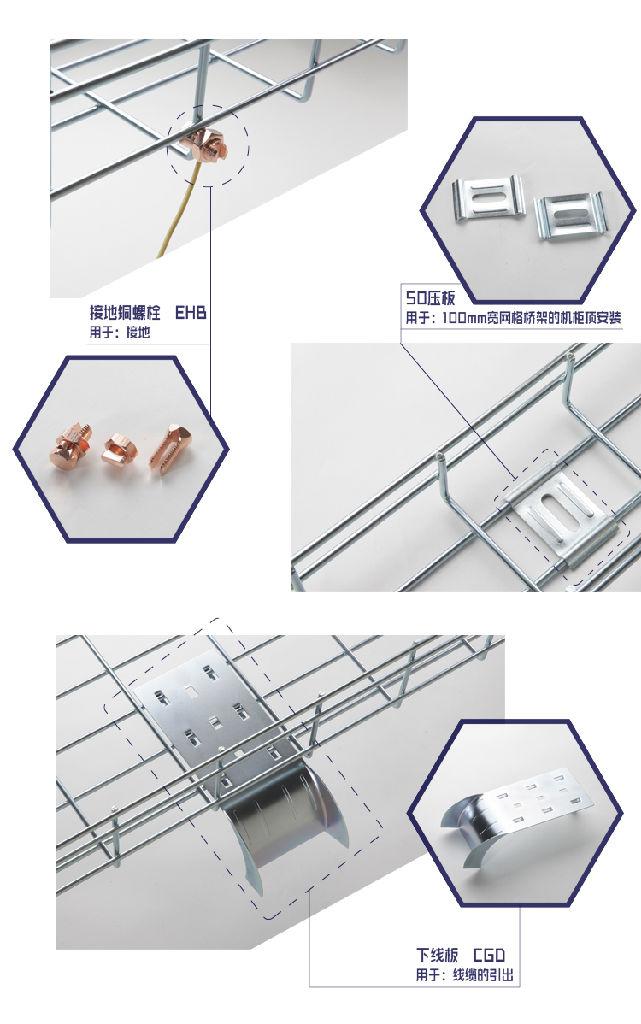

网格电缆桥架有各种顶装、墙装、地装支架和配件供选用。
5.应用场合：
网格电缆桥架适合低压电缆、通信电缆、光缆光纤的走线。
6.网格桥架优点：
网格电缆桥架安装方便、外形美观、防火性好、接地性好。安装快捷、灵活、人工成本低。重量轻，比传统桥架轻30%- 60%；90%开放空间；机械强度高、剪切方便；可充分发挥您的想象力自由配置样式；可为数据缆设计附件；具有令人信服的承载能力；为客户节省空间与时间，比传统桥架节省1/3的安装时间；独特的弯曲方法，快捷、美观；在1000摄氏度的高温下也可保持90分钟，保护桥架的安全。
根据高度的不同，网络桥架可分为4种规格
YH50 系列网格桥架
网格桥架根据客户的实际使用要求可以做各种宽度、深度、丝的直径和不同的表面处理。
网格桥架命名规则如下：YH50-宽度-长度-直径-表面处理
宽度：从 50mm 到 900mm；
长度：从 300mm到 3000mm；
直径：从 3.8mm 到 6mm；
表面处理：EZ电镀锌，HDG热镀锌， PC喷塑，SS304不锈钢，SS316不锈钢，SS316L不锈钢。
