首页 > 供应产品 > 广角度船用电子发光同步表 发电机并车表 整步表 96-S
广角度船用电子发光同步表 发电机并车表 整步表 96-S
产品: 浏览次数:699广角度船用电子发光同步表 发电机并车表 整步表 96-S
品牌: 微电联合
产地: 湖北
产品认证: IOS9001
单价: 320.00元/只
最小起订量: 1 只
供货总量: 12000 只
发货期限: 自买家付款之日起 2 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 04:16

详细信息
产地 湖北
产品认证 IOS9001
额定电流 5A
额定电压 220V
机械寿命 10000次
结构形式 柜式
品牌 微电联合(湖北)科技有限公司
型号 WD96-S
加工定制









F96、Q96广角度船用电子发光同步表

名称:F96-S、Q96-S、51T5-S、51T6-S

外型尺寸:96×96mm    开孔尺寸:92×92mm

一、主要技术性能

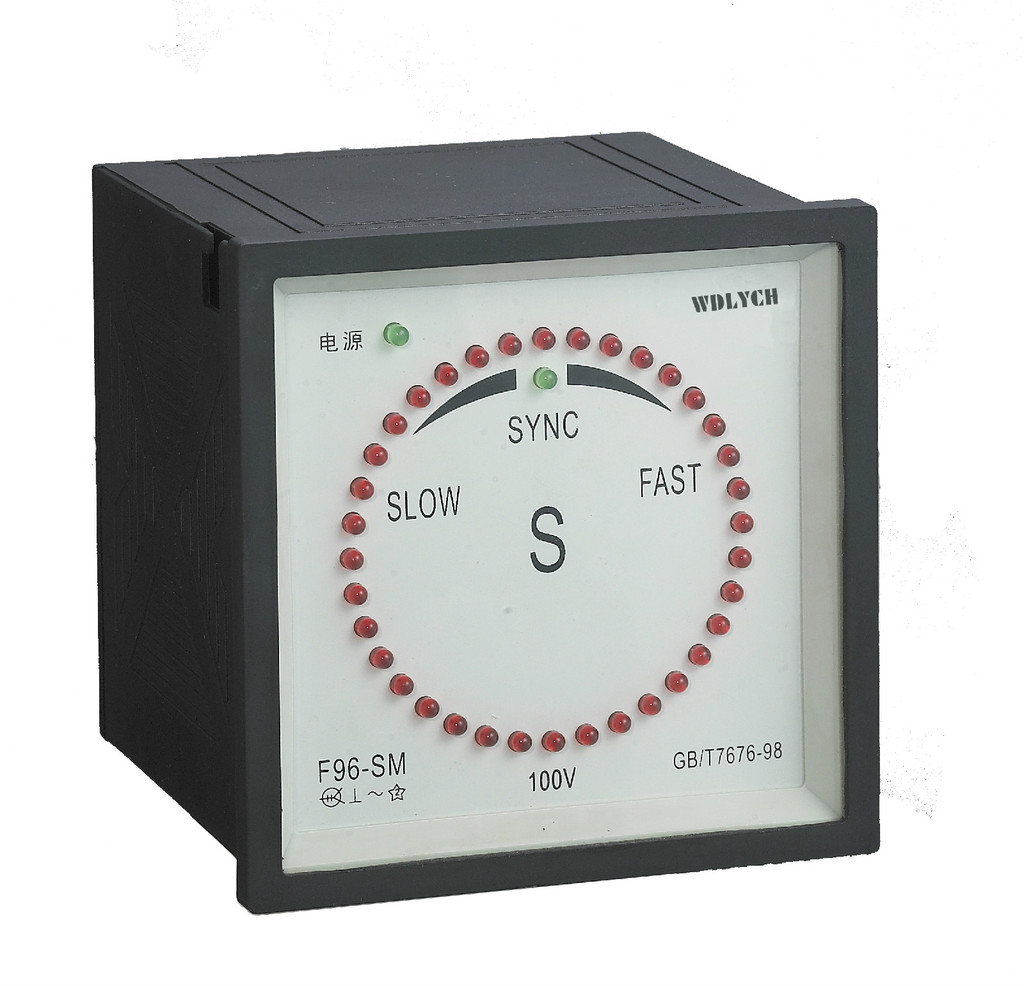

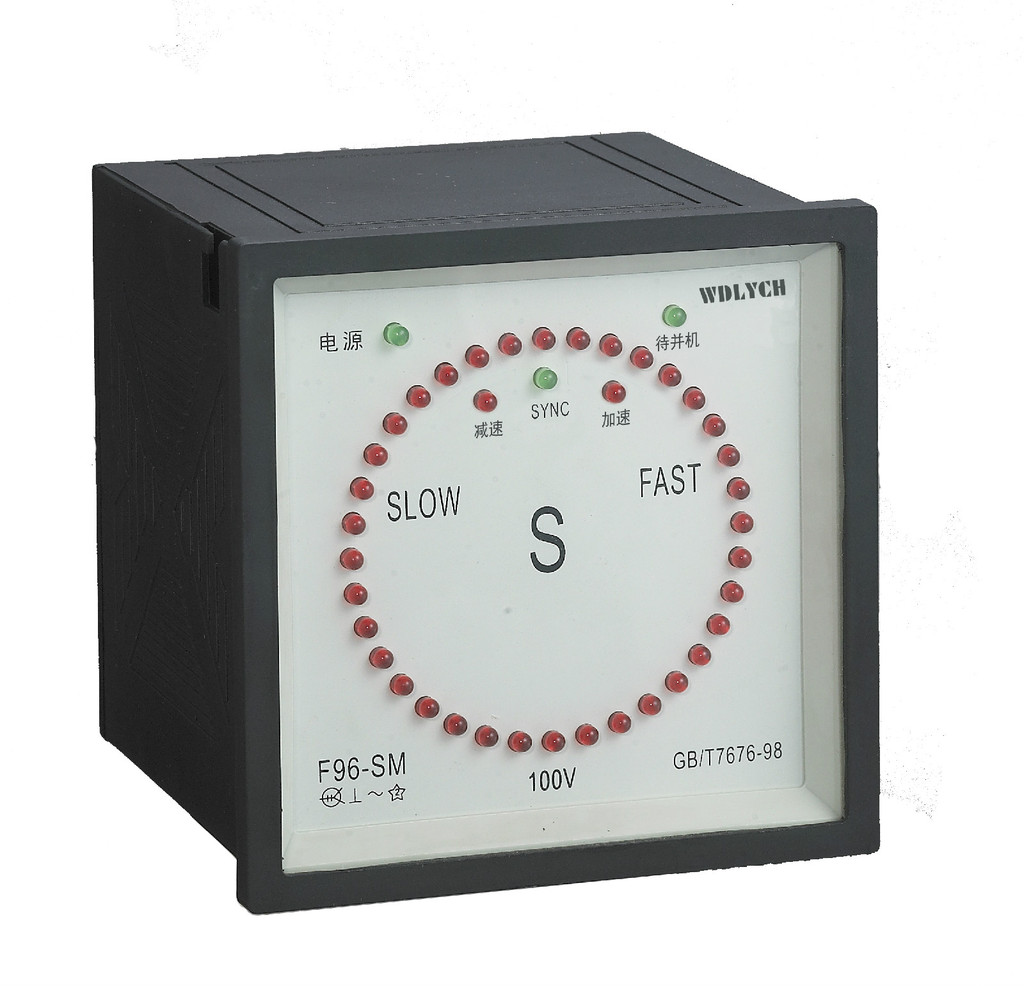

本同步指示器系采用发光二极管指示方式,对需并联运行的两台发电机组的频差和相位进行指示。

1、在系统电压变化为额定电压的±10%范围内,待并发电机与系统的频差**值小于2HZ时,指示器能正常工作。

2、指示器消耗功率<3VA。

3、指示灯分辨率为每灯10°电角度。

4、并车时必须首先合闸工作发电机测量开关,此时表面36个指示灯为随机状态,然后合上待并发电机测量开关,指示器的指示灯开始旋转,其旋转速度和位置即表示两台发电机的频率、相位差及方向。

5、指示器圆圈分布36个指示灯每灯代表10°电角度,上方正中12点钟处指示灯为360°,其中绿色指示灯与12点钟处指示灯同步。

6、当工作发电机组与待并发电机组频率小于0.2HZ,且相位差在350°-360°之间时上方绿色指示灯亮,此时待并发电机组即可并网投入运行。

7、工作环境温度:-25℃~+65℃。

8、外壳采用ABS阻燃料,外壳与电路耐电压为AC2000V/1分钟,外壳防护符合IP42,允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

9、仪表外观采用通用外观结构,系列仪表外形尺寸以12为模数,正面为方形,外形美观,方形结构便于盘柜布局。

二、同步表测量规格

名称

型号

额定电压

使用范围

概略电力消耗

接入说明

等级

同步指示器

F96-S

Q96-S

51T5-S

51T6-S

100V

90~110V

3.7VA

直接接入或经电压互感器PT接入

--

220V

200~240V

380V

260~440V
