| 产地 | 中国襄阳 |
|---|---|
| 是否进口 | 否 |
| 货号 | ADGY-1 |
| 产品系列 | 软起动器 |
| 额定绝缘电压 | 12000（V） |
| 额定冲击耐受电压 | 42（KV） |
| 软起基值电压 | 3.3KV |
| 控制电动机功率 | 1000KW |
| 斜坡下降时间 | 0-120（s） |
| 突跳起动时间 | 0.2（s） |
| 产品认证 | CCC |
| 订货号 | ADGR-1 |
| 最小包装数 | 1台 |
| 物料编号 | ADGR-1000 |
| 3C证书编号 | 2017010301004556 |
| 规格报价 | 1000KW |
| 是否跨境货源 | 否 |
| 系列 | 软起动器 |
| 额定电流 | 500（A） |
| 额定电压 | 10000（V） |
| 防护等级 | IP40 |
| 规格 | 1000*1500*2300 |
| 类型 | 软起动器 |
| 适用电机 | 三相鼠笼式电机 |
| 用途 | 减压起动 |
| 操作方式 | 手动 |
| 品牌 | 奥东电气 |
| 型号 | ADGY |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
| 应用场景 | 电动机控制与保护 |
| 是否可逆 | 是 |
| CCC证书编号 | 2017010301004556 |
陕西延安市 10KV高压电机固态软启动器 10KV二合一高压软起动柜，高压电机 高压开关固态矿用软启动柜 高质量串并联晶闸管，井上井下矿山使用效果好 软启动装置控制系统、高压真空断路器、高压真空接触器、电流互感器、微机何护装置，操控装置，熔断器、控制板、低压控制器，柜体：下进下出：1000mm×2300mm×1500mm（柜体尺寸和进出线方式可根据用户要求订制）
1、高压开关柜进出线功能；
2、软启动柜降低起动电流功能；
3、旁路柜功能；
4、矿山行业使用中各种保护功能；
设备应满足的标准： 设备需满足的技术标准。
高压固态软启动器符合以下标准：
《矿用一般型电气设备》---GB/T12173-2008
《高压开关设备通用技术条件》---GB11022
《3~35KV 交流金属封闭开关设备》---GB3906
《交流高压隔离开关和接地开关》---GB1995-99
《电流互感器》---GB1207-96
《电压互感器》---GB1208-97
《电器设备接线端子和特定导线 线端的识别及应用字母数字系统的通则》---GB/T4026-1992
《电线电缆识别标志》---GB6995.1-5-1996
《电能质量公用电网谐波的要求》---GB/T14549-1993
《高压开关设备和控制设备标准的共用条款》---IEC60694
《电气继电器》---IEC60255
《设备端子和特定导线的线端标识,包括字母数字系统的一般规则》---IEC60445
《高压交流接触器》---IEC60470
《外壳防护等级（IP 代码）》---IEC60529
《电磁兼容性》---IEC61000
检验项目： 矿用一般型防护等级试验，绝缘试验，局部放电试验，回路电阻测量，温升试验，短时耐受电流和峰值耐受电流试验，关合和开断能力验证。
设备性能及关键技术指标 1使用环境
1、周围空气温度不高于+50℃,且24H内平均温度不高于+45℃，不低于-20℃；
2、空气相对湿度在z高温度+50℃时不超过50%,在较低温度时有较高的相对温度，如+20℃时为90%；
3、海拔高度1500m；
4、安装场所：室内水泥地面
5、技术指标
6、晶闸管过电压达到3倍以上电压冗余度，每组单独配备晶闸管过电压保护单元。
7、装置有多种软起、软停模式：限流软启动、电压线性曲线启动、电压指数曲线启动、电流线性曲线启动，电流指数曲线启动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的启动方式和停车方式。完整的SPHMV系列软启动装置是一个标准的电机启动、保护装置，用来控制和保护高压交流电机。标准的SPHMV产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。
8、可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。
9、控硅保护部件：主要包括由 RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
10、光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。
11、真空开关部件：在启动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。
12、信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
13、系统控制与显示部件：32位ARM 核微控制器执行中心控制、LCD 液晶触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。
14、柜中的绝缘件（采用SMC材料，外涂红色，且应有清晰的警告标语）不可用环氧板替代。
15、金属封闭式柜体有防止因本柜故障殃及相邻柜体的隔离功能。柜体通风驱潮效果良好。
16、金属封闭式柜体能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员。
17、电力电缆的连接，电缆头的安装位置及连接方式，检修、试验时拆线及接线方便，快捷。
18、在金属封闭式柜体中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间保持：10KV不小于30mm的空气间隙。绝缘板为阻燃材料制成。
19、接地：柜体设有专用的接地导体，此导体为铜质。该接地导体设有与接地网相连的固定连接端子，并有明显的接地标志。接地回路所能承受的峰值耐受电流和短时耐受电流与主回路相适应；专用接地导体能承受可能出现的z大短时耐受电流；接地汇流排以及与之连接的导体截面，能通过额定短路开断电流的87%。
21、晶闸管软启动装置在启动过程中,具备对电机和晶闸管软启动装置的过载保护功能，对传动机械的机械保护，消除转矩浪涌并降低冲击电流。启动时电网压降小，无二次浪涌冲击。电机均匀加速，无机械冲击。
22、采用液晶显示屏操作、观测简单，软启动柜具有操作密码保护，柜内设计有连锁措施，z大限度的降低对现场运行人员的要求。
23、可以通过调整设定参数优化启动曲线。
24、启动时间控制在0-120秒范围以内，具体时间应由仿真数据和现场工艺实际负载情况，现场调试确定。启动电流z大值控制在1.5Ie-4.5Ie范围以内，实现电流闭环控制，电流的调整为平滑性曲线，无二次冲击。
25、电动机启动过程中，通过合理设定参数可使系统压降不超过5%。依据电动机启动特性和供电系统情况，通过设计和现场调试，达到启动时间和启动电流的配合。
26、晶闸管软启动装置在启动过程中，启动时的噪音水平不大于50dB。
27、晶闸管软启动装置在启动过程中，基本上无谐波污染。
28、产品可以用400V低压电动机进行性能测试。
29、产品可以实现软启动的控制方式在软启动/直接启动之间切换，并且具有**地/远方转换控制开关，实现各种控制。
30、产品显示屏为液晶显示屏，人机界面良好。可以显示电机额定电流、平均电流、L1相电流、L2相电流、-L3相电流、-模拟口值% 、输出电压% 、启动时时间、刹车时时间
31、柜体部分：柜体框架采用敷铝锌板材质，按矿用一般型标准采用双层柜门，设计结构、材料能够承受机械力、电动力和热力的影响。表面经静电粉末喷涂处理，柜体的表面均为环氧粉沫喷涂.外壳防护等级为IP41，开关柜按IEC有关标准设计生产。
32、柜内所有二次元件必须使用原装施耐德或ABB产品。

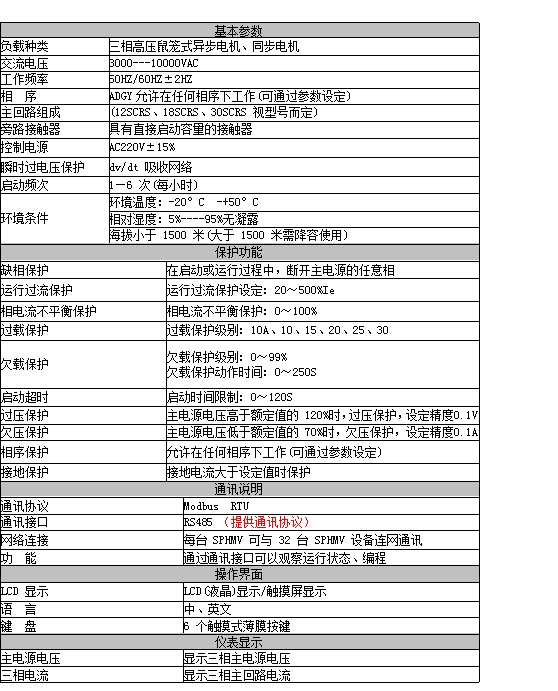

技术参数：

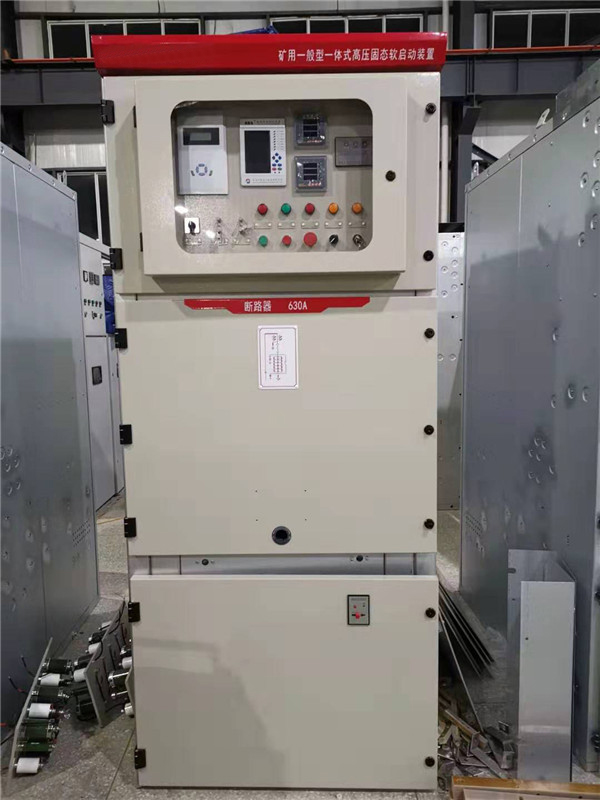

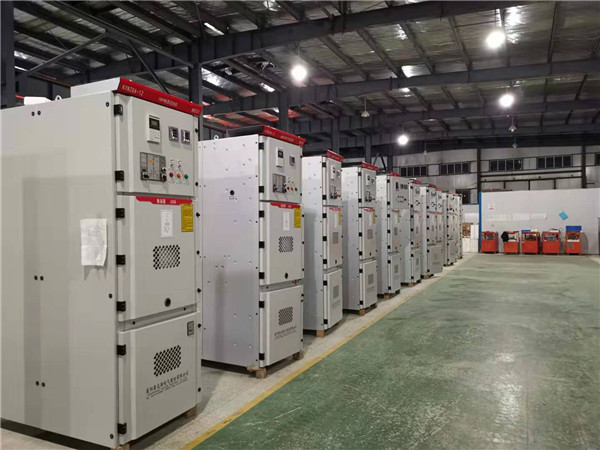

生产现场：
用户现场：
质量保证：
1、必须保证设备的技术水平，保证所购设备及供应的备件**、全新、可靠，保证正常的操作和维护下长期使用的要求并且符合本规定的所有技术要求。
2、对整体项目的设计、制造以及质保责任，从合同设备z终验收证书的实际签署日期开始，至12个月后止。在标明寿命期限内不是因为买方的原因发生损坏的部件，卖方予以无偿更换。
